简化结构CPU散热防护金属网罩

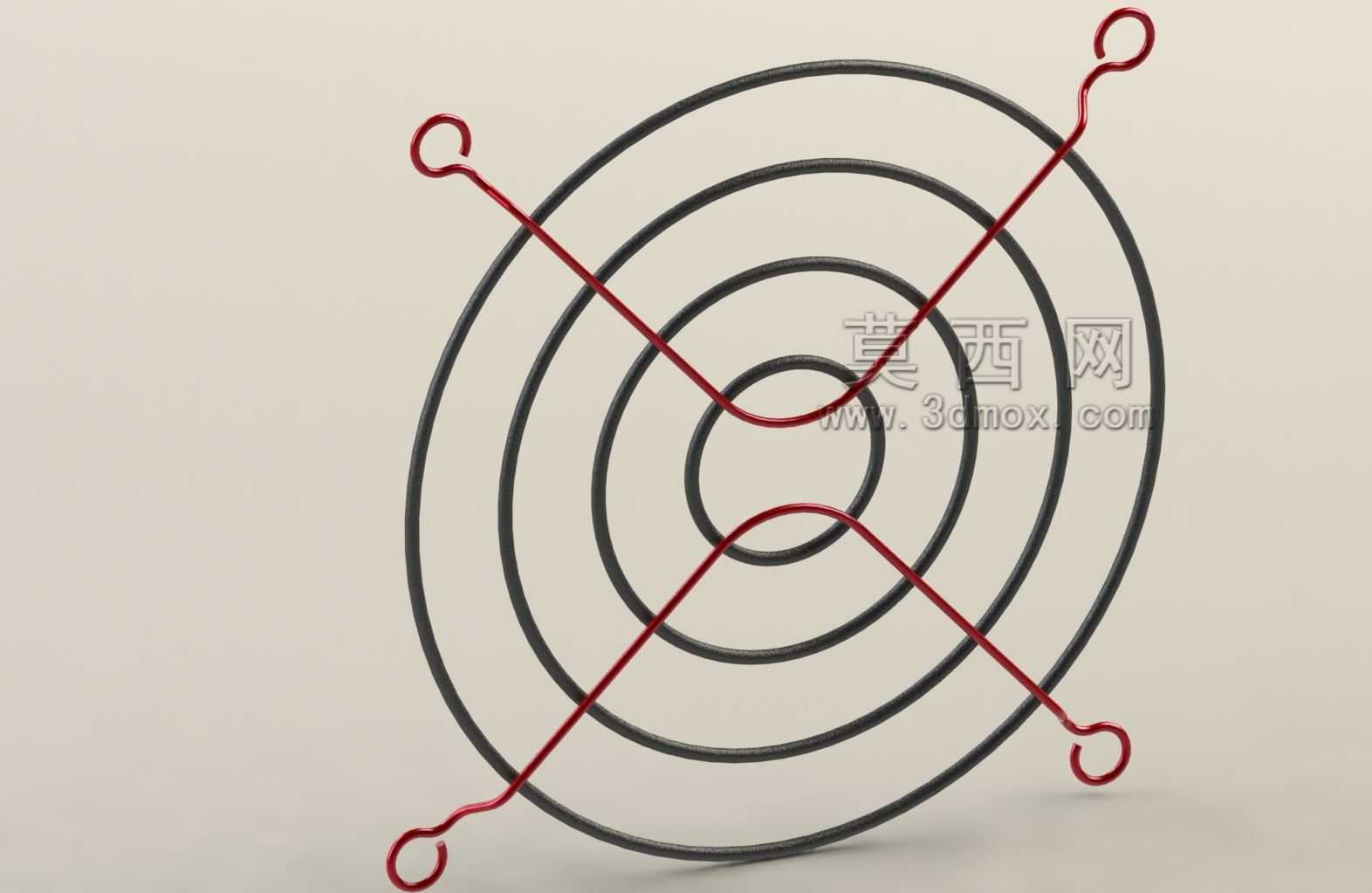

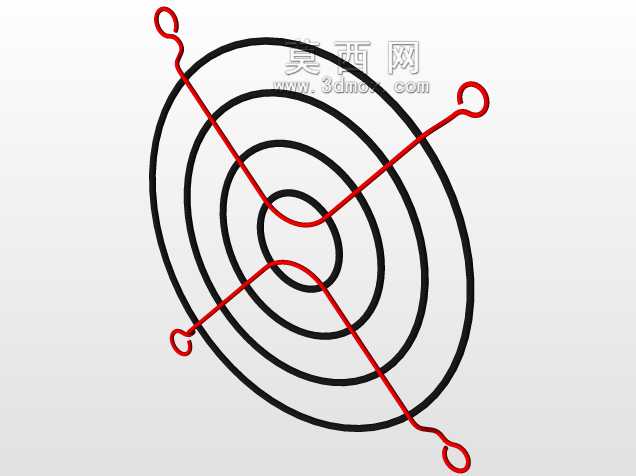

　　日常做桌面级PC散热改装、工控机内置散热组件选型时，很多人容易忽略散热风扇外侧防护结构的作用，这款采用同心环加交叉固定筋设计的防护网罩，就是针对轴流散热风扇的防护需求做的简化结构方案。不同于市面上常见的一体冲压成型塑料网罩或者密集冲孔金属网，这款结构没有做满铺的细密网孔，而是用四层同心布置的环形金属条作为主体防护面，搭配两根交叉贯穿环体的金属固定筋，在筋的末端直接弯折出挂装固定用的钩状结构，省去了额外的固定压片、安装螺丝位的加工工序。从实际使用场景来看，这类结构主要适配台式机CPU塔式散热器、机箱后置排风风扇、小型工控设备内置散热风扇的外侧防护，一方面可以避免装机过程中电线、排线误伸入高速旋转的风扇扇叶区域造成扇叶打坏、

　　线路绝缘层破损的问题，另一方面也能在设备长期运行过程中，阻挡较大颗粒的灰尘团、布线脱落的线头等杂物直接撞击扇叶，减少扇叶动平衡被破坏的概率。很多人在做散热结构设计时会担心防护网罩遮挡风路造成风阻上升，影响散热效率，这款结构的设计思路刚好平衡了防护性能与通风效率的矛盾：同心环的布置间距经过测算，环间空隙宽度大于常规手指直径，既可以避免日常维护时手指误触转动扇叶造成割伤，又不会像密孔网那样阻挡超过三成的通风截面积，交叉固定筋采用窄边金属条制作，迎风面积极小，对轴向气流的扰动可以控制在极低范围，不会造成明显的风噪提升与风量损耗。从安装边界来看，这款网罩的固定钩直接卡在风扇四角的安装孔位上，不需要额外准备固定螺丝或者卡扣，

　　安装时只需要将四个挂钩对准风扇边框的安装孔对位卡入即可完成固定，整体安装后与风扇扇叶的预留间隙控制在5mm以上，不会出现网罩蹭扇叶的异响问题，整体外径尺寸匹配常规8cm、9cm规格的CPU散热风扇，不会超出散热器的整体外轮廓，不会干涉机箱侧盖的安装，也不会和内存马甲、主板散热装甲产生位置冲突。结构本身做了轻量化处理，整体重量远低于同尺寸的冲孔金属网罩，不会给风扇边框造成额外的承重负担，长期使用也不会因为自重出现变形移位的问题。不同于塑料网罩长期受热容易出现脆化断裂的问题，这款金属材质的网罩可以长期适应CPU散热出风口的持续高温环境，不会因为长期受热出现材质老化、结构强度下降的问题，在设备运输过程中，

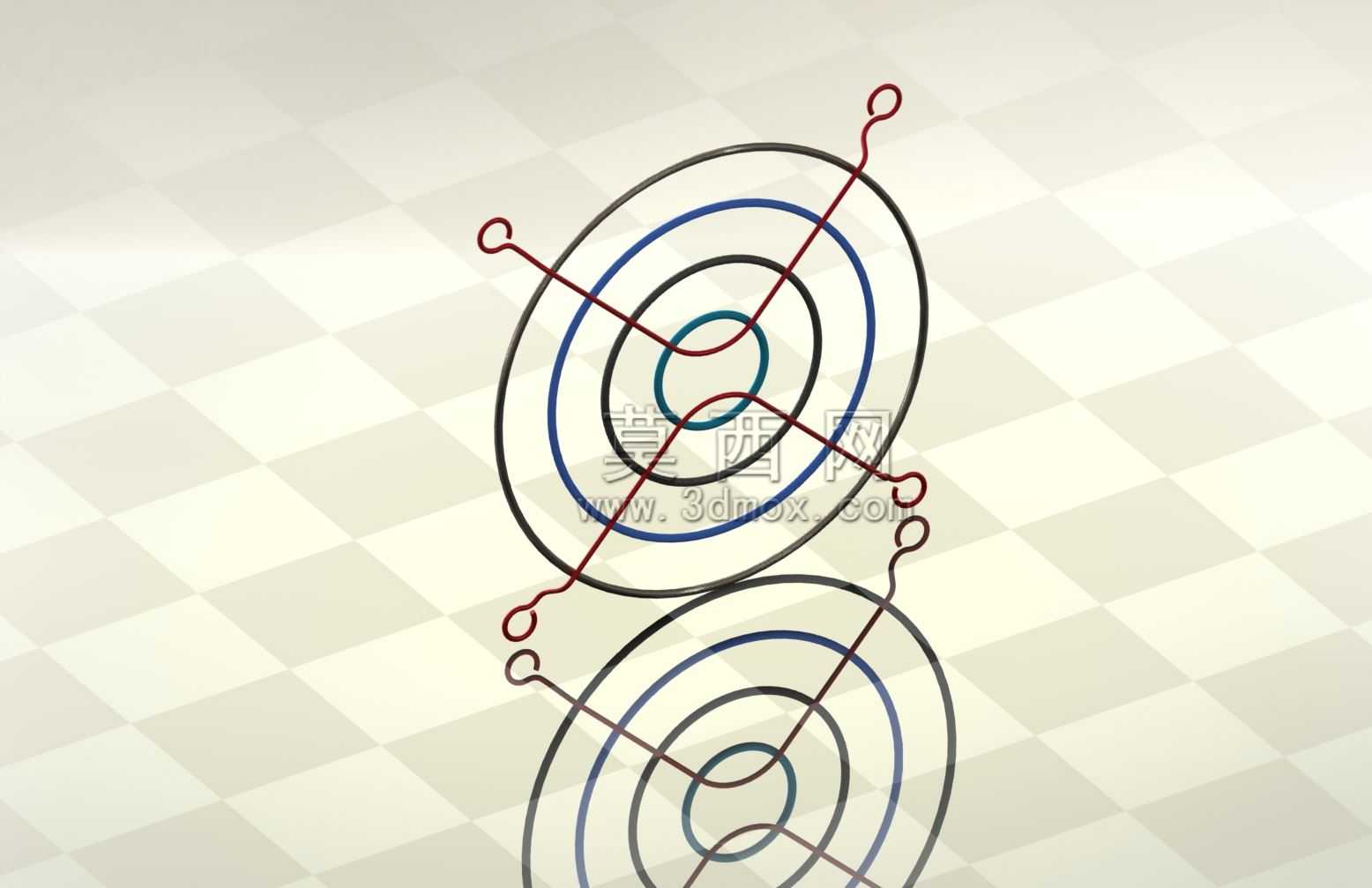

　　这种环形加交叉筋的结构抗冲击性能更好，即使受到外力挤压，也能通过环形结构的形变分散外力，不会像密孔网那样一压就出现大面积凹陷，直接蹭到扇叶造成风扇卡滞。在做同类型防护结构建模时，这种简化结构的建模逻辑也很有参考价值：不需要做复杂的曲面冲孔阵列，只需要通过草图绘制同心圆环与交叉筋的路径，扫描生成金属条实体，再对末端固定钩做弯折处理即可，建模效率高，后续做结构调整时也只需要修改圆环直径、筋条位置参数就能快速适配不同尺寸的风扇规格，不需要重构整个模型。实际装机测试中，这种结构的防护网罩对风扇风量的影响不到5%，完全可以满足常规台式机、小型工控设备的散热防护需求，对于追求轻量化、低风阻防护结构的设计场景来说，这种简化的环形交叉结构比传统密孔网的适配性更强，也更方便后期做表面处理，不管是做喷塑、电泳还是电镀处理，环形结构的各个表面都能充分接触处理液，不会出现密孔结构容易藏液、表面处理不均匀的问题。
