木质凸轮轴实体结构展示模型

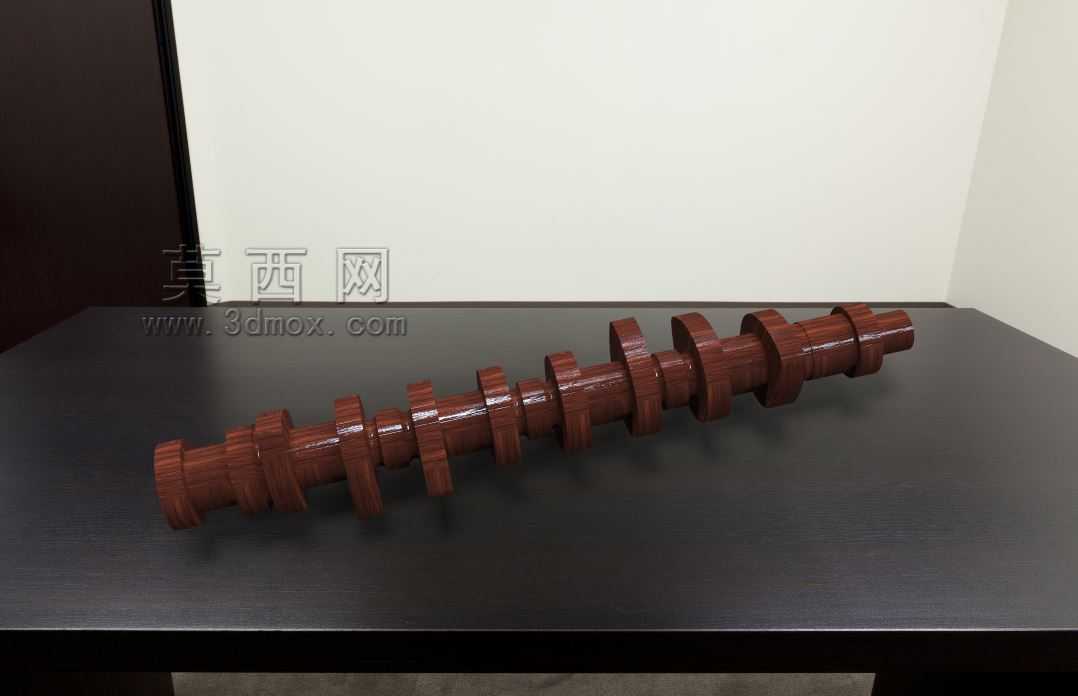

　　在日常的机械结构教学、传动原理演示场景中，这类等比例还原的木质凸轮轴模型，能让初学者快速建立对轴类传动件的空间认知，不需要拆解真实动力设备就能直观观察凸轮轮廓的排布逻辑。凸轮轴本身是内燃式动力设备配气机构的核心部件，负责按照预设的相位顺序驱动气门完成启闭动作，其轮廓精度直接决定了进气、排气的时序匹配度，进而影响整套动力系统的输出效率与运行稳定性。这个木质模型完全复刻了真实凸轮轴的结构特征：整根轴体上沿轴向依次排布多组偏心凸轮，相邻凸轮之间设置有轴颈结构，对应真实部件中与缸盖轴承座配合的安装位，轴段两端预留有定位轴头，可匹配模拟安装座的支撑限位需求。从设计还原的角度看，制作这类演示模型时，

　　首先要对应真实凸轮轴的各段轴径比例确定木质坯料的加工基准，每一组凸轮的偏心角度、轮廓升程都严格参照实际部件的参数比例缩放，避免出现轮廓错位导致的原理演示偏差。不同于金属材质的工业成品，木质模型的加工门槛更低，更适合教学场景下的结构拆解展示，不需要担心金属部件的磕碰损伤，也能让学习者清晰分辨轴体上不同功能段的分界：凸轮段是直接驱动从动件的工作区域，表面轮廓的曲线变化对应从动件的升程、回程动作轨迹；轴颈段是整根轴的支撑定位区域，加工时需要保证各段轴颈的同轴度，避免轴体转动时出现径向跳动；两端的轴头用于安装定位结构，模拟真实工况下凸轮轴与正时齿轮、驱动端的连接关系。在实际的工业应用场景中，金属材质的凸轮轴需要搭配轴承座、气门挺柱、

　　正时传动组件共同工作，安装时要严格保证各凸轮的相位角度与活塞运行行程匹配，一旦相位偏差超过允许范围，就会出现气门碰撞活塞的严重故障。而这类木质演示模型，正是把这些抽象的装配要求转化为可直观观察的实体结构，学习者可以直接数出凸轮的排布数量、观察相邻凸轮的角度差，理解不同缸数动力设备中凸轮轴的排布逻辑。从安装边界的角度看，模型还原的轴体总长、最大回转直径都与真实部件保持固定缩放比例，在搭建模拟装配台时，可以按照相同比例制作模拟缸盖、模拟气门组件，完整演示整套配气机构的运行过程。不同于三维软件中的虚拟模型，实体木质模型可以让学习者直接触摸到凸轮轮廓的曲面变化，感受基圆段、升程段、回程段的轮廓过渡，

　　理解为什么凸轮轮廓的加工精度会直接影响从动件的运动平稳性——如果轮廓曲线存在拐点或者加工误差，从动件就会出现刚性冲击，加速整套机构的磨损。在职业院校的机械原理课堂、工业科普展厅的互动展示区，这类模型的使用频率很高，它不需要配套动力源就能手动转动演示，参观者可以手动转动轴体，观察凸轮轮廓推动模拟从动件做往复直线运动的全过程，把课本上抽象的凸轮机构运动公式转化为直观的视觉认知。在结构设计的练习环节，这类实体模型也能作为建模参考，帮助初学者理解轴类零件的建模逻辑：先绘制整根轴的回转基体，再依次在对应轴向位置绘制各凸轮的轮廓截面，通过拉伸或者包覆特征完成凸轮结构的创建，最后处理各段之间的过渡倒角，避免应力集中。值得注意的是，模型上的每一组凸轮的朝向都对应真实部件的配气相位，相邻做功缸对应的凸轮会错开固定角度，保证各缸的进排气动作依次有序进行，不会出现动作重叠干扰。轴体上的凸轮数量与对应动力设备的气门数量直接相关，单缸两气门结构对应一组进排气凸轮，多缸设备则沿轴向按做功顺序依次排布对应凸轮，这个模型上的多组凸轮结构，正好对应多缸动力设备的凸轮轴排布特征。在手工制作这类木质模型时，通常会选用质地坚硬、不易变形的硬木作为坯料，加工时先车削出整根轴的回转基体，保证各段轴颈的圆柱度，再逐个加工凸轮的偏心轮廓，最后用砂纸打磨光滑各曲面的过渡区域，避免演示时出现卡滞。
