表面贴装桥式整流二极管组件结构设计

在消费类电子、工业控制板卡、小型电源模块的PCB设计环节，表面贴装整流器件的选型与布局直接影响整板的焊接良率与长期工作可靠性，这款桥式整流组件的三维结构还原，完全围绕板级设计的实际落地需求搭建。从实际应用场景来看，这类2.5毫米引脚间距的玻璃钝化桥式整流器，多用于小功率AC-DC转换电路的输入端，承担交流到直流的整流功能，常见于适配器、小型工控板、车载辅助供电模块等产品的板上电路，相比插件式整流桥，贴装版本能大幅缩减板上占用空间，适配波峰焊、回流焊的自动化生产流程，减少人工插件的工序成本。

设计过程中首先锚定了表面安装的核心约束，器件本体的塑封外壳做了精准的轮廓还原，顶部的极性标识凸点完全按照实物丝印位置建模，能避免生产环节贴装反向的问题；四个引出焊端的共面度控制在0.1毫米以内，匹配SMT贴装的平整度要求，不会出现虚焊、立碑等焊接缺陷。引脚的焊盘搭接区域做了圆角过渡处理，既符合实际器件的冲压成型工艺，也能在建模导入PCB布局软件时，直接匹配对应封装的焊盘尺寸，减少设计人员重复绘制封装的工作量。

从安装边界来看，器件本体的高度控制在2.3毫米以内，适配多数紧凑型板卡的上层空间约束，不会和上方的结构件、屏蔽罩产生干涉；引脚间距严格遵循2.5毫米的标准规格，相邻焊盘之间的电气间隙满足安规要求，在220V交流输入的应用场景下，无需额外加大焊盘间距就能满足爬电距离要求。玻璃钝化的芯片封装结构在模型上通过本体内部的腔体轮廓做了示意，能帮助设计人员理解器件的散热路径——工作时产生的热量通过四个焊端传导到PCB的铜箔上，因此布局时可以对应在焊盘位置添加散热过孔，提升器件的带载能力。

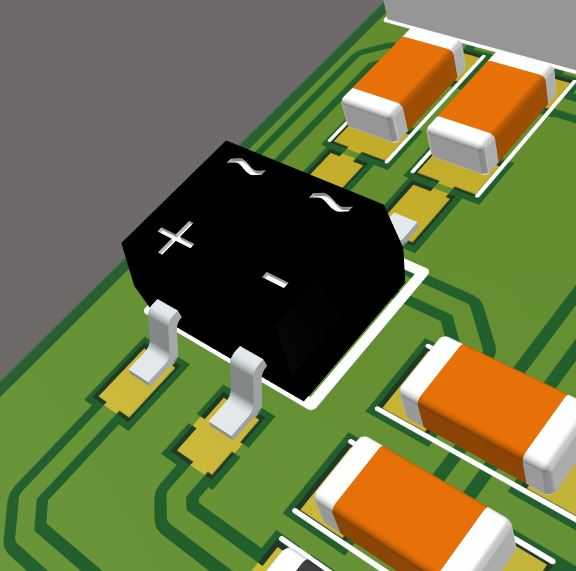

建模过程中特意还原了器件与周边贴片阻容元件的相对位置关系，能直观呈现板上布局时的安全距离，比如器件本体与周边0805封装电阻电容的间距预留0.5毫米以上，就能避免焊接时的连锡问题，也方便后期返修时的烙铁操作空间。塑封本体的拔模斜度也按照实际注塑工艺做了还原，模型导入热仿真软件时，可以更精准地模拟器件表面的空气对流散热效果，帮助设计人员评估不同负载下的器件温升，提前规避过热失效的风险。
