自行车异形连接支架工程结构设计

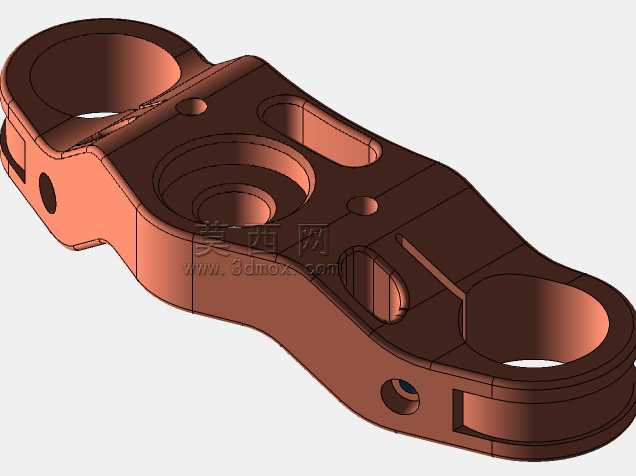

　　日常骑行场景中，自行车车架与前叉、传动组件的衔接位置，长期承受交变载荷与路面冲击，这类异形连接支架正是承担载荷传递、部件定位的核心构件，其结构合理性直接决定整车的骑行刚性与疲劳寿命。从结构形态来看，该零件采用非对称异形轮廓设计，两端设置同轴度要求较高的铰接安装孔，中部通过变截面弧形梁体衔接，既规避了与轮组、线管、刹车组件的运动干涉，又在重量控制的前提下最大化提升了结构抗弯抗扭性能。设计过程中首先需要明确安装边界：两端铰接孔的中心距需严格匹配对应车架的安装点位，孔位周边设计有局部加厚凸台，避免铰接螺栓锁紧时出现应力集中导致的基体开裂；梁体过渡区域全部采用大圆角平滑过渡，消除铣削加工后的应力集中死角，

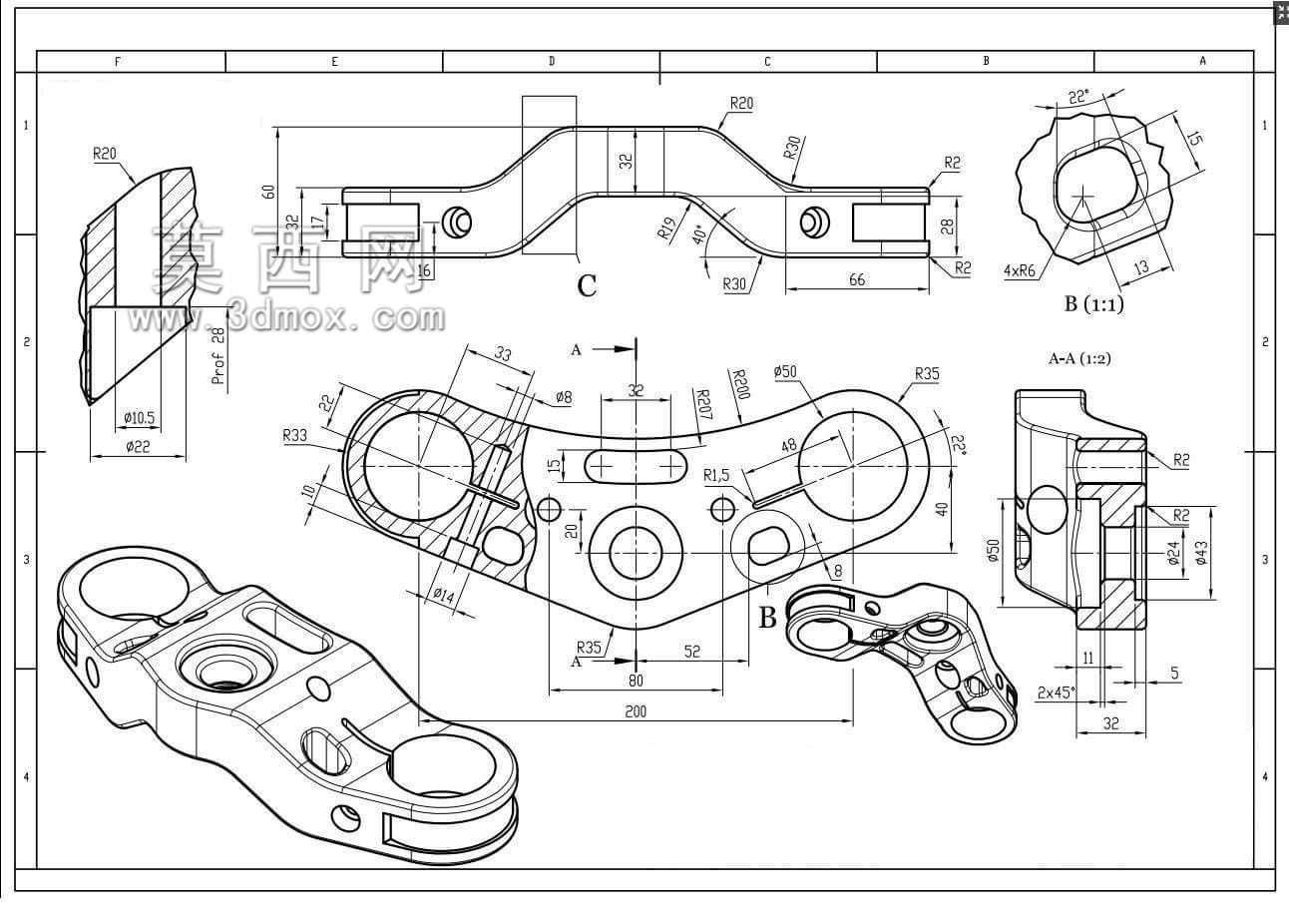

　　对应长期骑行过程中颠簸带来的交变载荷，可有效降低疲劳断裂风险。零件上设置的多个小型定位孔与异形凹槽，分别对应线管固定座、刹车限位块、传感器安装支架的装配需求，所有安装点位的位置度公差均控制在0.1mm以内，保证后续装配时各组件无需额外修配即可对位安装。从加工适配性角度，该零件的二维工程图完整标注了各截面的轮廓尺寸、圆角半径、孔位深度与形位公差，主视图、剖视图、局部放大图分别对应不同加工工序的尺寸查阅需求：梁体的变截面弧度标注了各段的曲率半径与壁厚尺寸，保证锻造或铣削加工时壁厚均匀，避免出现局部过薄导致的强度不足；端部的花键形安装孔采用局部放大视图标注齿形参数与配合公差，保证与对应铰接轴的配合间隙处于合理区间，既不会出现装配卡滞，

　　也不会因间隙过大产生骑行异响。在实际装车场景中，该支架安装于车架前三角与后下叉的衔接位置，一方面承担骑行过程中踏板传递的驱动力矩，将踩踏力均匀传递至后轮驱动结构，另一方面承受前轮转向、刹车制动时带来的横向载荷，其结构上设置的减重槽在不降低整体刚性的前提下，有效削减了零件自身重量，符合轻量化运动自行车的设计需求。设计时还需考虑零件的装配工艺性：所有安装孔的端面均设计有铣平的贴合面，保证螺栓锁紧时支撑面平整，避免出现锁紧力矩不足或螺栓受剪断裂的问题；零件边缘全部设计有倒角去毛刺结构，避免装配过程中划伤操作人员或线管外层护套。针对不同材质的加工适配，该结构既可以采用铝合金锻造后数控铣削的工艺路线，适配中高端运动车型的轻量化需求，

　　也可以采用高强度钢冲压焊接的工艺路线，适配民用通勤车型的成本控制需求，图纸上标注的各尺寸公差可根据所选材质的加工特性做小幅调整，但核心安装孔的中心距、配合面的平面度等关键参数必须严格保证，否则会出现整车装配错位、骑行过程中部件干涉等问题。从结构受力角度分析，梁体中部的弧形过渡设计并非单纯的造型需求，而是通过载荷路径的优化，将铰接点传递的集中载荷分散至整个梁体截面，避免局部应力峰值超过材料的屈服强度，对应日常骑行中遇到的坑洼路面冲击，该结构可将冲击能量通过自身的微幅形变吸收一部分，减少传递至车架主体的震动，提升骑行舒适度。零件上设置的多个减重孔并非随意排布，每个孔的位置都经过受力仿真验证，避开了梁体的主应力传递路径，在最大化减重的同时不会对结构强度造成明显影响，孔位边缘同样采用圆角过渡，避免应力集中。
