吉普CJ/YJ车型方向盘固定嵌框结构

　　在越野车型的内饰改装与老车修复场景中，方向盘区域的固定嵌件属于极易被忽略但直接影响装配精度的小尺寸结构件，尤其是生产年份较早的吉普CJ/YJ系列车型，原厂配套的塑料嵌框经过长期使用后，普遍存在卡扣断裂、安装位松旷、边缘老化脆化的问题，而拆车件的品相参差不齐，很难找到形变在公差允许范围内的完好配件，这也是这类小结构件需要重新建模复刻的核心动因。

　　这个嵌框的核心作用是作为方向盘本体与转向柱上装饰罩之间的衔接固定件，一方面要填补方向盘基座与周边内饰覆盖件之间的装配间隙，避免行车过程中内饰件出现共振异响，另一方面要通过自身带有的三个均布安装柱，为方向盘周边的功能按键装饰罩、转向柱上护板提供精准的定位基准，保证所有相邻零件的分缝均匀，不会出现装配后错位、卡滞的问题。

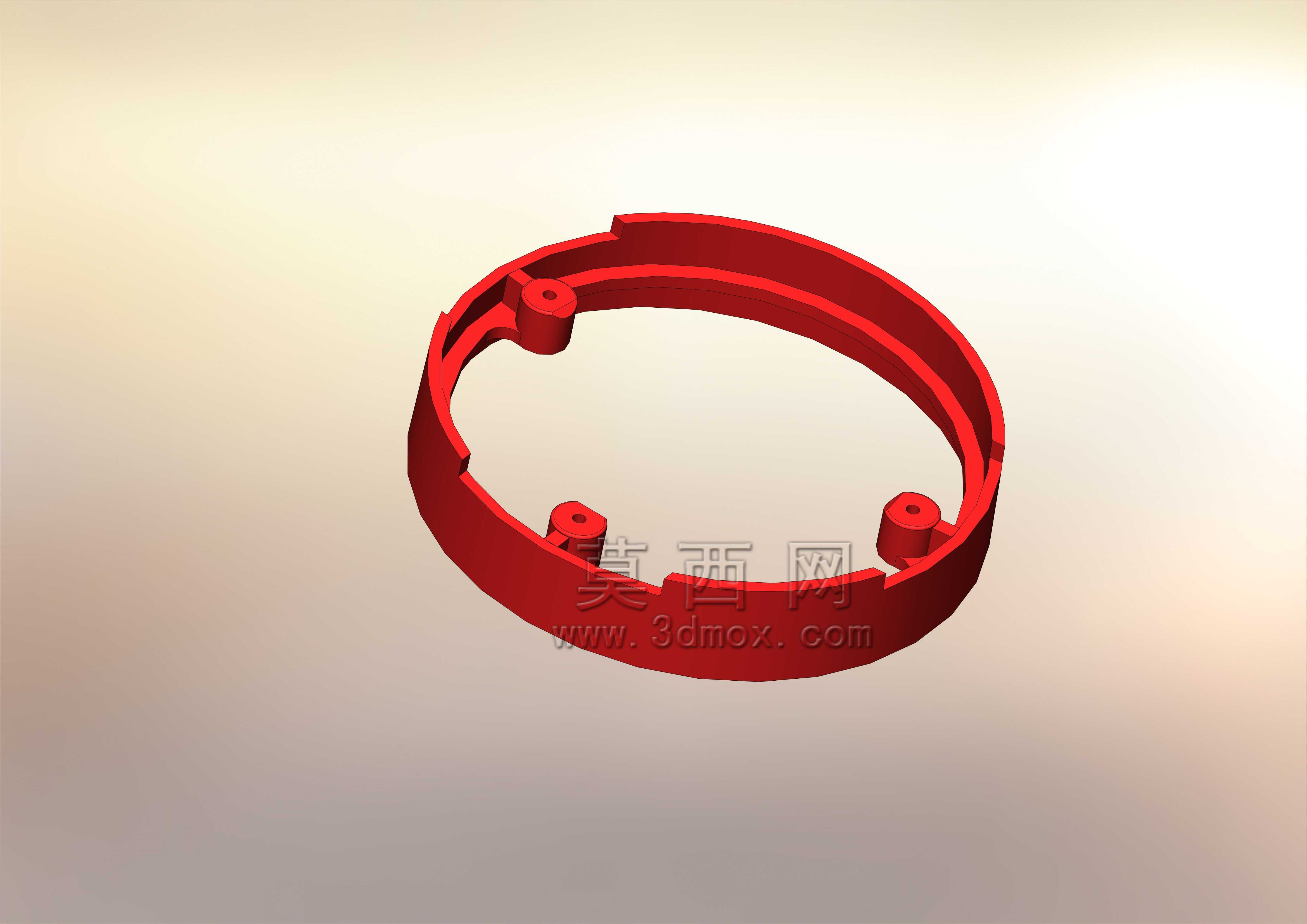

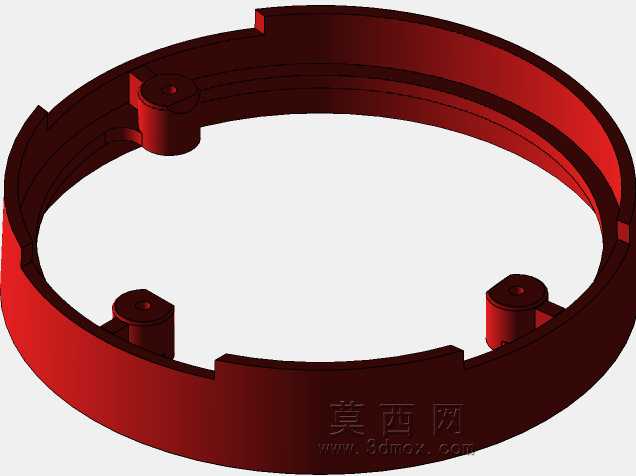

　　从结构设计逻辑来看，整个嵌框采用环形薄壁结构，整体轮廓完全匹配吉普CJ/YJ车型方向盘基座的圆形安装边界，环体的径向宽度控制在合理范围，既不会过度占用方向盘下方的腿部空间，也能保证足够的结构强度。三个带安装孔的凸柱沿环体内侧周向均布，每个凸柱的高度都经过实际装配验证，刚好对应转向柱护板上的预装卡扣位，安装时不需要额外调整位置，直接对准孔位推入即可完成初步定位，再通过对应规格的自攻螺丝锁紧就能实现牢固固定，不会出现长期使用后松脱的问题。

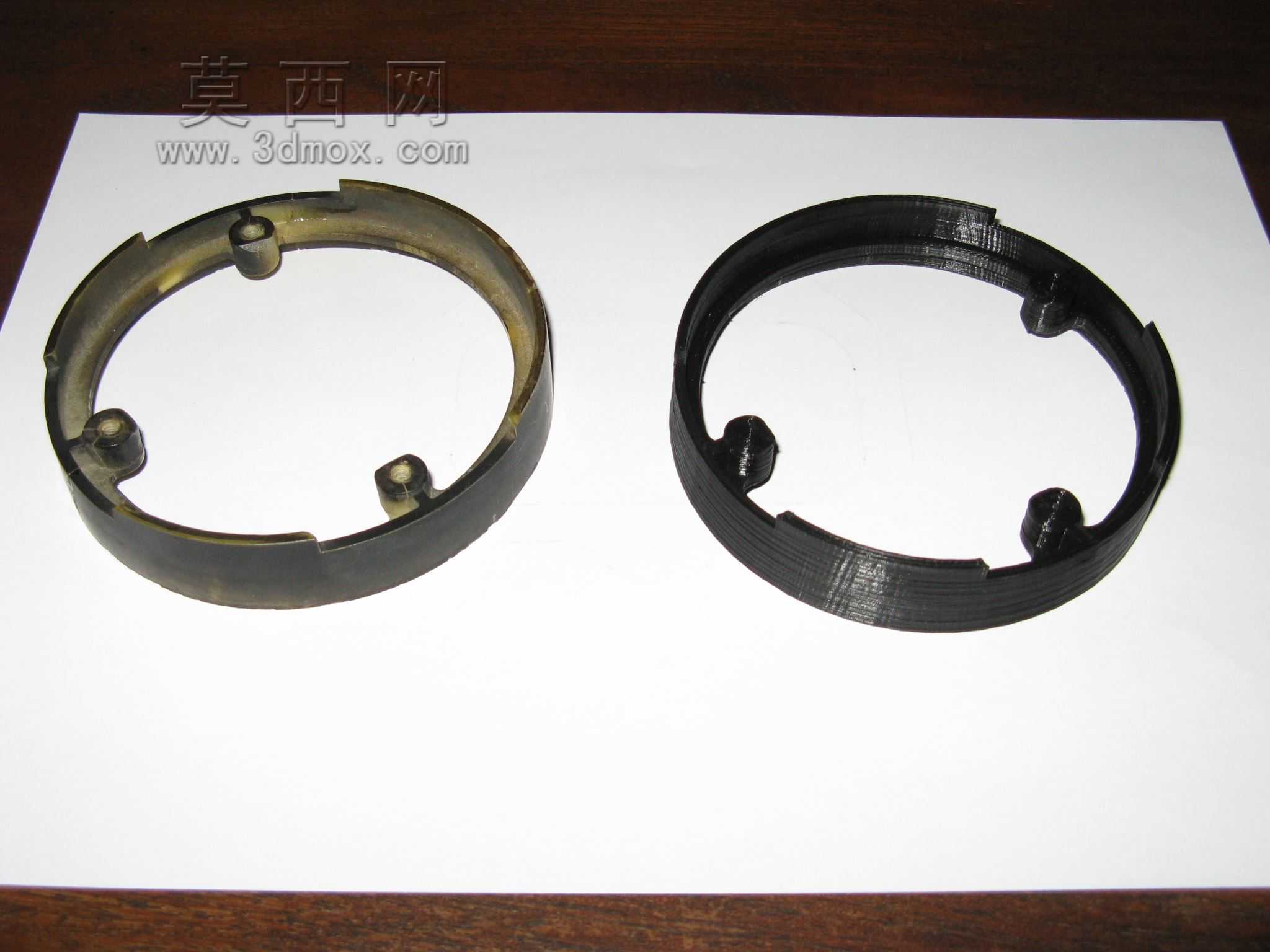

　　建模过程中首先参考了完好拆车件的实际测量尺寸，对环体的内外径、壁厚、安装柱的中心距、安装孔的孔径与深度都做了精准还原，同时针对原厂件容易断裂的安装柱根部位置做了隐性的结构优化，在不改变外部安装尺寸、不影响原有装配关系的前提下，适当加大了安装柱与环体连接位置的过渡圆角，降低应力集中系数，提升零件的抗冲击能力，不管是采用3D打印制作单件修复件，还是通过小批量注塑生产替换配件，都能满足实际装车的强度要求。

　　在安装边界的把控上，整个嵌框的轴向厚度完全匹配原厂内饰的装配层级，安装后环体的上表面与方向盘基座的下表面完全贴合，下表面与转向柱上护板的支撑面接触，不会出现轴向窜动的问题；环体的外边缘轮廓与周边内饰件的弧度完全契合，装配后分缝宽度均匀控制在1mm以内，和原厂全新配件的装配效果保持一致。环体的内侧边缘做了小尺寸的倒角处理，既可以避免安装时锐边划伤周边的塑料内饰件，也能在装配过程中起到导向作用，降低安装对位的难度。

　　针对老车修复的实际使用场景，这个嵌框的结构完全兼容原厂的所有相邻配件，不需要对方向盘、转向柱护板等周边零件做任何打磨、切割等二次加工，直接替换已经损坏的原有嵌框就能完成修复，大幅降低老车内饰修复的配件获取难度与施工成本。同时环形的薄壁结构在保证强度的前提下尽可能控制了零件重量，不会给转向柱增加额外的负载，也不会影响方向盘的正常转动与功能使用。
