车载浮球式液位传感组件结构设计

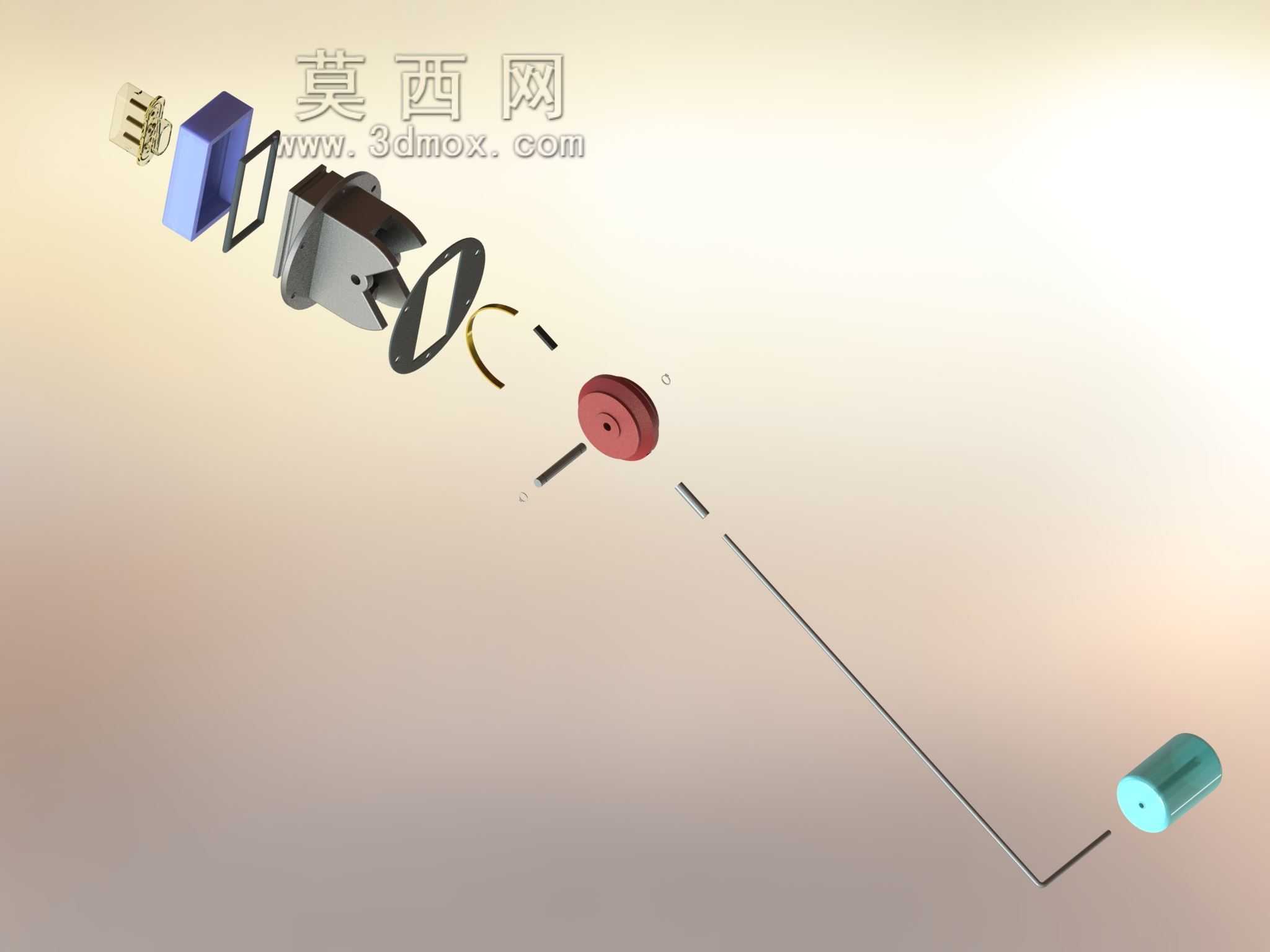

　　在商用车与乘用车的燃油供给系统设计中，液位检测部件的可靠性直接决定了油位信号输出的准确度，这套浮球式液位传感结构，正是针对车载燃油箱的安装工况做了定向优化。不同于早期外置式液位检测结构易受油箱形变、油品杂质干扰的问题，这套结构将信号拾取模块完全集成在油箱内部的安装基座上，核心的磁感应拾取元件被密封在安装法兰的内侧腔体中，完全与燃油介质隔绝，避免了长期浸泡在燃油中出现的元件腐蚀、密封失效问题。

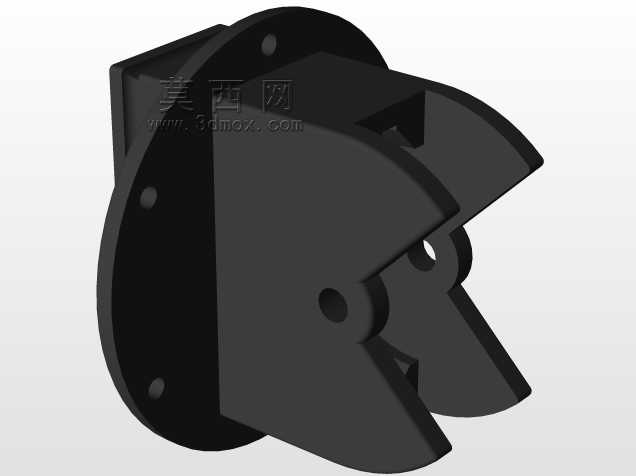

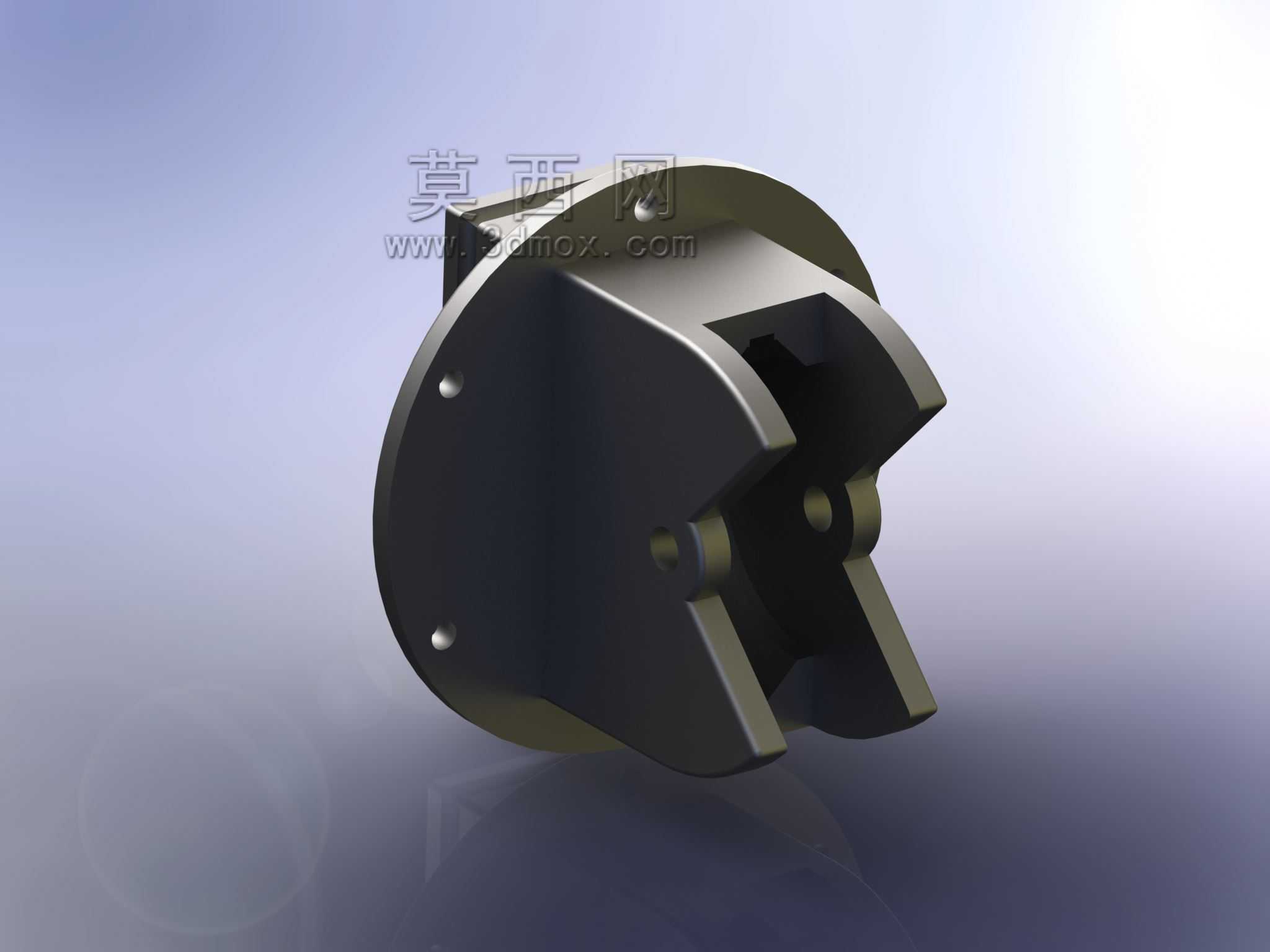

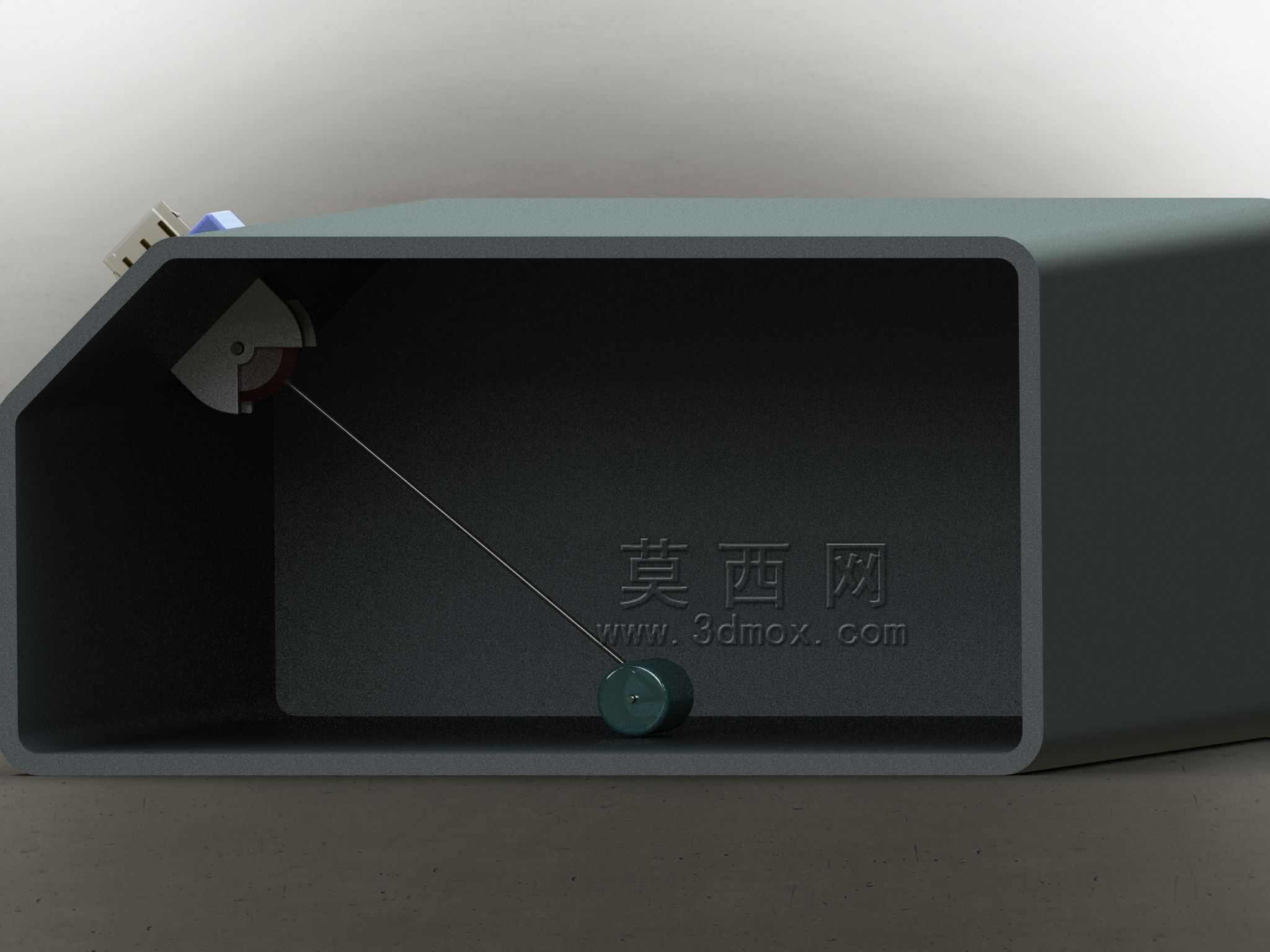

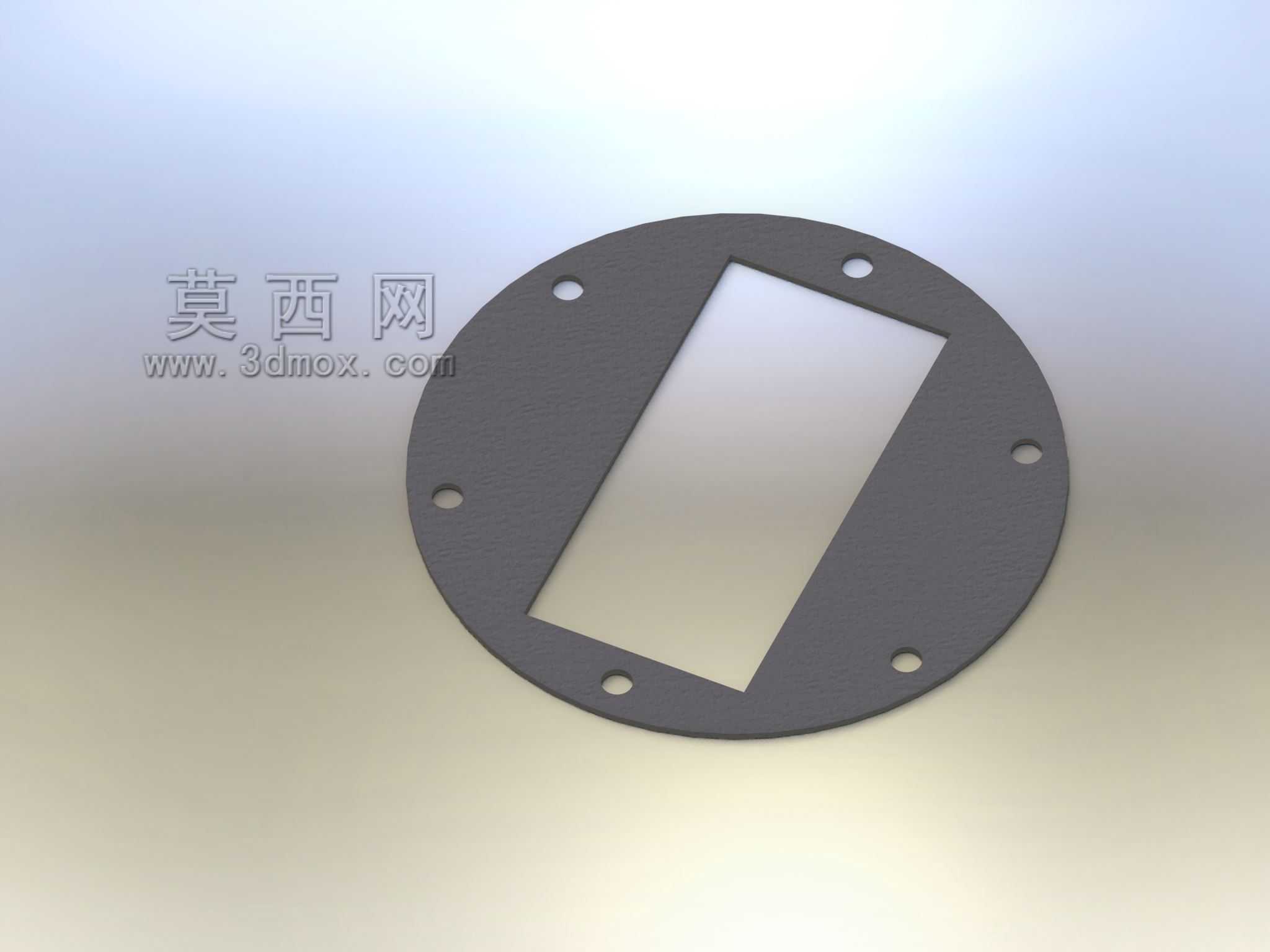

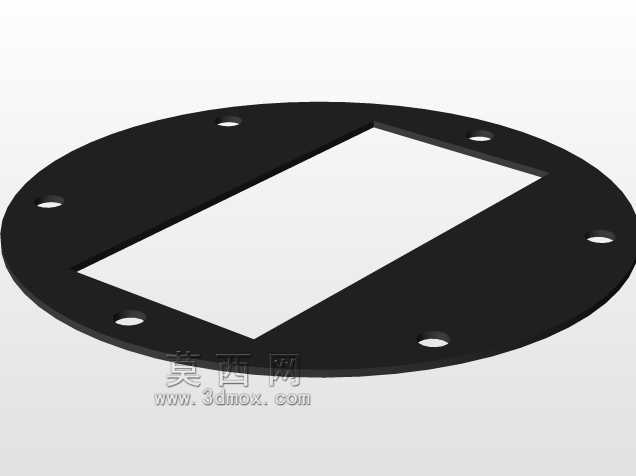

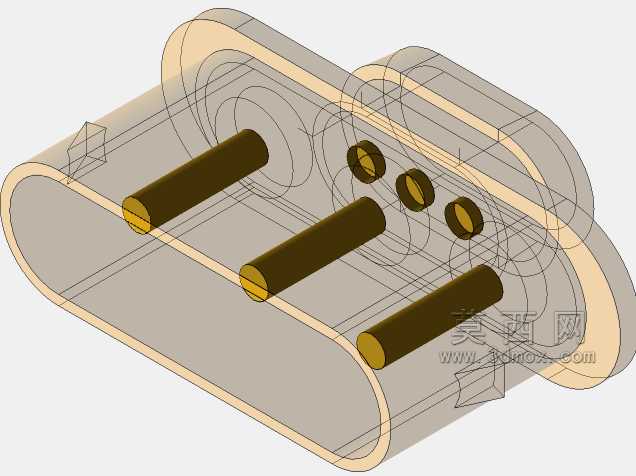

　　从安装边界来看，整个组件的圆形安装法兰预留了三个均匀分布的固定孔位，可直接匹配油箱上预设的安装点位，法兰与油箱接触面可配套耐油橡胶密封圈实现静密封，无需额外设计复杂的密封结构，安装时仅需从油箱下方对位推入后通过紧固件锁紧即可，后期维护更换时也无需拆解油箱上部的油泵总成，直接从车底位置就能完成拆装作业，大幅降低了售后维保的工时消耗。整个组件的安装后突出法兰面的结构部分做了切角避让设计，允许安装面在水平至45度倾角范围内适配不同造型的油箱轮廓，不会因为油箱底部的弧度变化出现安装干涉，适配不同轴距、不同油箱造型的车型配置需求。

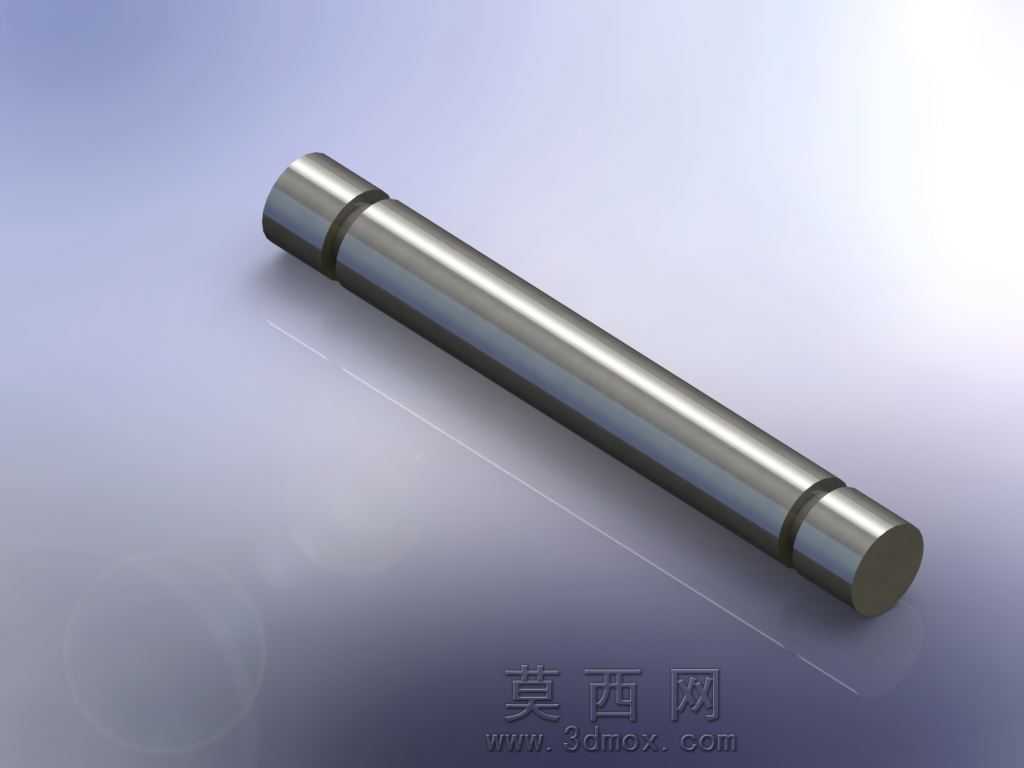

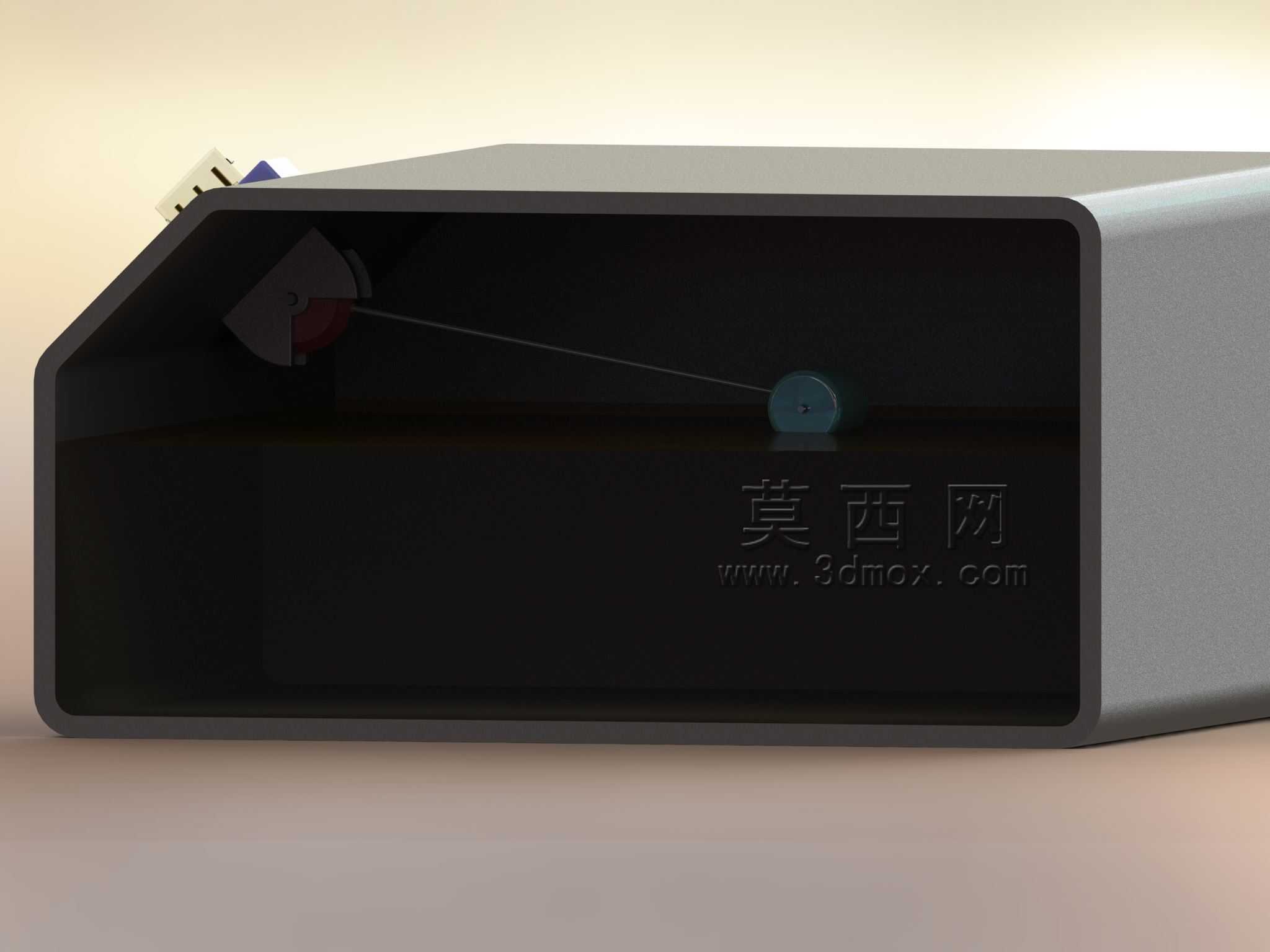

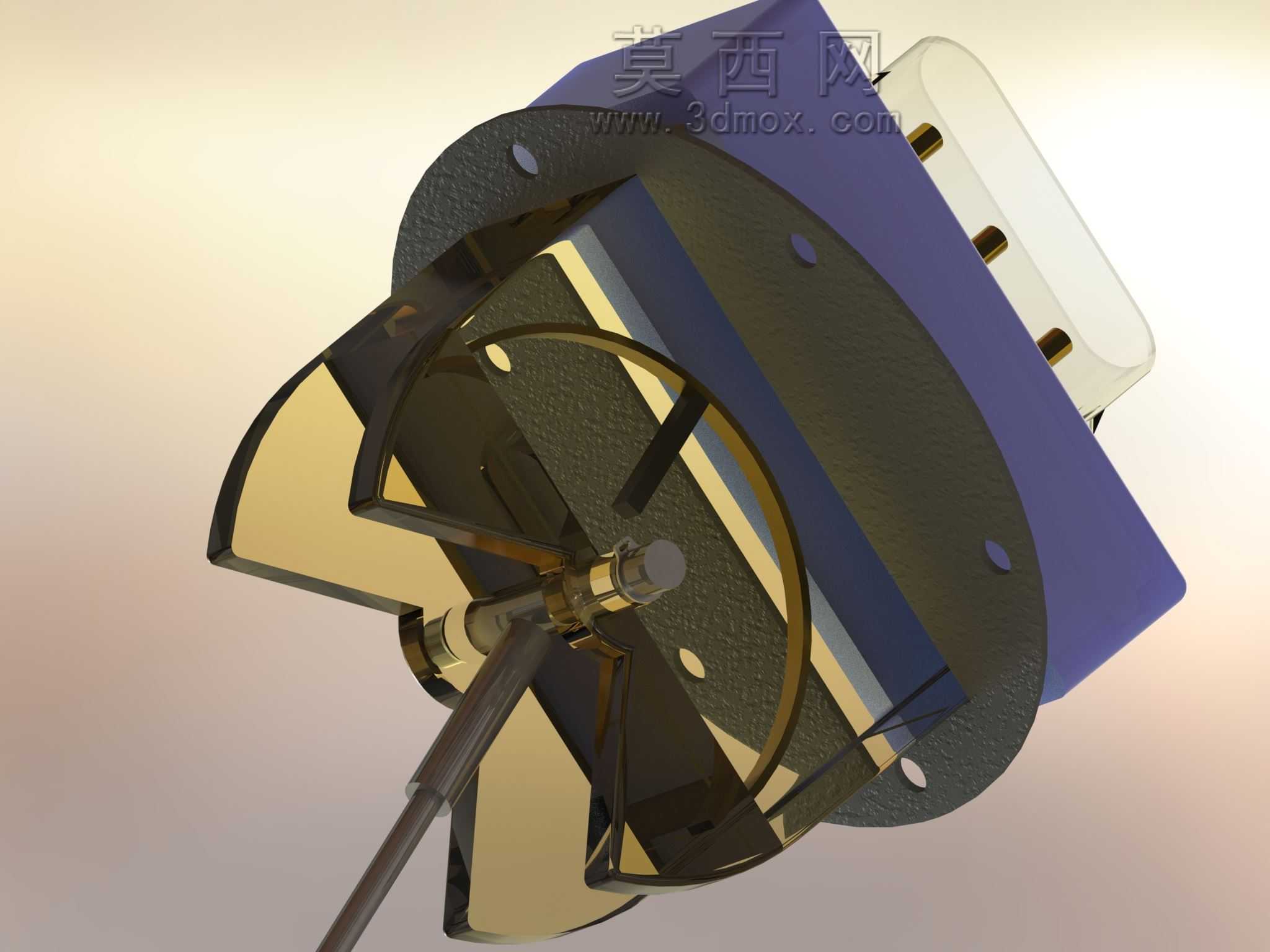

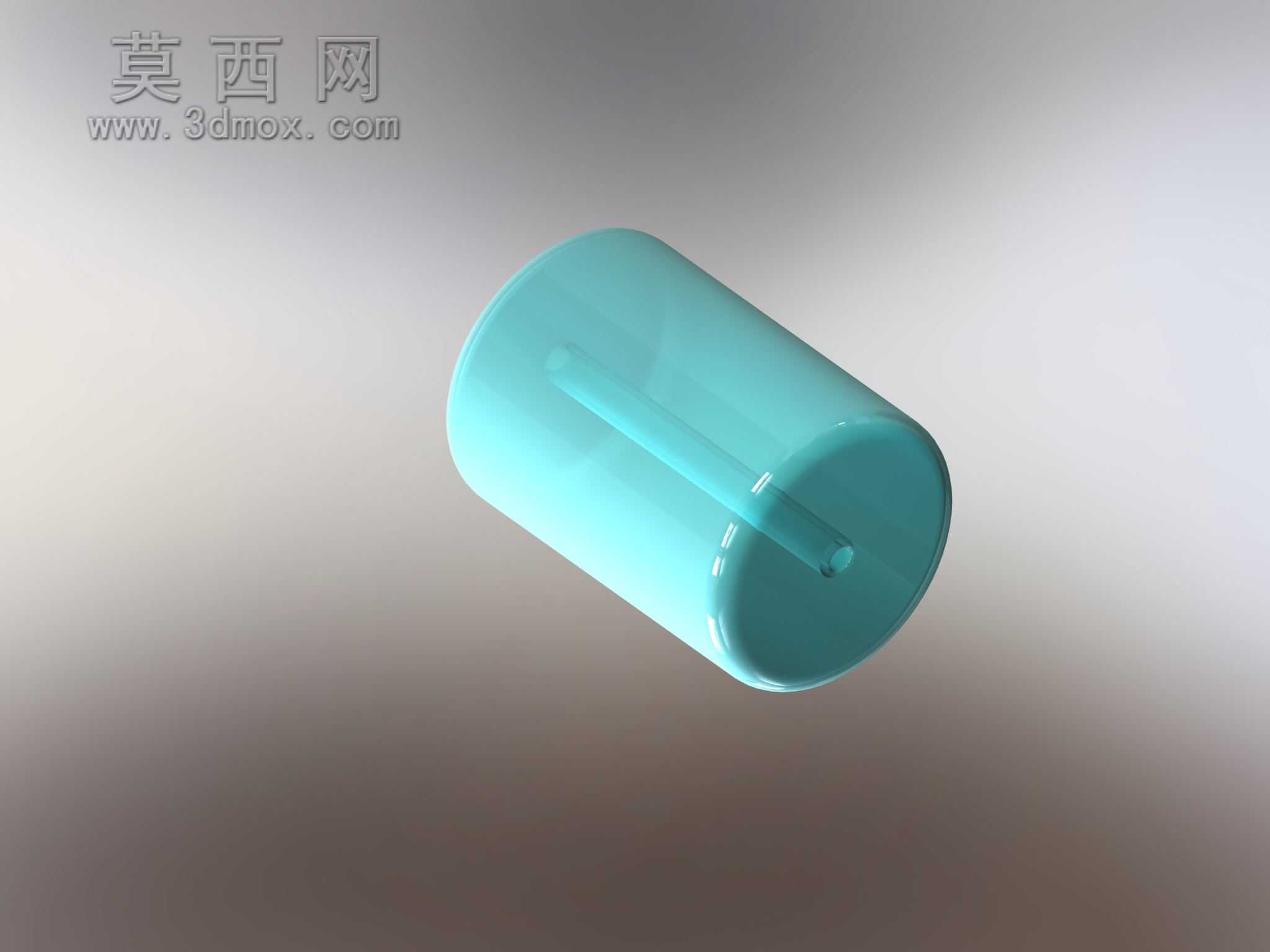

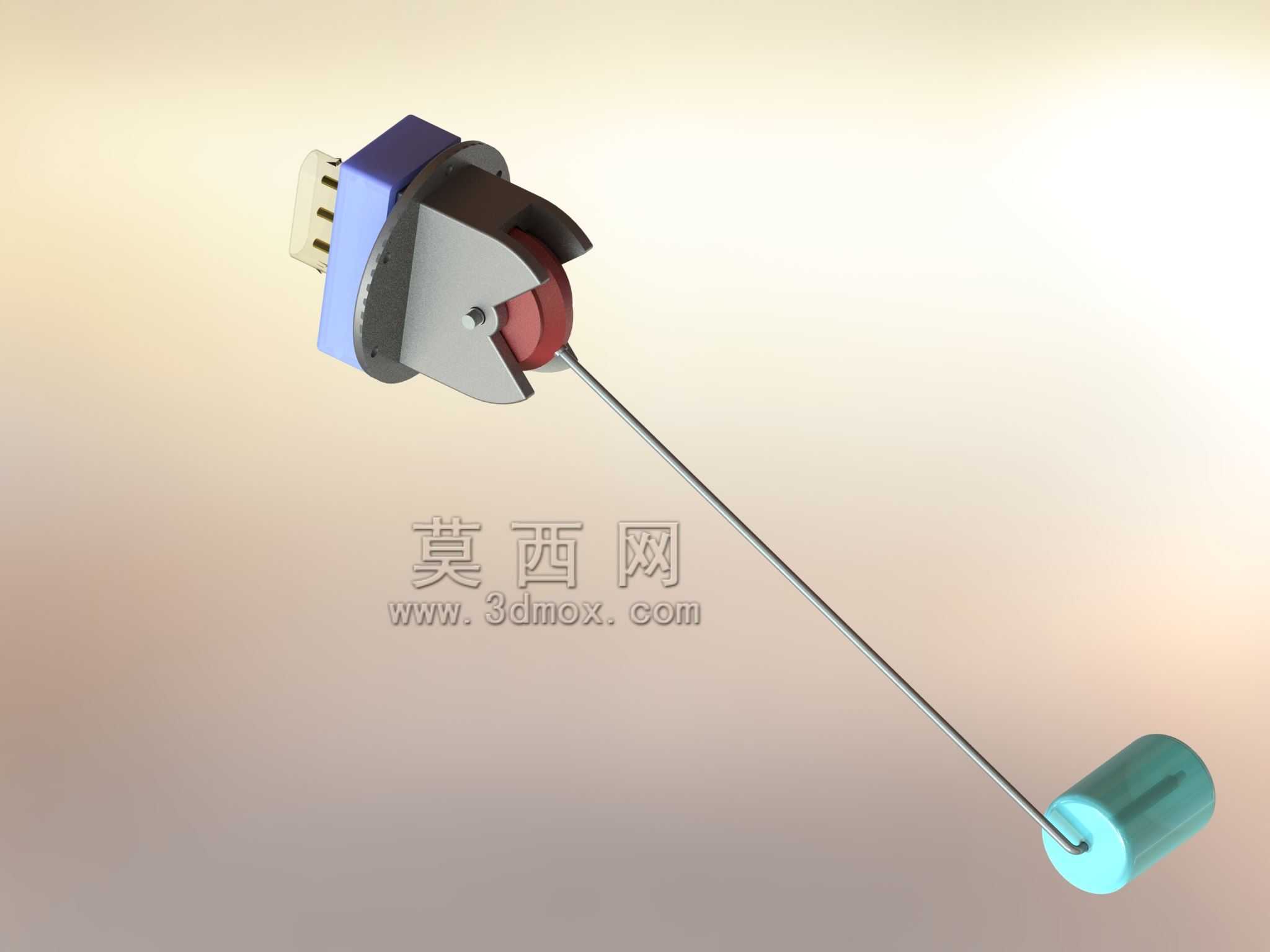

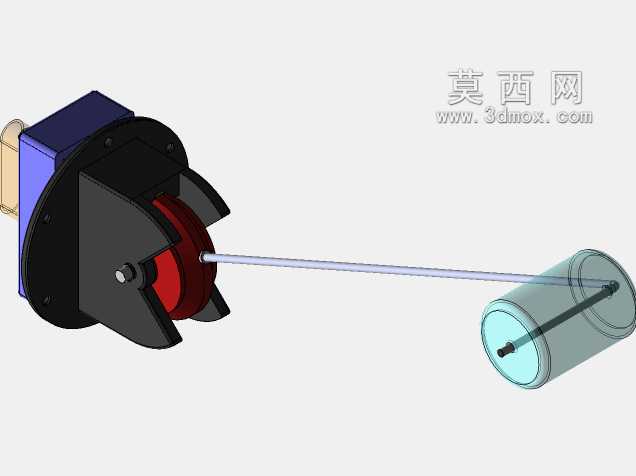

　　功能实现逻辑上，这套结构摒弃了早期滑动电阻式液位传感器的接触式信号传输方案，采用随油面浮动的磁性浮子组件作为信号触发端，浮子随油位升降沿曲面导槽滑动时，内置的磁钢会持续触发法兰内侧对应位置的磁感应元件，将油面高度的物理位移转化为线性电信号输出给整车ECU，全程无机械接触摩擦，不存在滑动触点磨损导致的信号漂移、接触不良问题，长期使用的信号精度保持性远优于传统接触式结构。

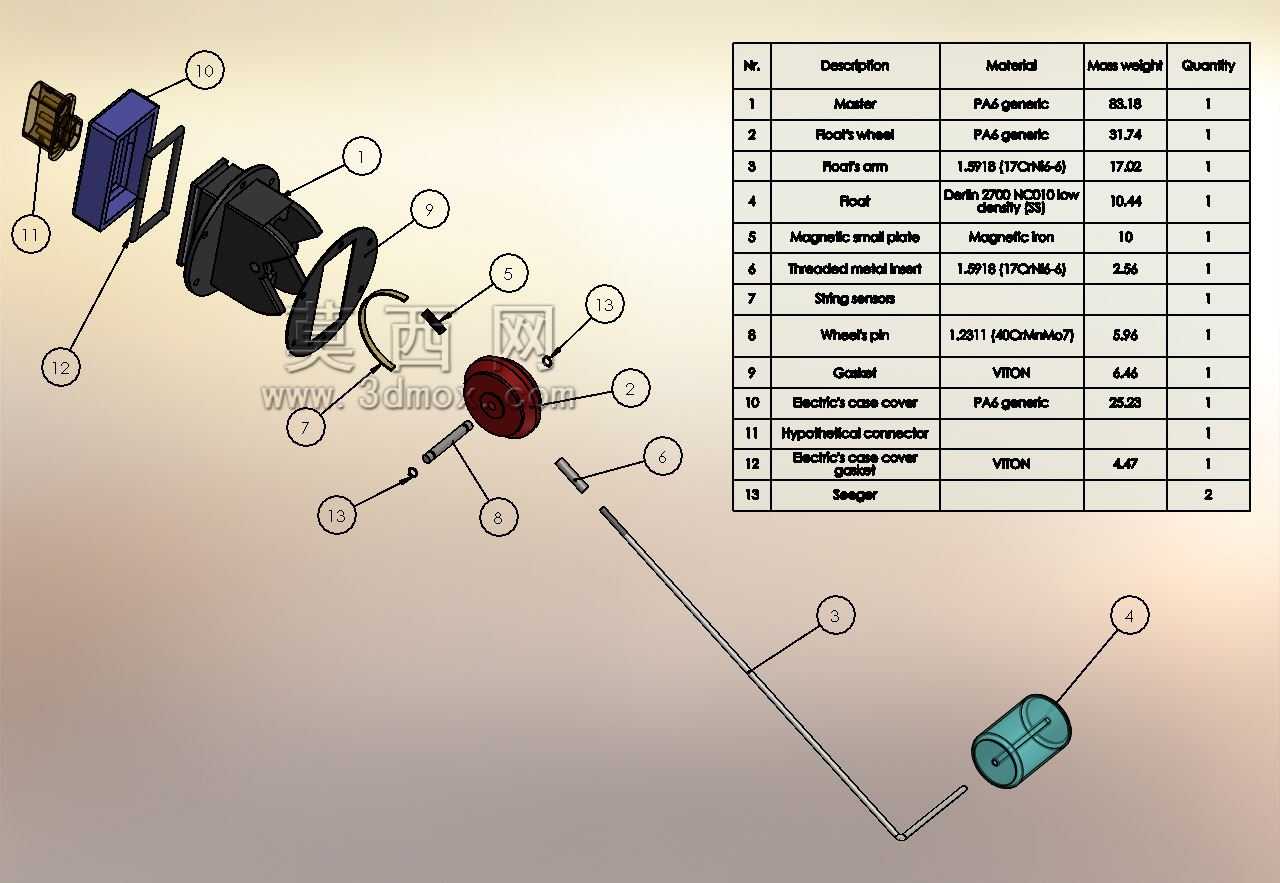

　　材质选型上，所有与燃油接触的结构件均采用耐碳氢化合物的工程材料制作，基座与导槽部分选用PA6加玻纤改性材质，兼顾耐油性能与结构强度，浮子部分采用耐油发泡氟橡胶材质，可在-40℃至170℃的环境温度区间内保持稳定的物理性能，不会因为长期浸泡在燃油中出现溶胀、开裂、密度变化导致的浮子卡滞、液位检测失准问题，完全覆盖车载工况的极端温度范围。

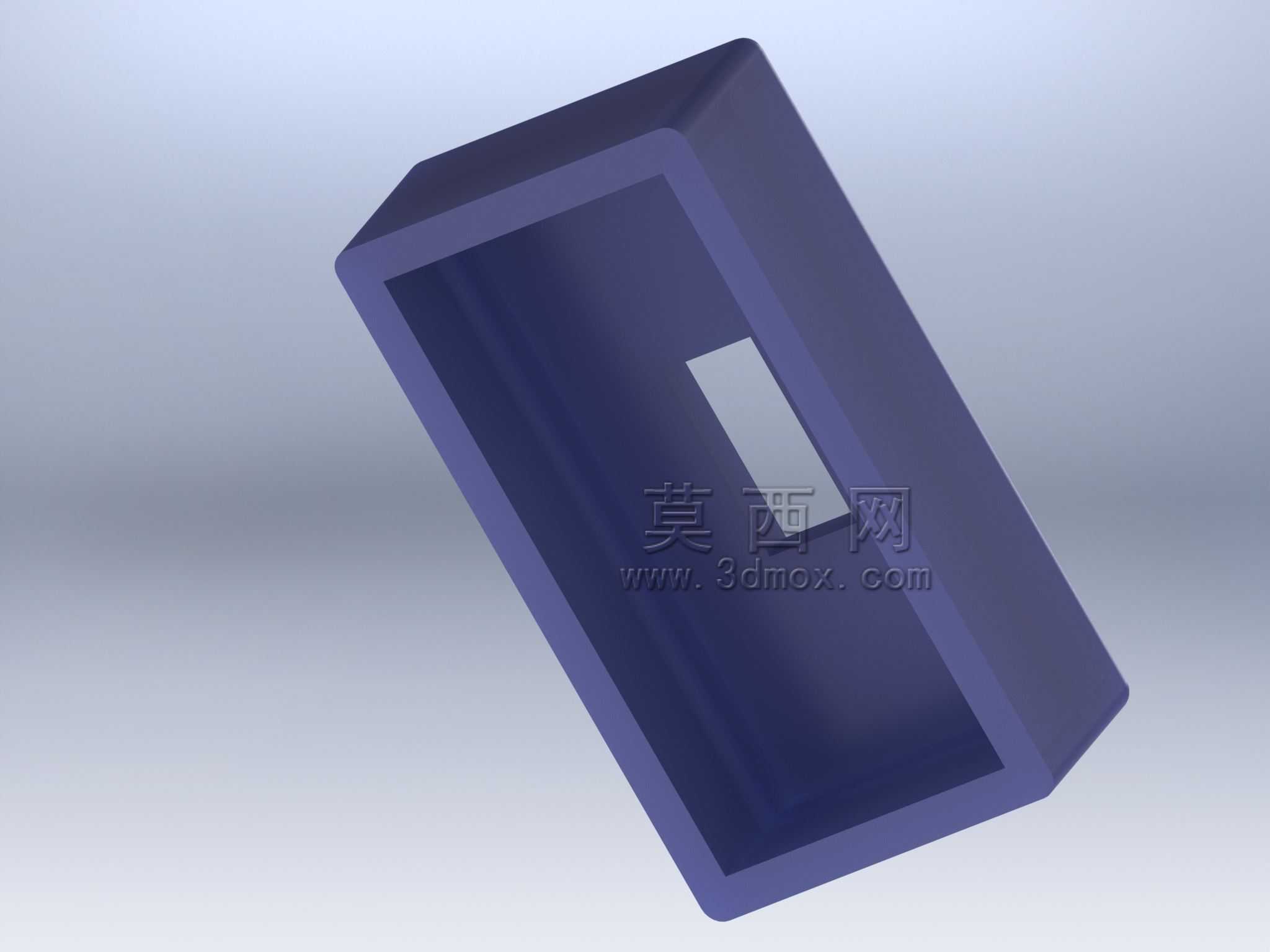

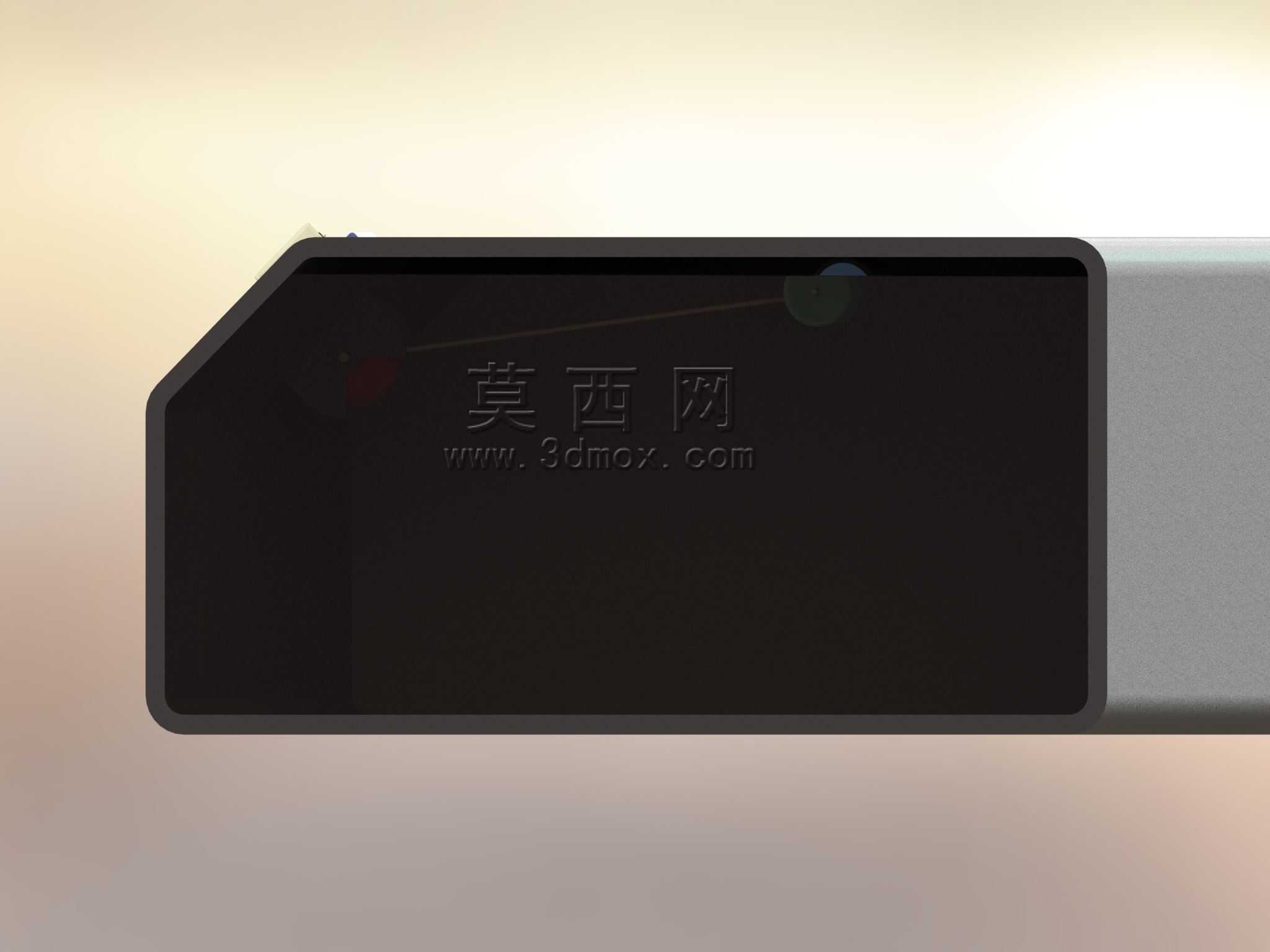

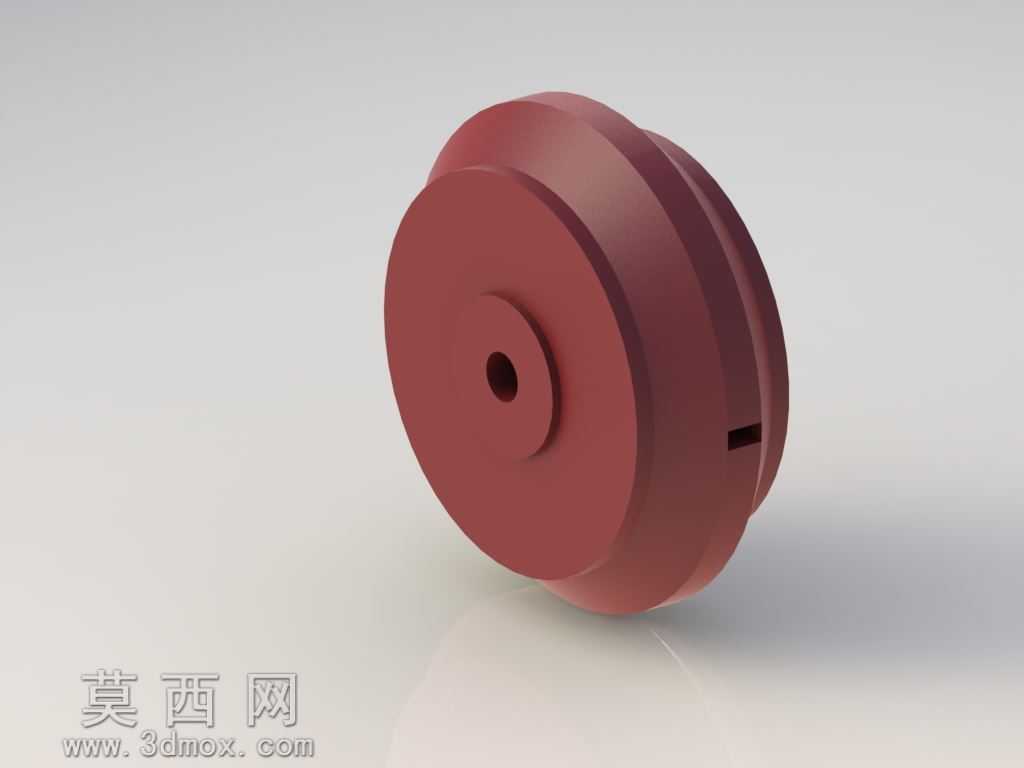

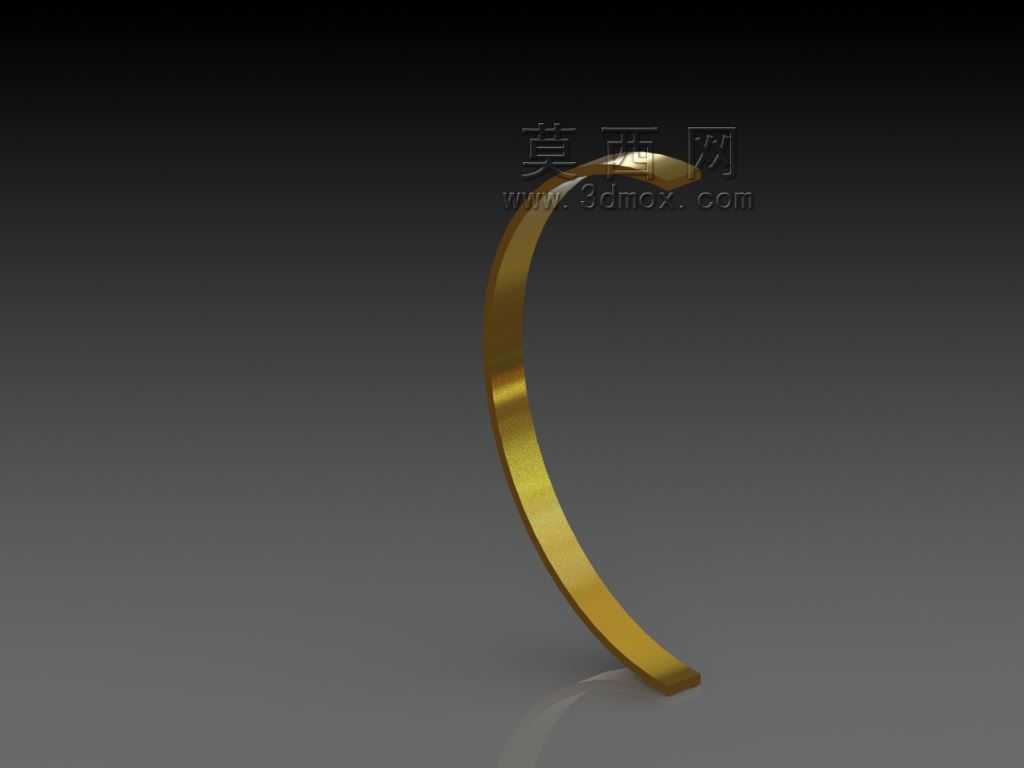

　　结构细节设计上，导槽的曲面轨迹经过多轮实车油位标定，匹配不同油箱容积下的油面高度变化曲线，避免了油箱内燃油晃动时浮子出现大幅跳动导致的油表指针频繁波动，导槽末端设置了上下限位结构，可限制浮子的最大行程，避免浮子在满油或少油状态下脱出导槽。整个组件的结构集成度极高，没有多余的外置线束与连接部件，所有信号传输线路均从法兰内侧的密封接插件引出，降低了线束磨损、燃油渗漏的风险。

　　在实际整车匹配过程中，这套结构可直接适配传统燃油车的燃油箱，也可经过 minor 调整适配尿素箱、冷却液膨胀水箱的液位检测场景，核心的磁感应检测逻辑无需改动，仅需调整导槽曲面轨迹匹配对应箱体的容积曲线即可，具备较强的平台化适配能力。相较于同类型的液位检测部件，这套结构的整体径向尺寸控制紧凑，不需要在油箱上开设大尺寸安装孔，对油箱本体的结构强度影响更小，也更适配当前车型平台化开发中油箱布置空间紧凑的设计趋势。
