对开式法兰连接紧固锁环结构设计

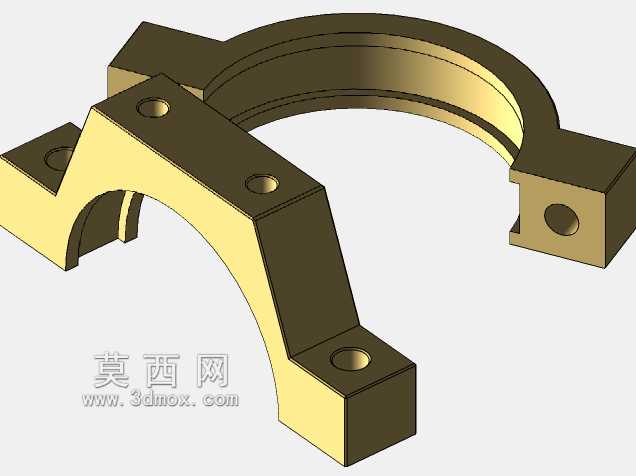

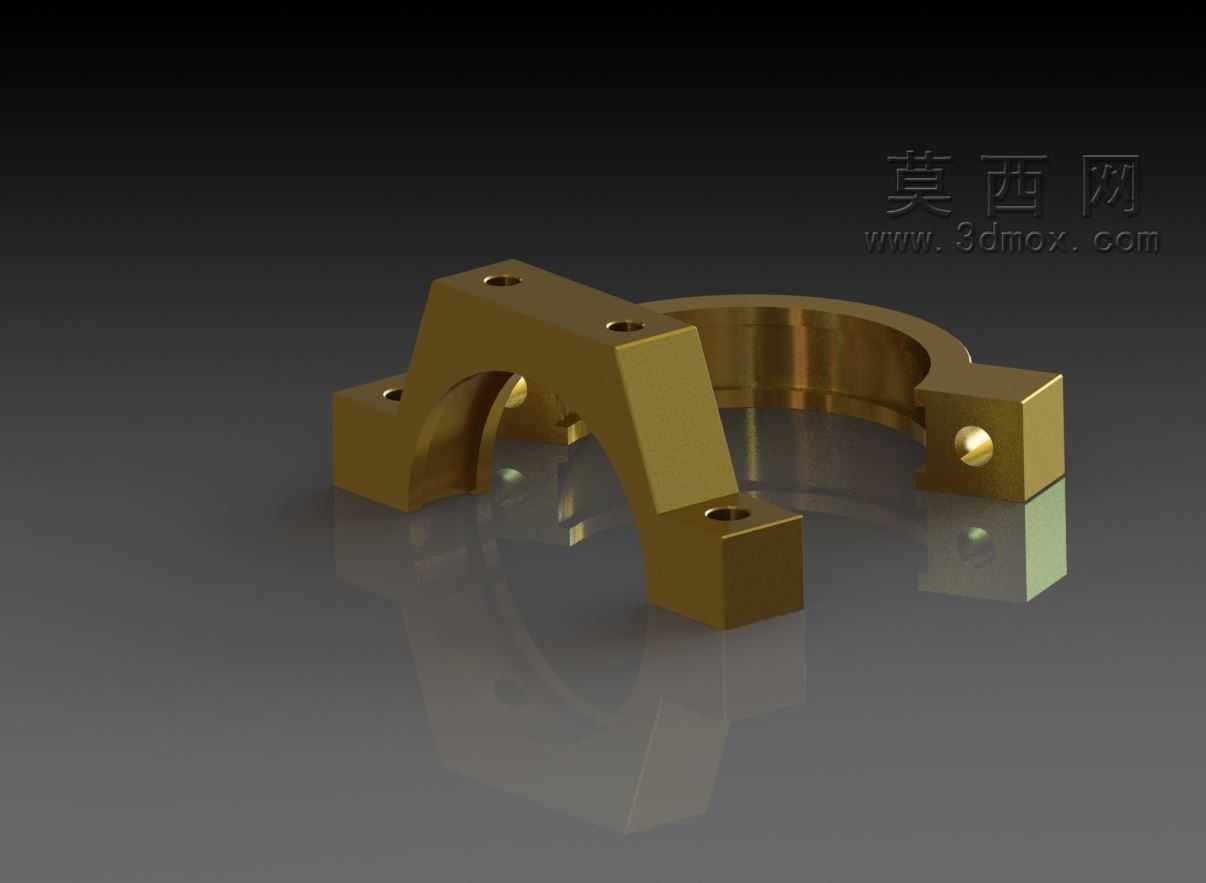

　　在流体输送管路、旋转轴系定位、重型设备部件对接的场景里，这类对开式锁环是非常常见的径向锁紧部件，区别于整环式的卡箍结构，它的分体式设计不需要从轴端或者管路端头套装，可直接在安装段的任意位置完成拼合锁紧，大幅降低了后期运维、部件更换的拆装工作量，尤其是在长轴系、已布设完成的管路改造场景中，这种结构的适配性优势非常突出。从结构细节来看，锁环采用上下对称的半圆弧分体结构，两个半环的对接端分别设计了带安装孔的方形凸台，凸台端面做了铣平加工，保证拼合时两个端面可以完全贴合，避免锁紧时出现应力集中导致的凸台断裂；半环的内圆弧面根据适配的工件外径做了公差匹配，常规工况下内圆弧与被锁紧件的配合公差选H7/h6的间隙配合，既保证套装时的顺畅度，

　　又能在螺栓锁紧后通过足够的抱紧摩擦力实现轴向与径向的定位。圆弧外侧做了等厚度的加强筋结构，从一端凸台平滑过渡到另一端凸台，筋条的厚度根据锁紧力需求做了等强度设计，在螺栓预紧力达到额定值时，筋条的最大变形量控制在0.02mm以内，不会因为锁紧变形导致内圆弧面出现贴合间隙，影响锁紧可靠性。安装边界方面，这类锁环的安装空间需要预留出凸台螺栓的操作空间，以适配M6螺栓的规格为例，凸台外侧需要预留至少12mm的扳手操作空间，两个半环拼合后的总外径比内圆弧直径大30mm左右，安装时不需要额外的工装辅助，先将两个半环扣合在待锁紧的工件表面，对齐两端凸台的安装孔，穿入连接螺栓后按照对角顺序逐步拧紧，避免单侧受力导致半环偏斜，

　　锁紧后内圆弧面与工件表面的接触面积不低于整个圆弧面的85%，保证抱紧力均匀分布，不会出现局部应力过大划伤工件表面的问题。从实际应用的工况来看，这类锁环可以适配的场景非常广，在液压管路的对接位置，它可以替代传统的焊接法兰定位环，不需要在管路上焊接定位凸台，避免焊接应力导致的管路变形；在输送辊道的辊子轴端定位中，它可以替代轴端挡圈，不需要在轴上加工卡簧槽，保留轴的整体强度，尤其是在重载辊道的工况下，卡簧槽的应力集中问题很容易导致轴断裂，这种抱紧式的锁环完全不破坏轴的原有结构，大幅提升轴系的疲劳寿命；在减速机的输入输出轴的附件安装定位中，比如链轮、皮带轮的轴向定位，锁环可以根据安装位置灵活调整，不需要严格按照轴上的定位台阶尺寸加工配件，

　　降低配件的加工精度要求。设计这类锁环的时候，首先要确认被锁紧工件的外径公差、表面粗糙度，还有需要承受的轴向载荷大小，以此计算需要的抱紧力，再反推螺栓的规格、半环的厚度、凸台的尺寸；内圆弧面不建议做过于光滑的处理，常规Ra1.6的粗糙度就可以提供足够的摩擦系数，如果是重载工况，可以在内圆弧面加工浅的网状防滑纹，进一步提升抱紧摩擦力，避免出现锁环滑移的问题；凸台上的安装孔要做沉头设计吗？其实要看安装空间，如果安装空间足够，用外六角螺栓的话不需要沉孔，如果空间受限用内六角螺栓，就需要加工对应规格的沉孔，保证螺栓头不会突出凸台表面，避免和周边部件产生干涉。另外两个半环的对接面位置，要设计微小的定位止口，也就是一个半环的对接端做0.5mm高的凸止口，另一个做对应的凹止口，拼合的时候可以自动对齐内圆弧面，不会出现两个半环错位导致内圆弧不同心的问题，这个细节很多新手设计的时候容易忽略，最后安装的时候两个半环错位，抱紧力不均匀，用一段时间就会出现松动。还有锁环的边角位置都要做倒钝处理，所有锐边倒R0.5的圆角，避免安装的时候划伤操作人员，也避免应力集中导致的边角崩裂。在材质选择上，常规工况用45号钢做调质处理就可以满足强度要求，如果是腐蚀环境下使用，比如化工管路、户外设备，可以选用304不锈钢材质，如果是需要轻量化的场合，比如自动化设备的轻载轴系定位，也可以用6061铝合金做硬质阳极氧化处理，兼顾强度和轻量化需求。
