120mm规格镀锌金属木柱支撑连接件

　　在户外露台、轻型木屋、庭院廊架这类民用轻型木结构施工场景里，木柱与基础的连接节点一直是结构可靠性的核心管控点，传统施工中常采用木柱直接落于混凝土基础、外加角码固定的做法，长期受户外温湿度变化、雨水侵蚀、风载荷往复作用后，很容易出现木柱端部受潮糟朽、连接节点松动位移、立柱垂直度偏移的问题，这款支撑件就是针对这类痛点设计的专用连接构件。

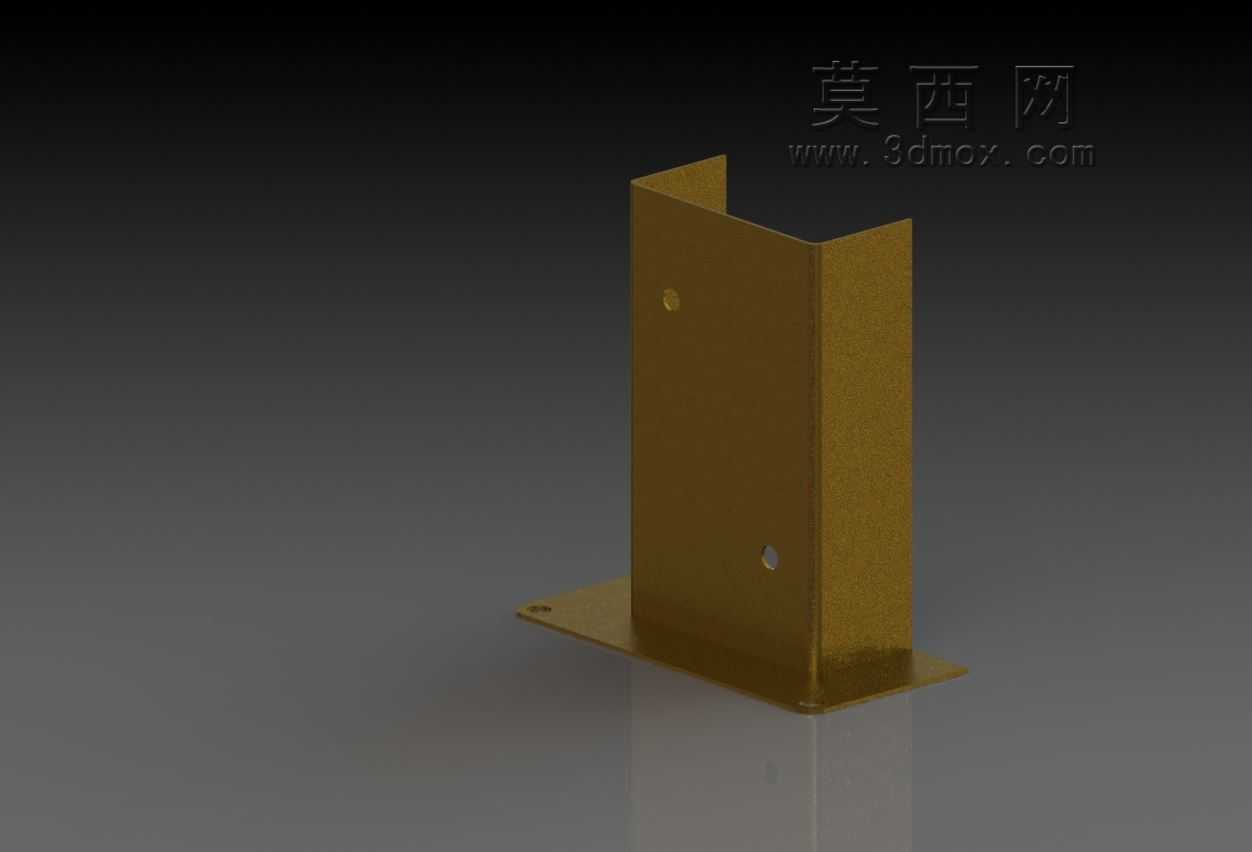

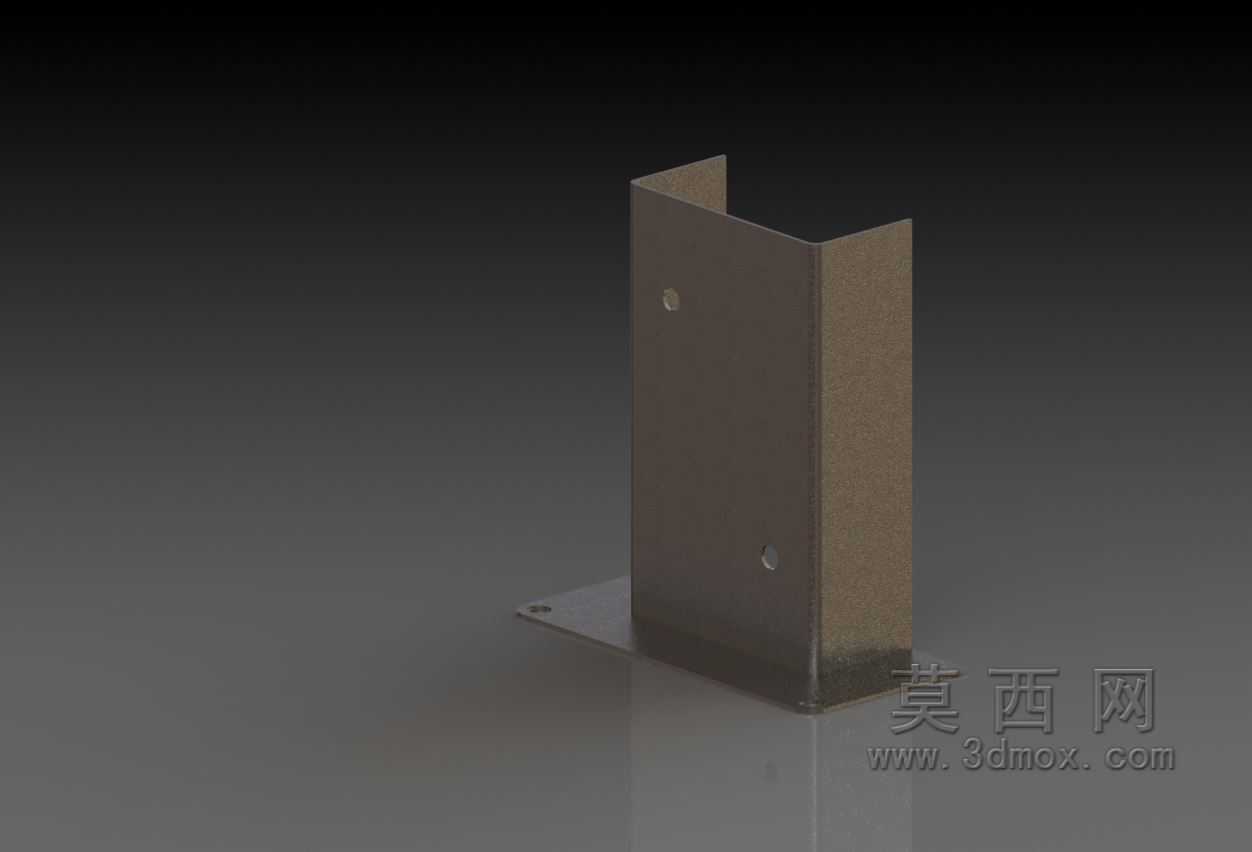

　　从结构设计逻辑来看，这款支撑件采用U型槽包裹式受力结构，槽体内腔净宽匹配120mm规格的方形木柱，安装时可将木柱端部完全嵌入槽腔内部，相比传统单侧角码的点式固定，包裹式结构可以将木柱端部的受力均匀分散到整个槽壁接触面，避免木柱端部局部应力集中导致的劈裂问题。槽壁上预留的圆形安装孔位，可配合自攻螺钉或六角木螺钉贯穿槽壁拧入木柱内部，多点位的固定方式可以同时承受竖向载荷、水平风载以及轻微的地震剪切力，连接节点的抗拔、抗剪性能远高于常规零散角码拼接的做法。

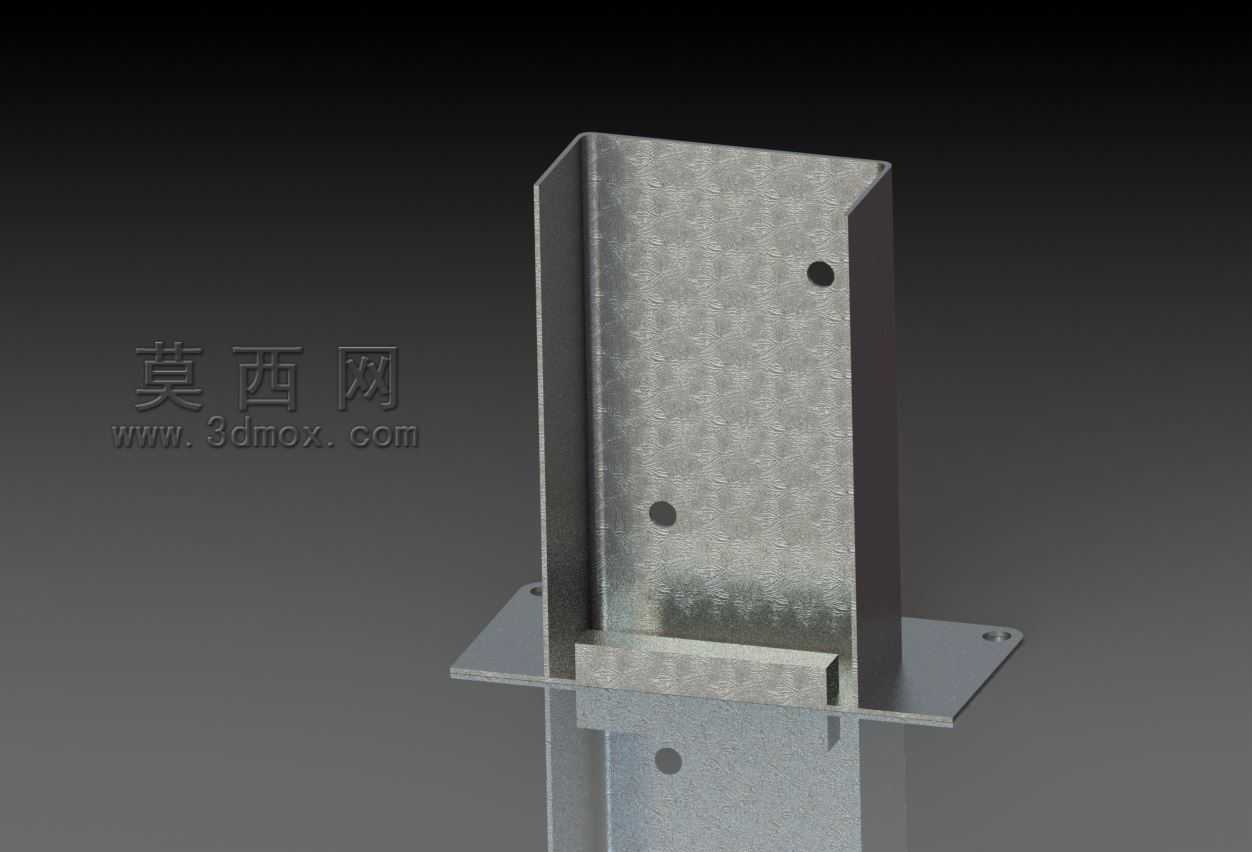

　　支撑件底部延伸出的带孔安装翼缘，是与混凝土基础或下部承重结构连接的核心部位，翼缘板做了外伸平整处理，安装时可直接贴合在预埋钢板、混凝土基础顶面或者下层木梁的顶面，预留的孔位可配合膨胀螺栓、化学锚栓或者木螺钉完成下部固定，翼缘的外伸尺寸经过受力核算，既保证了足够的螺栓排布空间，又不会因为翼缘过宽增加不必要的材料成本，同时平整的翼缘底面可以保证安装后支撑件的垂直度，降低现场施工的调平难度。

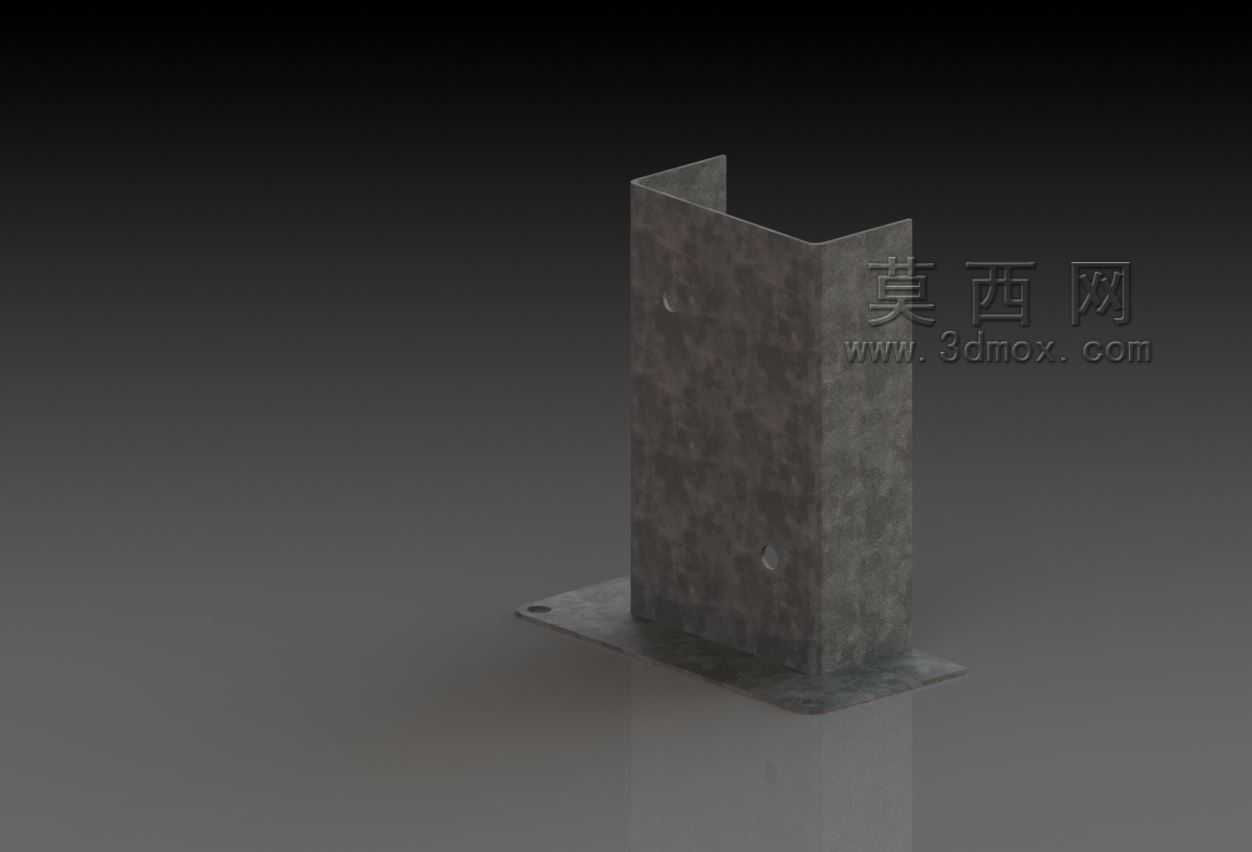

　　材质选用上采用镀锌金属板材一体冲压弯折成型，也可根据载荷需求选用缎面钢材质加工，镀锌层的存在可以有效抵御户外高湿度环境、雨水带来的锈蚀问题，延长构件的户外使用寿命，避免因为金属构件锈蚀导致的连接强度下降。一体冲压弯折的加工工艺，相比焊接成型的构件，没有焊缝应力集中的问题，整体结构强度更稳定，批量加工的尺寸一致性也更好，适合标准化的木结构施工场景使用。

　　从安装边界来看，这款支撑件适配的木柱截面尺寸为单侧120mm的方形规格，不管是实木锯材还是工程木方都可以适配，安装时需要注意木柱嵌入槽腔的深度要满足设计要求，螺钉拧入木柱的深度要达到握钉力要求，下部翼缘与基础的固定要保证锚栓的埋深符合施工规范。在实际应用中，这款支撑件不仅可以用在露台、轻型小屋的立柱底部固定，也可以用在廊架、花架、户外木平台的立柱连接节点，甚至在室内木结构隔断、复式楼阁楼的木柱固定场景中也能适用，相比现场焊接的非标连接件，这款标准化的支撑件不需要现场做防腐处理，安装效率更高，受力性能更可靠，也能减少现场施工的焊接、防腐涂装等工序带来的环保和安全隐患。

　　在结构细节处理上，槽体的弯折处做了微小的圆弧过渡，避免尖锐的直角边在安装过程中划伤施工人员，也减少了木柱嵌入时对木材边缘的磕碰损伤；所有预留孔位都做了去毛刺处理，螺钉穿入时不会出现卡滞、孔位周边镀锌层脱落的问题；底部翼缘与U型槽的连接部位做了加强弯折处理，承受竖向载荷时不会出现翼缘与槽体连接处弯折变形的问题。在实际选型过程中，设计人员可以根据木柱的实际载荷大小，选择对应板材厚度的支撑件，对于层高较高、风载较大的区域，可以适当增加固定螺钉的数量，或者选用更高强度等级的材质加工，以满足不同场景的结构受力要求。
