内燃机进排气阀组件拆分结构设计

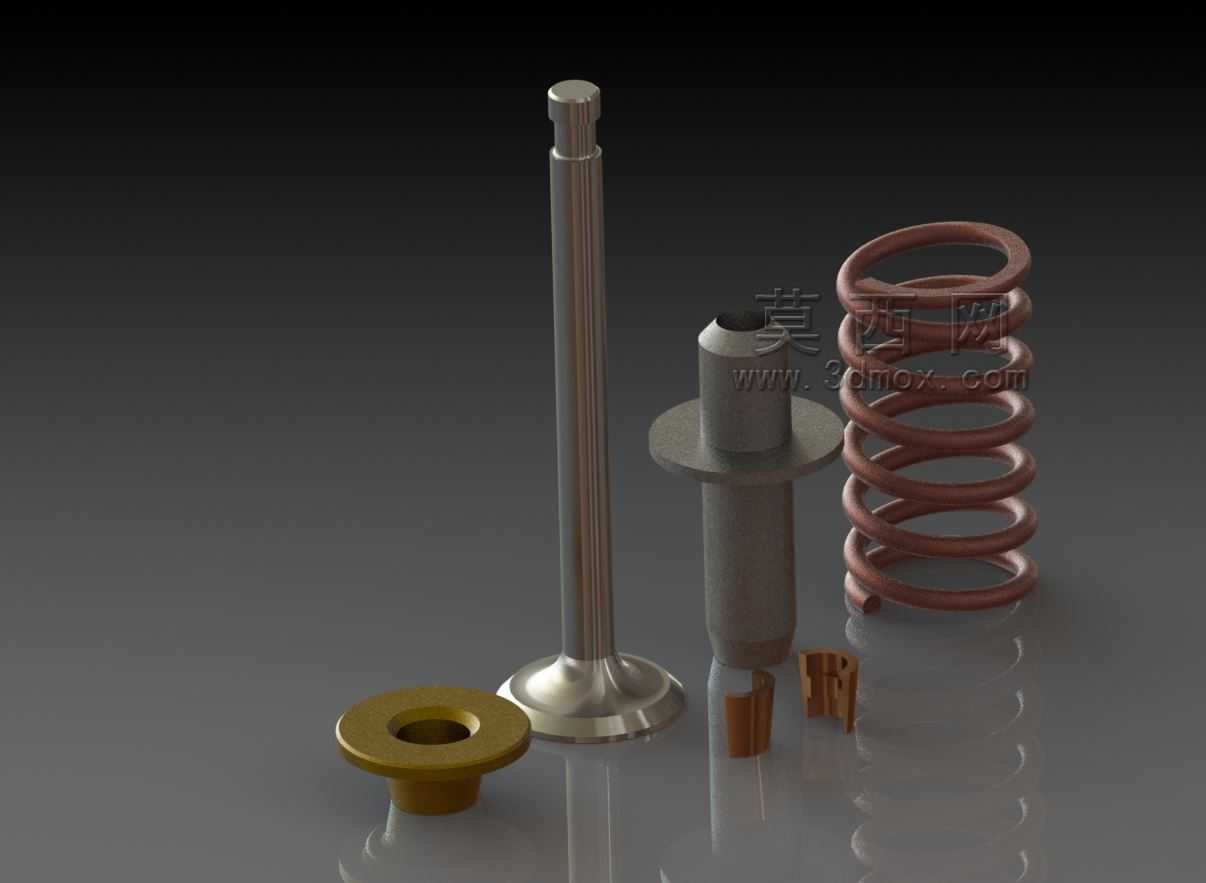

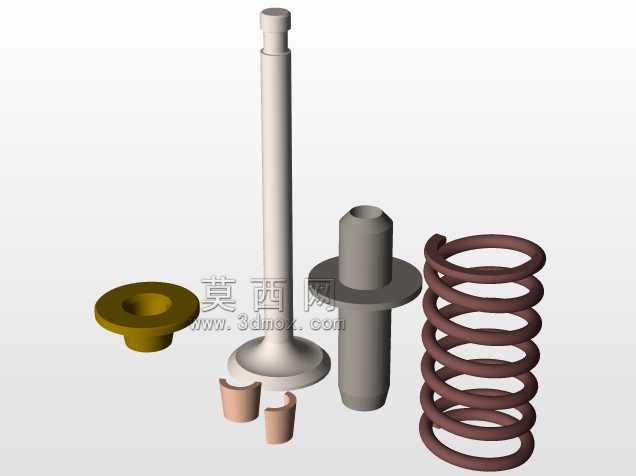

　　这套拆分展示的阀组件，核心服务于往复式内燃机的配气系统，是控制气缸进排气时序、保证燃烧室密封的核心执行部件，日常在四冲程汽油机、柴油机的缸盖总成里批量应用，也可适配小型空压机、柱塞泵类需要单向通断控制流体通路的设备场景。整套组件拆分为阀杆、阀盘、复位弹簧、弹簧座、气门锁夹、阀座衬套几个独立零件，每个零件的尺寸边界都严格对应缸盖的安装空间：阀盘密封锥面角度采用行业通用的45度设计，和缸盖气门座圈的锥面完全贴合，密封带宽度控制在1.2-1.8mm区间，既保证密封压强足够阻断高压燃气泄漏，又避免密封带过宽导致积碳嵌留、密封失效。阀杆部分采用细长杆结构，表面粗糙度要求达到Ra0.8以下，和缸盖导管的配合间隙控制在0.03-0.05mm，

　　既保证往复运动时的导向精度，又预留热膨胀余量避免卡滞，杆顶端做了淬火硬化处理，硬度达到HRC50以上，承受凸轮轴或者摇臂的高频冲击载荷时不会出现墩粗变形。复位弹簧采用不等节距圆柱螺旋弹簧设计，安装后预压缩量对应200N左右的预紧力，既保证阀盘关闭时能快速复位、在发动机高转速工况下不会出现阀件跳飞脱离凸轮型线的问题，又能避免弹簧刚度太大导致的配气机构冲击载荷过大、磨损加剧。弹簧座采用冲压成型的盘状结构，中心孔和阀杆顶端的卡槽配合，通过两半式的气门锁夹实现轴向定位，锁夹的内锥面和阀杆卡槽的锥度完全匹配，外锥面和弹簧座中心孔的锥面贴合，安装后在弹簧预紧力作用下实现自锁，不会在高频往复运动中松脱。阀座衬套采用铜基合金材质，

　　压装在缸盖的燃烧室侧，和阀盘密封锥面配合，承受高温燃气的冲刷，铜基材质的导热性更好，能快速把阀盘的热量传导到缸盖水套，避免阀盘过热烧蚀。设计过程中优先考虑了零件的工艺可行性：阀杆和阀盘采用摩擦焊拼接成型，头部采用热镦工艺成型密封锥面，后续通过数控磨床保证锥面和杆部的同轴度，同轴度公差控制在0.01mm以内，避免阀件往复运动时出现偏磨、漏气。弹簧的两端都做了磨平处理，磨平长度不小于一圈弹簧周长的3/4，保证弹簧安装后端面和弹簧座、缸盖弹簧承台面完全贴合，不会出现偏载导致弹簧弯曲、卡滞阀杆。整套组件的安装边界完全适配主流小排量内燃机的缸盖安装尺寸：阀杆总长度112mm，阀盘最大直径32mm，弹簧外径24mm，自由长度58mm，

　　安装时弹簧压缩到42mm的工作长度即可达到额定预紧力，不需要额外调整安装垫片厚度。在实际工况中，这套组件要承受600-800摄氏度的排气高温，以及每分钟上千次的往复冲击，所以每个零件的材料选型都做了匹配：阀件采用4Cr9Si2耐热合金钢，弹簧采用65Mn弹簧钢并做表面喷丸强化处理，锁夹采用20CrMnTi做渗碳淬火处理，阀座衬套采用铝青铜材质，兼顾耐磨性和导热性。拆分展示的结构也方便维修时的零件更换，不需要专用工具就能完成弹簧压缩、锁夹拆装的操作，日常维保中只需要检查阀盘密封锥面的磨损情况、弹簧的自由长度衰减量，就能判断组件是否需要更换，不需要整体更换整个配气模块。
