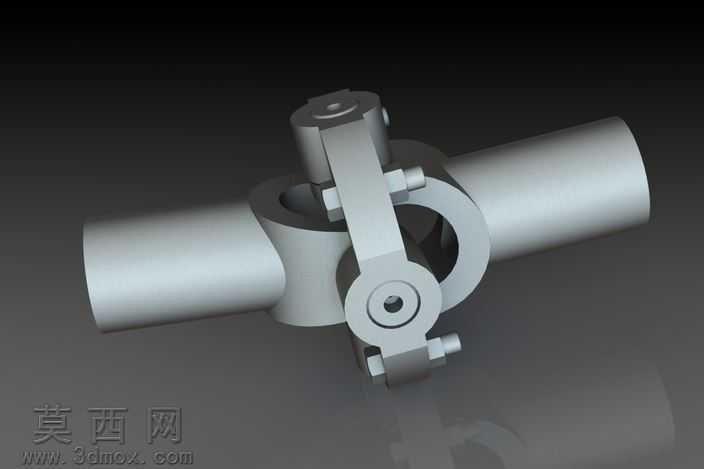

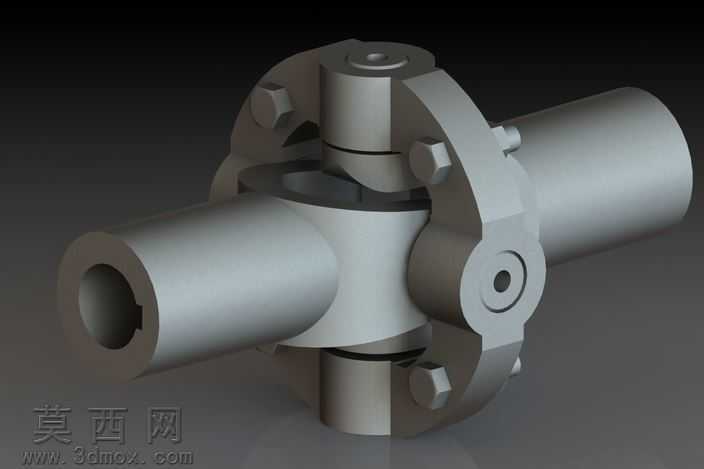

本作品为十字轴式万向联轴器三维建模成果,建模过程中严格遵循机械传动件的设计规范,先完成整体传动方案的逻辑梳理,明确该部件用于实现两轴间存在角偏移时的运动与扭矩传递的核心功能,再分步开展参数化建模。首先构建两端的轴套主体结构,轴套内部设计有键槽结构,用于和被连接传动轴实现周向固定,保证扭矩传递过程中不会出现打滑失效,轴套外壁做了适配的安装凸台结构,用于和十字轴的轴颈配合安装。中间十字轴部分采用对称式结构设计,四个轴颈的同轴度、垂直度公差在建模时做了参数化约束,保证转动过程中不会出现卡滞,十字轴与轴套的配合面预留了合理的装配间隙,符合实际机械装配的工艺要求。外部的夹紧固定结构采用剖分式抱箍设计,通过螺栓紧固件实现轴套与十字轴的轴向限位,建模时还原了螺栓头、螺母的标准件结构,抱箍的圆弧面与轴套、十字轴的贴合面做了贴合约束,还原真实装配状态。材质渲染阶段,整体部件采用金属材质表现,轴类主体部分赋予哑光钢材质,调整金属粗糙度参数模拟实际机加工后的金属质感,螺栓等紧固件做了轻微的倒角高光处理,区分不同机加工面的视觉差异,背景采用深色渐变环境,突出联轴器的金属结构轮廓,渲染时开启环境光遮蔽效果,让部件的装配缝隙、结构转折处的阴影更自然,还原真实工业产品的视觉效果。设计过程中充分考虑了万向联轴器的工作特性,结构上保证两轴存在一定角度偏斜时仍可连续回转,可靠传递扭矩,所有结构尺寸均参考通用机械传动件的标准参数设定,可用于机械设计教学、传动方案演示、虚拟装配仿真等场景,建模过程中对所有特征做了参数化命名,方便后续根据实际传动需求调整轴径、偏角范围、额定扭矩对应的结构尺寸,适配不同的传动工况使用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 3.8 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,STL,STEP/IGES,其它,
- 软件分类 通用机械零部件
