复古摩托后轮制动鼓链轮一体化组件

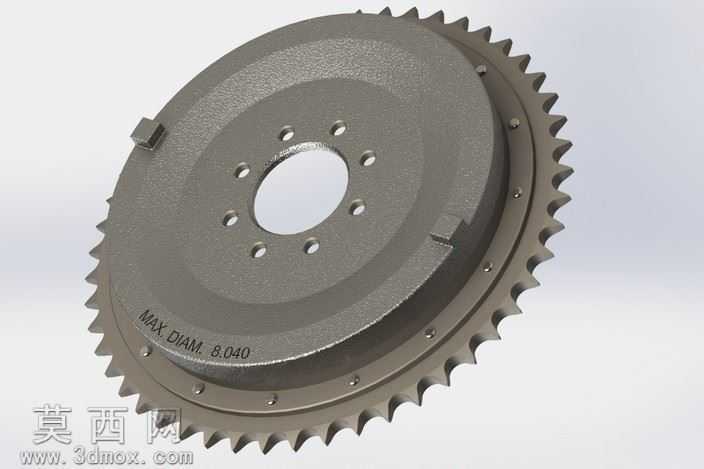

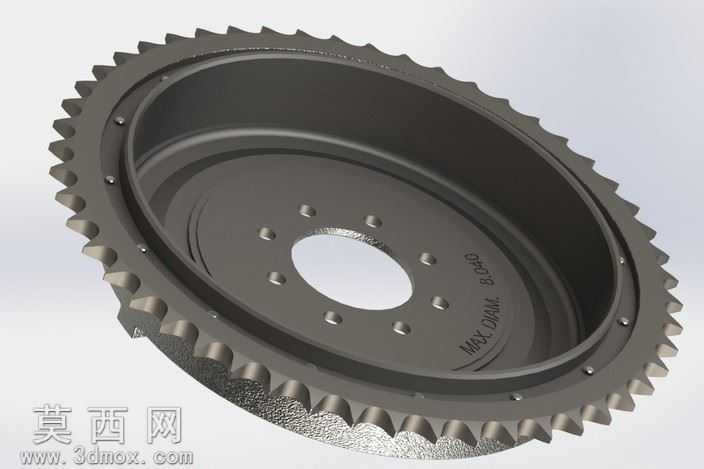

该三维模型采用SolidWorks完成参数化建模，完整还原了上世纪70年代风格摩托车后轮制动鼓与51齿链轮的一体化集成结构，建模过程中严格遵循机械加工的尺寸公差规范，对制动鼓的安装定位孔、外圈制动摩擦面、链轮齿形轮廓、周向固定凸块、连接螺栓孔位等细节均做了1:1的精准复刻，确保各结构特征的尺寸匹配度符合实车装配要求。渲染阶段采用金属铸铁材质搭配哑光磨砂质感，还原了铸钢零部件的真实表面肌理，对齿尖的加工倒角、安装面的铣削纹理、表面刻印的尺寸标识都做了精细化的材质贴图处理，通过三点布光方案突出部件的金属厚重感与结构层次感，清晰展现了制动鼓与链轮集成设计的结构优势。结构设计上，该组件将后轮制动的鼓式摩擦基体与传动链轮整合为一体式构件，中心大尺寸通孔用于适配后轮轮毂轴，周向均匀分布的8个螺栓孔用于与轮毂实现刚性连接，外圈均布的三个凸块用于制动蹄片的周向定位，外侧一体加工的51齿链轮负责传递发动机输出的后轮驱动力，集成化设计既减少了后轮总成的零部件数量，也提升了传动与制动系统的同轴度精度，降低了装配误差带来的运转抖动风险。建模过程中对链轮的渐开线齿形做了参数化生成，确保齿距、齿高、齿形角符合对应规格链条的啮合标准，制动鼓的内壁摩擦面做了同轴度约束，保证制动过程中蹄片与鼓壁的接触均匀性，各连接孔位均添加了倒角特征还原真实加工工艺，整体模型可直接用于摩托车复古改装的结构校核、3D打印样件制作以及相关传动制动系统的教学演示。
