罗兰MDX-20设备专用飞机夹结构设计

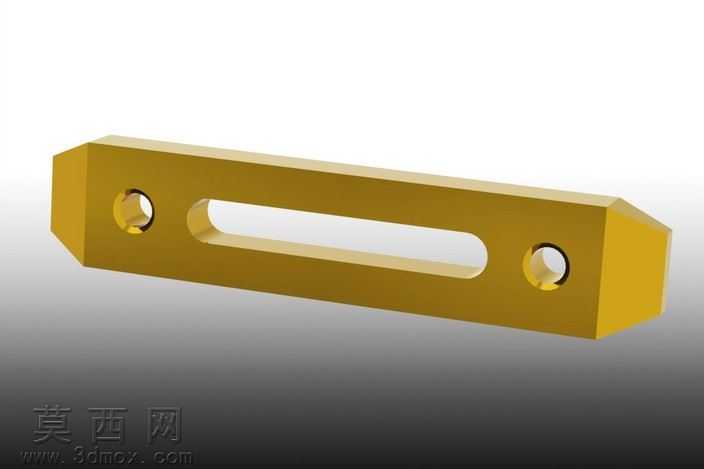

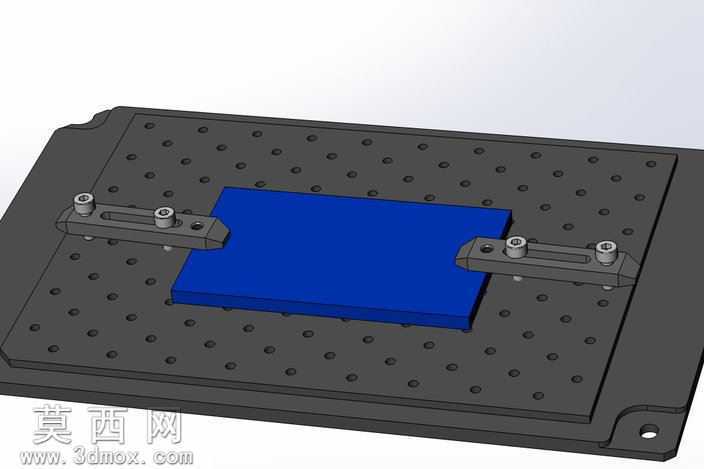

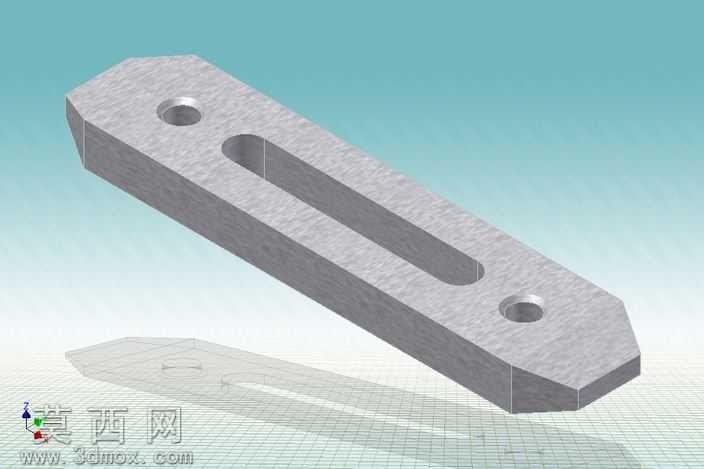

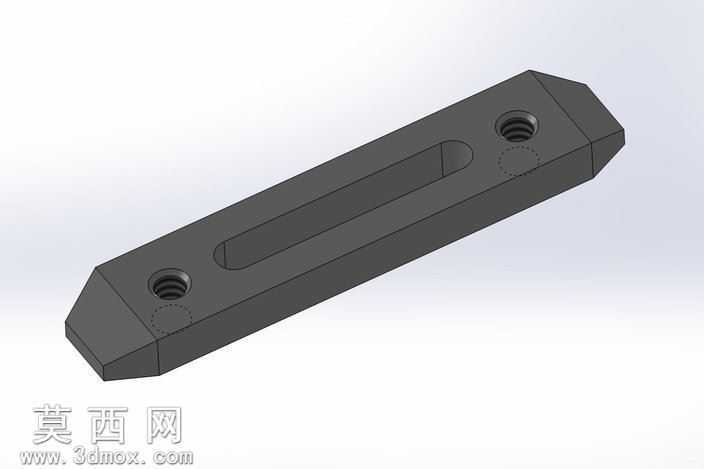

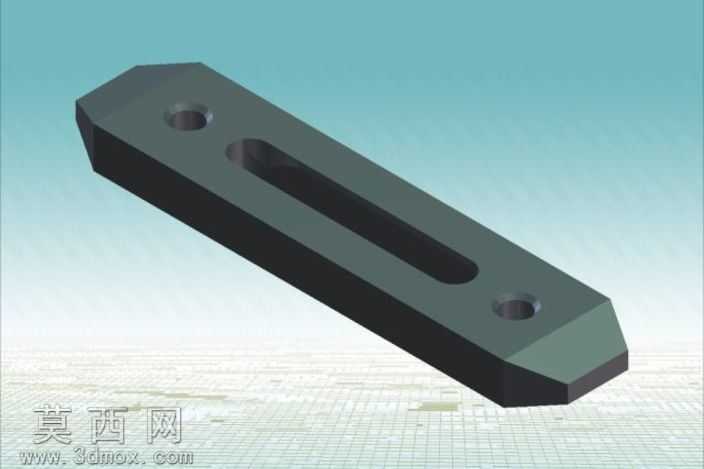

本作品为适配罗兰MDX-20三维雕刻设备设计的专用飞机夹，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循设备装夹工位的尺寸公差要求，对每一处结构特征做了精准的尺寸约束。模型整体为长条形对称结构，两端设计为斜切尖角造型，便于快速对准设备装夹槽的定位卡口，减少装夹对位的调整时间；主体中部开设长条形通槽，既可以降低夹具体的整体重量，又能为装夹锁紧过程提供行程让位空间，避免夹体与设备工作台面产生结构干涉。夹体两端对称设置内螺纹孔，螺纹特征按照标准公制螺纹参数建模，牙型、螺距、深度均符合通用锁紧螺丝的装配要求，螺纹孔周边设计了圆形沉台结构，可增大锁紧螺丝与夹体的接触面积，分散锁紧时的压应力，避免长期使用造成螺纹孔周边变形。模型渲染阶段采用哑光硬质合金钢材质，还原了金属夹具经过表面发黑处理后的真实质感，对棱角边缘做了微小的倒角渲染处理，既符合实际加工中去毛刺的工艺要求，也避免尖锐棱角带来的安全隐患。设计过程中重点考量了夹持稳定性与装夹便捷性的平衡，整体厚度、宽度尺寸完全匹配罗兰MDX-20设备的原装夹位规格，无需二次修改即可直接用于加工生产；夹体侧面的平面度、两端尖角的对称度都在建模时做了几何公差约束，保证装夹后工件的定位精度，满足数控加工过程中对夹具刚性、定位精度的使用要求，可有效提升小型工件雕刻加工时的装夹效率，减少装夹变形带来的加工误差。
