棘轮式间歇分度传动机构结构设计

　　这套间歇分度传动结构，核心是通过摆杆驱动棘轮实现固定角度的间歇回转，在多工位自动化加工、装配生产线里应用极广，常见于转盘式送料、多工位冲压工装、自动计数装置以及需要周期性步进送进的设备单元中，能把连续的摆动输入转化为单向的步进回转输出，避免了连续回转带来的工位定位偏差问题。从实际使用场景来看，这类机构不需要复杂的电控程序配合，纯机械结构就能实现稳定的间歇动作，在高速轻载的工位切换场景下可靠性远高于依赖传感器触发的电控分度单元，哪怕车间存在油污、粉尘干扰，也不会出现信号误触导致的工位错位问题，很适合用在中小型自动化专机的转盘驱动部分，比如小零件的多工序钻攻、小五金件的装配转台，搭配定位销就能实现秒级的工位切换，单步分度角度可以通过调整摆杆的摆动行程来适配不同的工位数量需求。

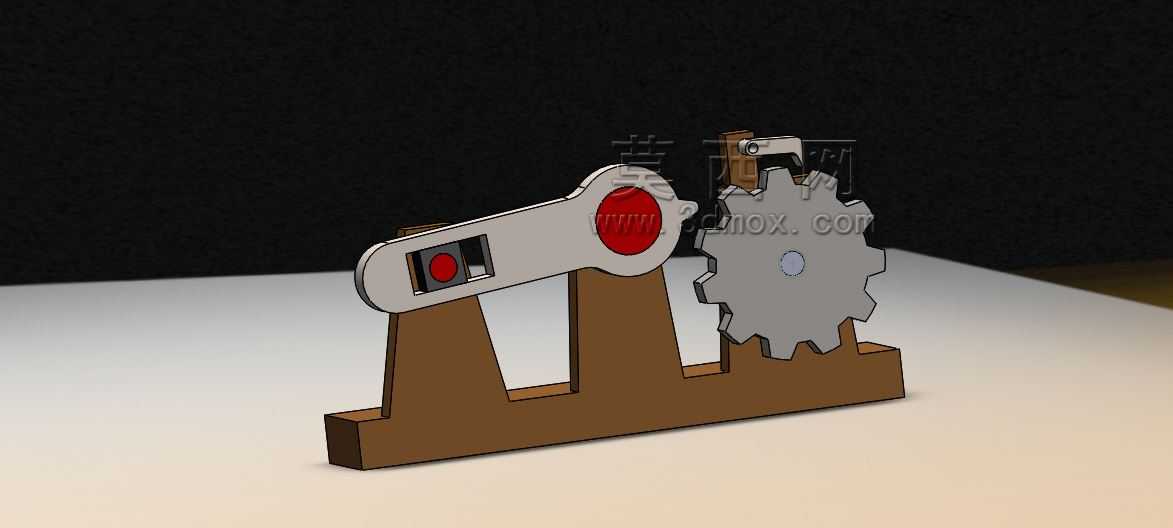

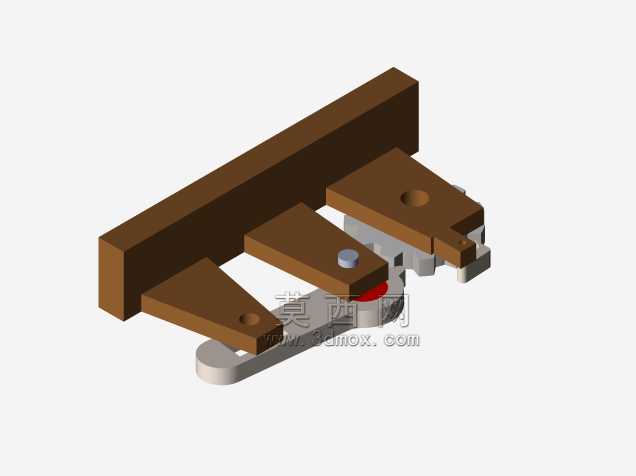

　　结构设计上，整套机构采用立式安装布局，两个一体式铸造的支撑座直接固定在安装底板上，不需要额外的转接支架，支撑座的安装孔位采用对称排布，安装时可以根据设备的走线、接料方向调整安装朝向，适配不同的设备布局需求。驱动摆杆的铰接轴与棘轮轴平行布置，摆杆端部的驱动棘爪采用嵌入式安装，棘爪背部设置了复位压簧，能保证棘爪始终贴合棘轮齿面，避免高速摆动时棘爪跳齿；同时在棘轮侧设置了止回棘爪，防止棘轮在工位停留时因为负载惯性出现反转，保证工位停留时的定位精度。棘轮的齿形采用不对称梯形设计，驱动面为直面承载传动扭矩，背面为斜面方便棘爪滑过复位，齿部的承载面做了圆角过渡，减少棘爪与齿面的冲击磨损，延长机构的无维护运行周期。

　　从安装边界来看，整套机构的底板采用矩形平板结构，四个角设置了沉头安装孔，可以直接通过内六角螺栓固定在设备的安装平台上，不需要额外制作安装底座，整体的横向、纵向安装尺寸都控制在小型专机的常用安装区间内，不会占用过多的设备内部空间，摆杆的驱动端预留了连杆连接孔，可以直接连接偏心轮、气缸等动力源，不需要额外加工转接接头。设计过程中特意将两个支撑座的间距做了优化，既保证了摆杆和棘轮的轴系有足够的支撑刚度，避免长轴运转时出现挠曲变形，又尽可能压缩了机构的整体宽度，方便在紧凑的设备内部布置。

　　功能特性层面，这套机构的分度精度完全由棘轮的齿形加工精度和棘爪的配合间隙决定，不需要额外的定位锁紧结构就能满足一般轻工装配、小零件加工的分度精度要求，传动过程中摆杆的空回行程不会带动棘轮转动，正好匹配工位加工时的停留时间需求，动力源只需要做连续的往复摆动就能实现步进输出，不需要复杂的控制逻辑。如果需要调整分度角度，只需要更换对应齿数的棘轮，同时调整摆杆的摆动幅度，就能适配4工位、6工位、8工位等不同的工位数量需求，改造成本极低，不需要重新加工整套机构的其他零部件。在实际装配调试时，只需要调整棘爪压簧的预紧力，就能适配不同的负载扭矩，避免预紧力过大导致的棘爪磨损过快，或是预紧力过小导致的跳齿问题。

　　从运动设计逻辑来看，这套机构规避了槽轮机构启停冲击大的问题，棘爪进入棘轮齿槽的过程是渐进式的，启动和停止阶段的冲击更小，运转噪音更低，适合用在对噪音控制有要求的桌面型自动化设备中。同时整套机构的所有运动部件都暴露在可视范围内，日常维护时只需要定期在铰接点、棘爪接触面上涂抹润滑脂即可，不需要拆解复杂的密封结构，维护成本极低，很适合中小批量的专机开发场景，能大幅缩短设备的设计和装配周期，减少非标设计的工作量。
