带多通接头的工业管路组件结构设计

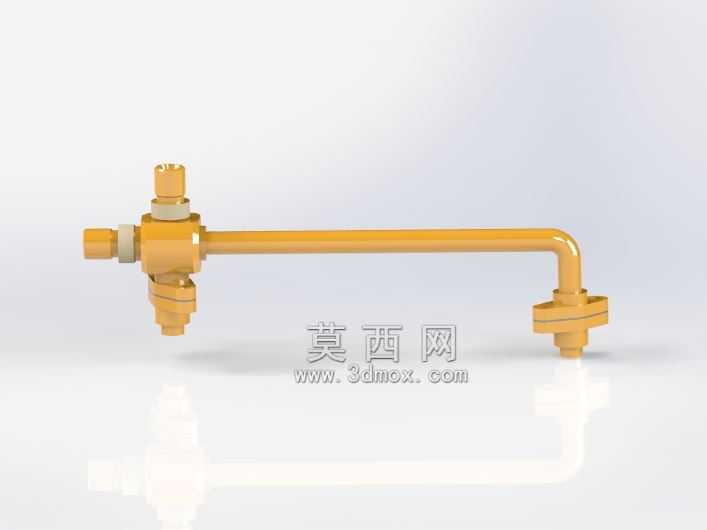

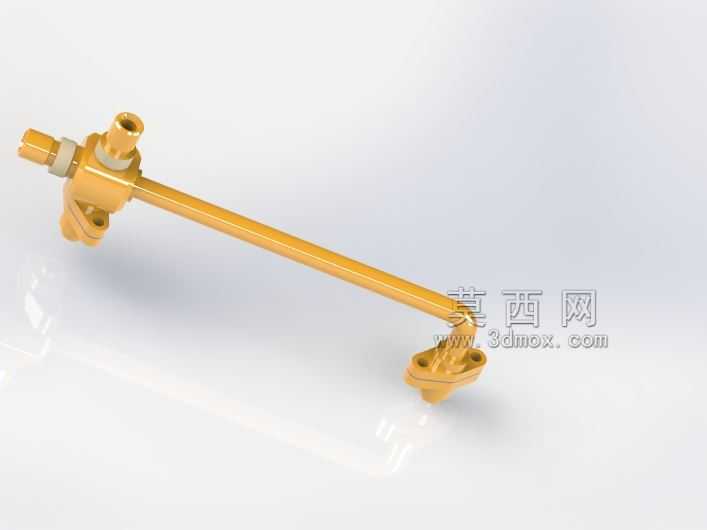

　　这套管路组件的设计，首先要匹配工业现场流体输送的实际工况，在化工、食品加工、小型液压动力回路、实验室流体管路系统中都能找到对应的应用场景，核心作用是实现单路流体向多个支路的分流与转向，同时保证各连接位置的密封可靠性，避免输送过程中出现跑冒滴漏的问题。从结构布局来看，主体采用长直段搭配90度弯管的走向设计，直段部分预留了足够的安装操作空间，弯管处的曲率半径经过反复校核，既不会因为曲率过小造成流体局部阻力陡增，也不会因为曲率过大占用过多的安装空间，适配设备内部紧凑的排布需求。组件上集成的多个接头，分别对应不同的外接管路规格，其中垂直向下的接头可作为主支路输出，端部带法兰结构的接头用于和大口径管路或者设备接口对接，

　　侧方的小型接头可接压力表、泄压阀这类辅助检测元件，不用额外在管路上开孔焊接，减少了现场加工的工作量，也降低了焊接缺陷带来的泄漏风险。设计过程中首先考虑的是安装边界的适配性，整体组件的外接接口全部采用同轴度公差控制，安装时不需要额外调整管路角度，对接后可以直接通过锁紧螺母或者法兰螺栓完成固定，相邻接口之间的间距经过测算，预留了扳手操作的空间，不会出现安装时工具无法卡紧紧固件的问题。管路壁厚的选取结合了常规低压流体输送的压力等级要求，在保证承压能力的前提下尽可能控制整体重量，避免管路自重过大对连接端造成额外的载荷，长期运行下不会出现接口变形的问题。接头位置的密封结构采用锥面配合加密封垫的组合形式，相比单一的平面密封，

　　在存在轻微安装角度偏差的情况下依然能保证密封效果，适配现场安装时不可避免的小范围公差累积。从流体流动的角度考量，管路内部的所有过渡位置都做了圆角处理，没有直角突变的结构，流体经过分流位置时不会产生明显的紊流，降低了输送过程中的压力损失，也减少了流体中杂质在管路拐角处沉积的概率，延长管路的维护周期。这套组件的结构拆分也做了优化，所有接头和主体管路之间都采用可拆卸的连接方式，当某个接头出现磨损或者密封失效时，不需要更换整个管路组件，只需要更换对应的接头零件即可，降低后期的维护成本。在实际设备配套中，这类管路组件可以直接预装在设备的流体回路板上，提前完成耐压测试后再进行整体装配，减少设备总装时的管路调试工作量，

　　各接口的位置精度可以控制在毫米级，和设备上其他阀组、泵体的接口能实现无应力对接，避免强行对接造成的密封件早期损坏。另外，弯管段的结构强度也做了加强处理，在管路承受内部压力冲击时，弯管位置不会因为应力集中出现开裂，适配存在轻微水锤现象的输送工况，不需要额外增加管路支撑点就能保证运行稳定性。
