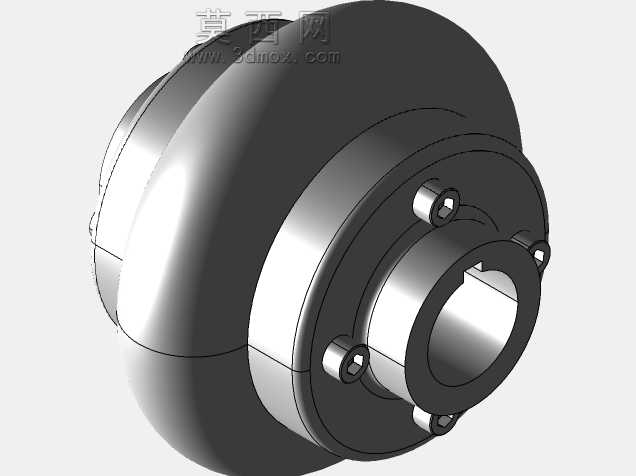

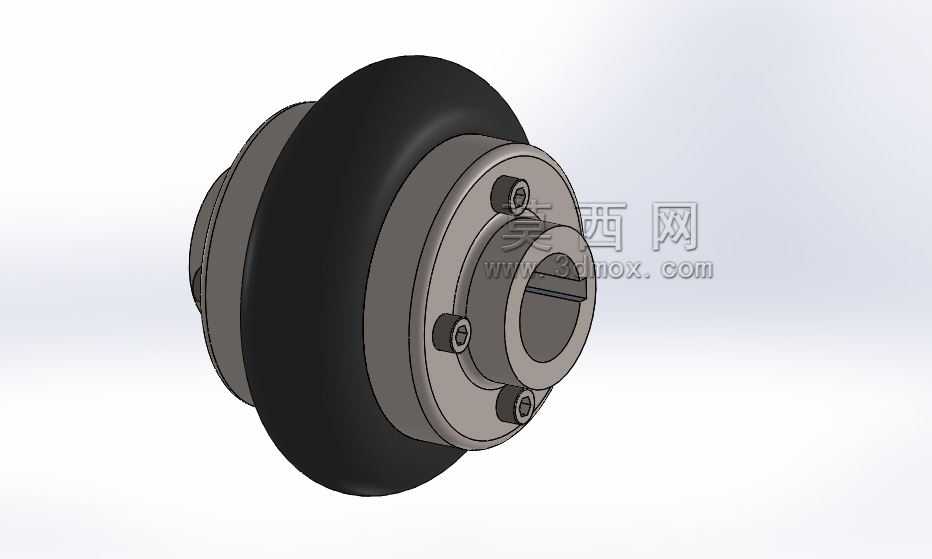

在各类存在冲击载荷、两轴安装对中存在偏差的传动场景中,这类轮胎式缓冲联轴器是应用占比极高的挠性传动连接件,区别于刚性联轴器无法补偿安装误差、无缓冲能力的特性,这类结构从设计之初就瞄准了带负载启停频繁、传动端存在振动冲击的工况需求。从结构组成来看,该联轴器核心分为三个功能部分,两侧为金属轮毂,中间为环形橡胶轮胎体,轮毂上均匀分布的紧定螺钉用于实现与传动轴的周向与轴向固定,安装时无需额外加工键槽的场景下,紧定螺钉可直接顶紧轴面完成固定,若传递扭矩较大,也可在轮毂内孔加工键槽配合平键使用,适配不同扭矩等级的传动需求。中间的橡胶轮胎体是实现缓冲功能的核心,采用天然橡胶与合成橡胶混炼配方,内部嵌入帆布或人造丝帘布作为增强骨架,
既保证橡胶体的径向弹性,又能避免大扭矩传递下橡胶体发生撕裂失效,这种结构可以补偿两轴之间的径向偏移、角向偏移以及轴向窜动,实际安装时允许的径向偏移量可达数毫米,角向偏移允许范围在1度到2度之间,轴向窜动补偿量也能覆盖多数普通传动场景的轴系窜动需求,大幅降低了轴系对中安装的精度要求,减少现场安装调试的工时成本。从实际应用场景来看,这类联轴器广泛用在泵类传动、风机传动、轻工输送设备、中小型矿山设备的传动连接环节,尤其是在设备启停瞬间会产生冲击扭矩的场景,橡胶轮胎体可以通过自身的弹性形变吸收冲击能量,避免冲击载荷直接传递到电机或被驱动设备的轴承、齿轮等核心部件上,有效延长整套传动系统的易损件使用寿命。在设计建模过程中,
需要重点把控几个关键尺寸边界,首先是轮毂的内孔直径公差,需要与适配的传动轴直径形成间隙配合,保证安装时可以顺利套入轴端,同时紧定螺钉的安装位置要避开轴上的键槽区域,保证顶紧时的接触面积足够;其次是橡胶轮胎体的截面厚度,厚度直接决定了联轴器的缓冲能力与额定扭矩,厚度过大则会导致传动扭转刚度不足,传动精度下降,厚度过小则缓冲能力不足,无法有效吸收冲击,需要根据目标传递扭矩范围匹配对应的橡胶体截面参数;另外两侧轮毂的安装端面平行度需要控制在合理公差范围内,避免安装后橡胶体出现单侧受挤压的偏载情况,导致橡胶体提前老化失效。从外形安装尺寸来看,这类联轴器的径向最大尺寸为轮胎体的外径,选型时需要确认安装位置的径向空间是否足够,
避免与周边的设备护罩、机架结构发生干涉,轴向安装长度为两侧轮毂外端面之间的距离,需要匹配两轴轴端的预留间距,安装时不需要移动两侧的电机或被驱动设备,直接将联轴器拆分后分别固定在两轴端,再将中间橡胶体与两侧轮毂通过螺栓或压合结构连接即可,维护更换时也无需拆解整套轴系,仅需更换中间的橡胶轮胎体就能恢复传动性能,维护成本远低于整体式的刚性联轴器。在不同转速工况下,这类联轴器的许用补偿量会随转速升高而降低,高转速场景下需要严格控制两轴的对中偏差,避免橡胶体受到过大的交变应力产生发热老化,橡胶材质本身具备一定的阻尼特性,还能在传动过程中耗散部分振动能量,降低整套设备运行时的振动噪声,改善车间作业的声学环境。建模时需要注意橡胶体与金属轮毂的配合面设计,轮毂上与橡胶体接触的位置需要设计防滑的齿槽或压合台阶,保证扭矩传递过程中橡胶体与金属轮毂之间不会出现相对打滑,避免扭矩传递失效,紧定螺钉采用内六角圆柱头结构,沉入轮毂表面的沉孔内,避免高速旋转时螺钉突出产生风阻或安全隐患。
