欧规插脚便携式直充充电器结构设计

项目分类:电池 发布时间:2021-11-04 ID:368029
  • 欧规插脚便携式直充充电器结构设计
  • 欧规插脚便携式直充充电器结构设计
  • 欧规插脚便携式直充充电器结构设计
  • 欧规插脚便携式直充充电器结构设计

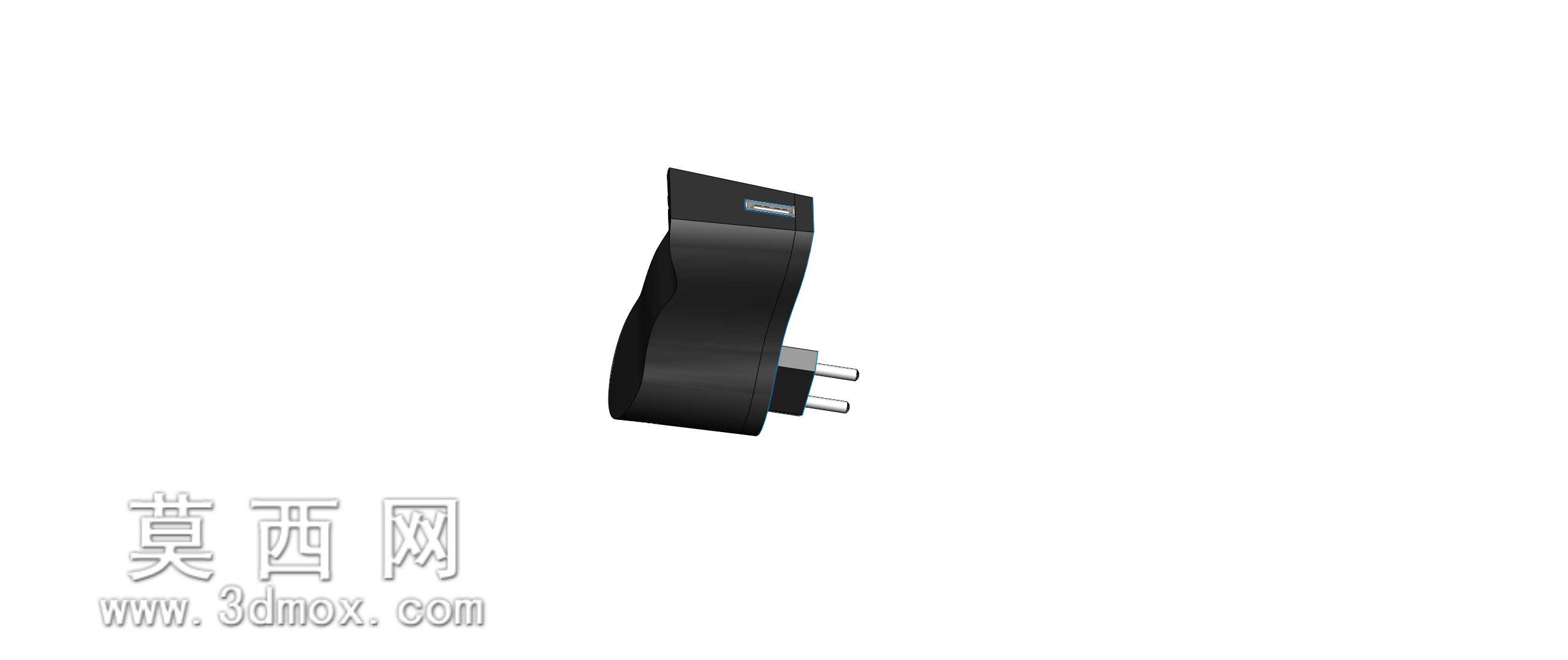

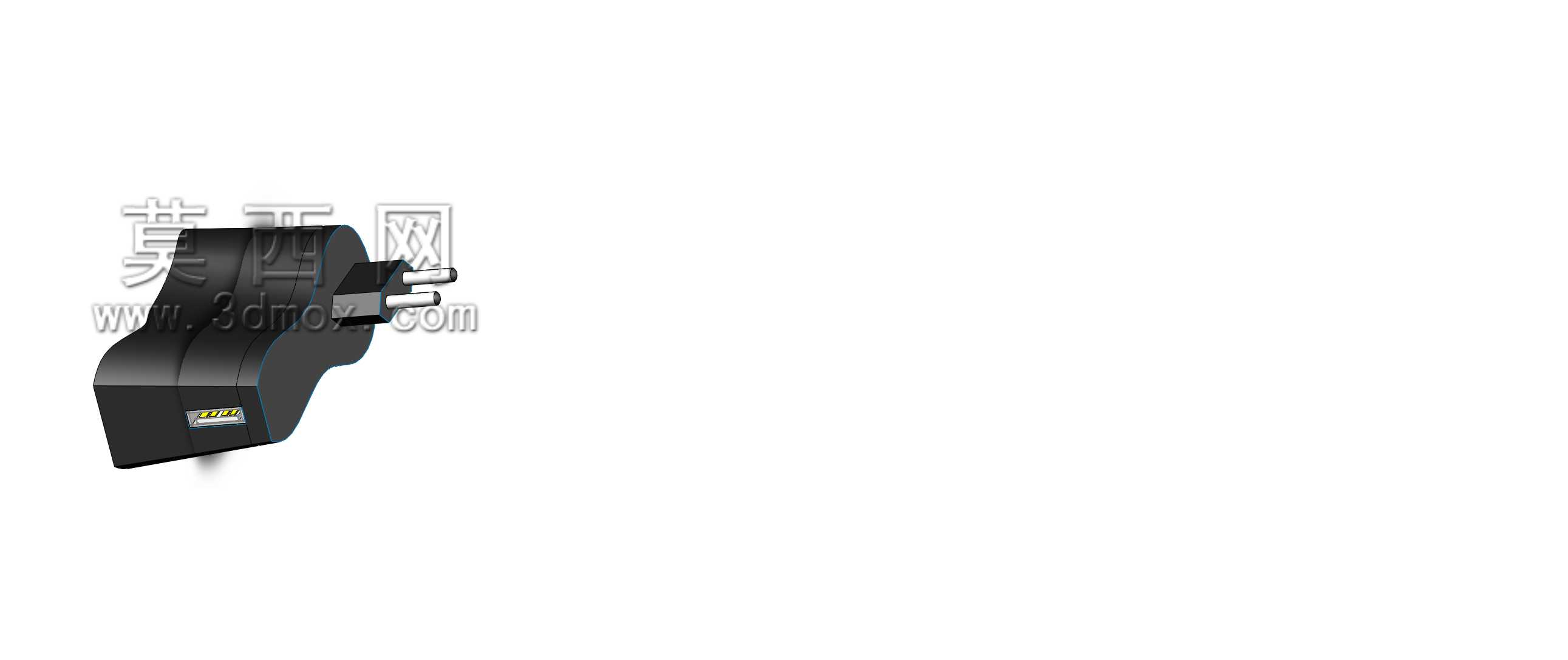

  日常随身电子设备的补能场景里,直插式便携充电器是覆盖场景最广的配件之一,不管是差旅途中的酒店墙面插座、办公区桌面墙插,还是居家环境的墙面取电点位,这类一体化插脚设计的充电头都能直接插装取电,不需要额外搭配输入线材,相比带延长线的电源适配器,能大幅减少随身收纳的占用空间,也避免了线材缠绕、遗失的问题。这款直充充电器采用欧规双圆柱插脚的结构设计,插脚直接集成在壳体上,插装时插脚与墙面插座的铜套接触导通,内部的AC-DC转换电路将市电转换为适配数码设备的低压直流输出,壳体侧面预留的USB输出接口可以直接连接充电线材,为手机、蓝牙耳机、便携移动电源等小功率数码设备供电。

  从结构设计的角度来看,这款充电器的壳体采用上下扣合的装配方式,壳体边缘做了圆弧过渡处理,既避免了注塑成型后的锐边毛刺,也能提升插装、拔取时的握持手感,不会因为棱角硌手影响操作体验。插脚的排布完全遵循欧规插座的孔位间距标准,两个圆柱插脚的同轴度、伸出长度都做了公差约束,保证插装时能顺畅插入插座孔位,不会出现卡滞、插不到位导致接触不良的问题,同时插脚与内部PCB板的连接采用铆接加固的方式,避免多次拔插后插脚松动、移位,影响导通稳定性。内部的电路腔体做了分隔筋设计,将高压输入区域与低压输出区域做物理隔离,满足安规设计的爬电距离要求,避免高压串入低压侧带来的安全隐患,同时壳体内部预留了灌封胶的填充空间,量产时可以通过灌封处理提升内部元器件的固定强度,也能增强散热、绝缘性能。

  外形尺寸上,这款充电器的整体轮廓做了紧凑化设计,插脚所在的端面尺寸刚好匹配欧规插座的安装边界,插装后不会遮挡相邻的插座孔位,避免一个充电头占用多个插座点位的问题,在多联排插、紧凑排布的墙面插座上使用时,不会影响其他插座的正常取电。壳体的厚度控制在常规随身收纳的允许范围内,可以直接放入牛仔裤口袋、通勤包的侧袋,不会因为厚度过大产生硌压的异物感。输出接口的位置设置在壳体的侧端面,插装在墙面插座上时,线材可以顺着墙面自然垂落,不会因为线材弯折角度过大导致接口处线材疲劳断裂,也能减少充电头受到的侧向拉力,避免插脚长期受侧向力出现变形。

  实际使用场景中,这类小功率直充充电器的负载适配范围覆盖绝大多数5V输入的便携数码设备,内部电路的过流、过压保护模块会实时监测输出端的电流电压参数,当出现负载短路、过流的情况时会自动切断输出,避免损坏被充电设备。壳体表面采用哑光磨砂的处理工艺,日常使用中不容易残留指纹、划痕,长期握持插拔也不会因为表面光滑出现打滑的问题。插脚的金属材质采用镀镍处理,既能提升导电性能,也能避免长期暴露在空气中出现氧化锈蚀,延长插脚的接触使用寿命,即使在湿度相对较高的环境中存放,也不会因为插脚氧化导致接触电阻变大、充电发热的问题。

  在结构建模的过程中,需要重点关注插脚与壳体的配合公差,插脚与壳体注塑嵌装的位置要做密封处理,避免日常使用中水汽、灰尘从插脚缝隙进入壳体内部,造成电路短路。上下壳体的扣合位置要做止口设计,既可以提升装配时的定位精度,也能增强扣合后的结构强度,避免摔落时壳体开裂、内部元器件脱落。输出接口的位置要做限位凸台,接口与PCB板焊接后,凸台可以顶住接口的侧边,抵消线材插拔时产生的侧向力,避免接口脱焊、松动。内部元器件的排布要充分考虑散热空间,发热较大的元器件要贴近壳体的内壁设置,通过壳体将工作时产生的热量传导散发,避免内部热量堆积导致元器件寿命衰减。
