车床用高精度回转顶尖结构设计

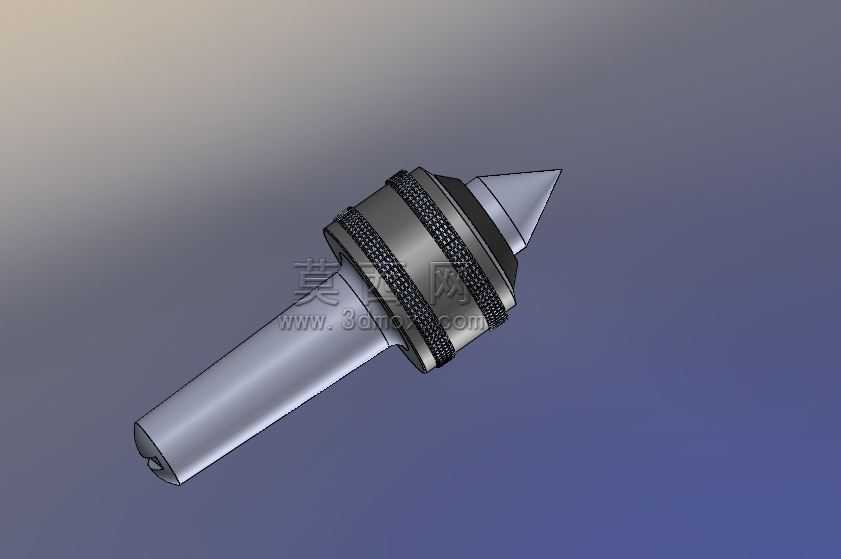

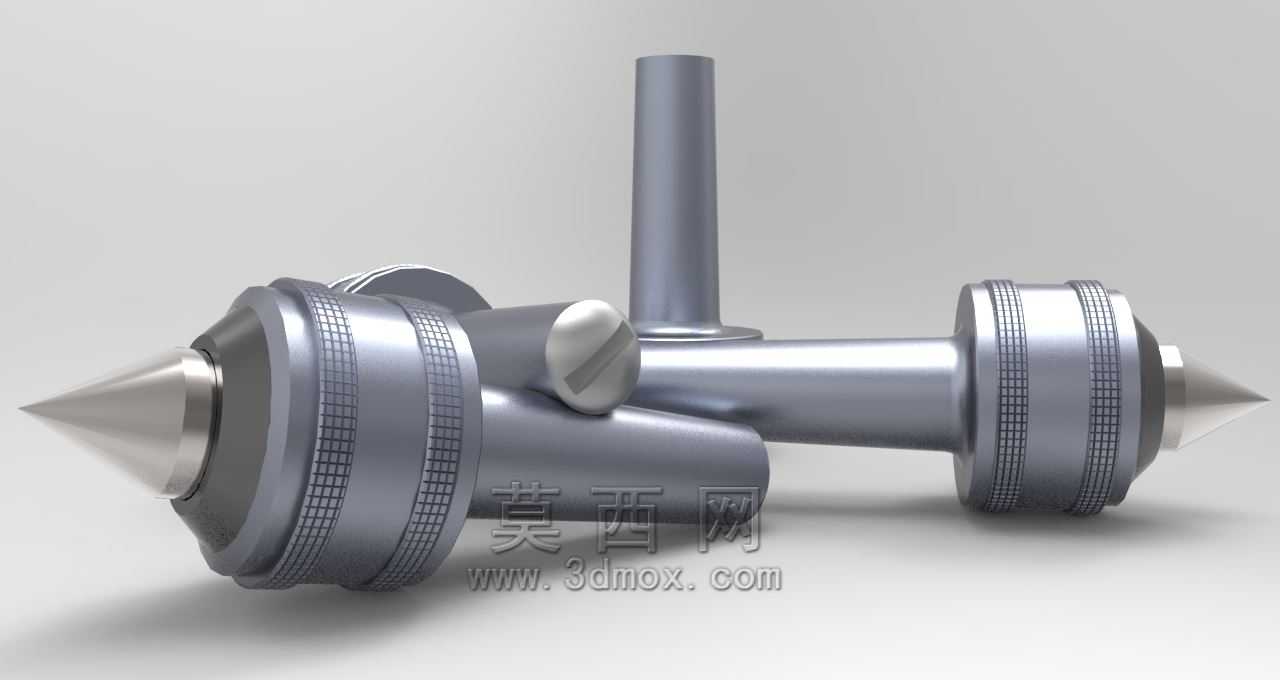

　　在普通车床、数控车床的轴类零件加工工序里，工件的轴向定位与同轴度支撑一直是影响加工精度的核心环节，这款顶尖就是针对轴类工件装夹定位需求设计的专用支撑元件。日常加工场景中，不管是细长轴的外圆车削、台阶轴的端面加工，还是带中心孔的套类零件掉头装夹找正，都需要靠顶尖顶入工件端面的中心孔，配合卡盘形成一夹一顶或者两顶尖装夹的定位体系，抵消切削过程中工件受到的径向切削力，避免工件在高速旋转时出现甩动、让刀的问题。从结构设计来看，这款顶尖采用固定顶尖的硬质合金锥头设计，锥头部分做了60度的标准锥角，这个角度是机加工领域通用的中心孔匹配角度，能和工件端面预制的A型、B型中心孔完全贴合，接触应力分布均匀，不会出现局部应力集中刮伤中心孔的情况，

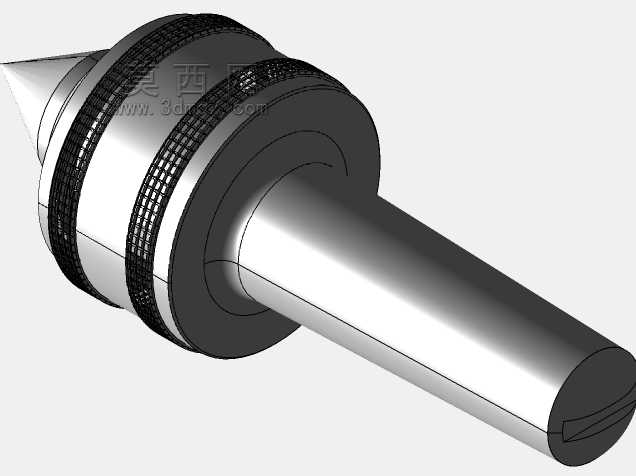

　　要是遇到重型切削、大余量粗加工的工况，也可以根据需求更换75度锥角的端头，提升大载荷下的支撑刚性。中间的滚花段是为了方便操作人员手动拆装顶尖，不需要额外借助扳手就能完成顶尖在尾座套筒内的锁紧微调，滚花的网纹深度控制在0.3毫米左右，既能保证足够的摩擦力，又不会因为纹路过深积攒切屑、切削液，日常清理维护的时候用棉纱一擦就能干净。尾部的莫氏锥柄是和车床尾座套筒配合的安装部位，锥度严格按照莫氏锥度的标准公差加工，锥面的接触面积不低于80%，安装的时候只需要将锥柄表面、尾座套筒内孔擦拭干净，用力推入就能实现自锁，不需要额外的紧固件就能传递足够的扭矩，承受加工过程中的轴向顶紧力。设计过程中首先要考虑的是顶尖的整体同轴度，锥头的尖端、

　　锥柄的轴线必须保证在同一条基准线上，径向圆跳动公差控制在0.005毫米以内，这样才能保证工件装夹后旋转过程中不会出现偏心，加工出来的外圆同轴度、端面垂直度才能满足图纸公差要求。其次是锥头部分的耐磨性，顶尖尖端在加工过程中一直和工件中心孔处于高速摩擦状态，所以锥头部分选用硬质合金材料，硬度达到HRA90以上，就算是连续加工钢件、铸铁件，也不会出现尖端磨损变钝的情况，能长时间保持定位精度，减少日常修磨顶尖的频次。安装边界方面，这款顶尖的锥柄规格适配市面上多数中小型车床的尾座套筒，整体长度控制在合理范围内，顶紧工件时的伸出量不会超过尾座套筒的最大行程，避免出现顶紧刚性不足的问题。实际使用的时候，操作人员需要先清理工件中心孔内的铁屑、毛刺，

　　再根据工件的重量、切削余量调整尾座的顶紧力，顶紧力过小会导致工件加工时出现窜动，顶紧力过大会让细长轴工件出现弯曲变形，加工出竹节形的外圆面。针对不同的加工场景，这款顶尖也能适配不同的装夹方案：两顶尖装夹的时候，需要配合卡箍拨动工件旋转，适合长径比大、需要多次掉头加工的轴类零件，能保证多次装夹的定位基准统一；一夹一顶装夹的时候，卡盘夹持工件的一端，顶尖顶住另一端，适合重切削、大余量的粗加工工序，装夹刚性更好，能承受更大的切削进给量。另外在设计的时候也考虑了日常维护的便利性，顶尖整体没有复杂的内部油路、轴承结构，属于固定顶尖结构，相比回转顶尖结构更简单，故障率更低，适合加工精度要求高、切削载荷平稳的精加工工序，不会因为内部轴承磨损出现跳动超差的问题。日常存放的时候只需要在锥头、锥柄表面涂抹防锈油，避免生锈影响配合精度即可，不需要定期拆解保养，非常适合批量加工的生产车间长期使用。
