波塞利耶直线运动机构结构设计

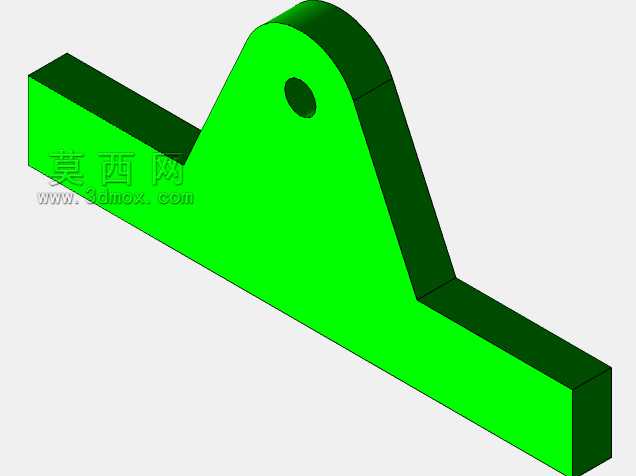

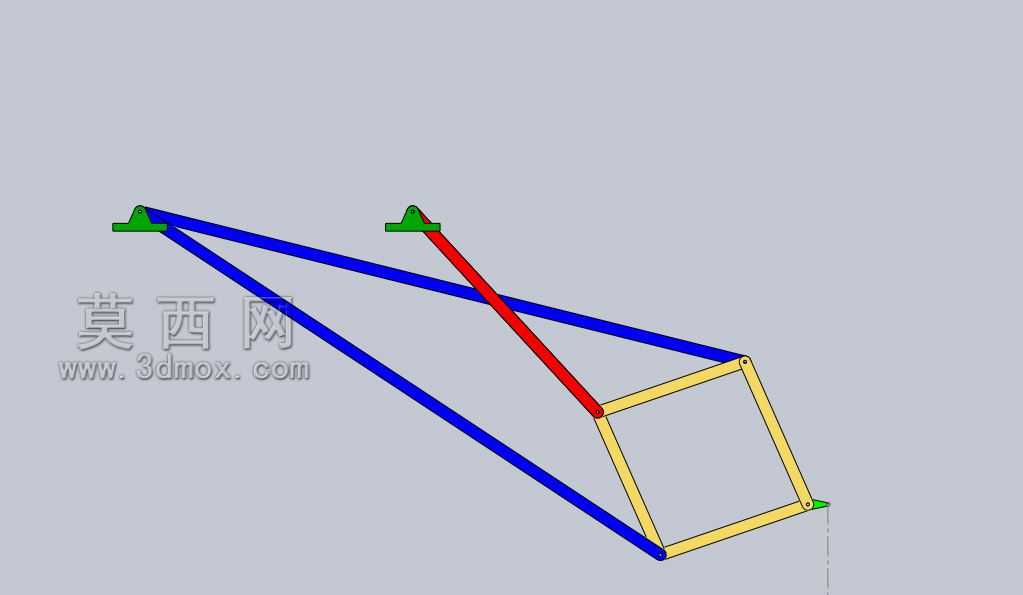

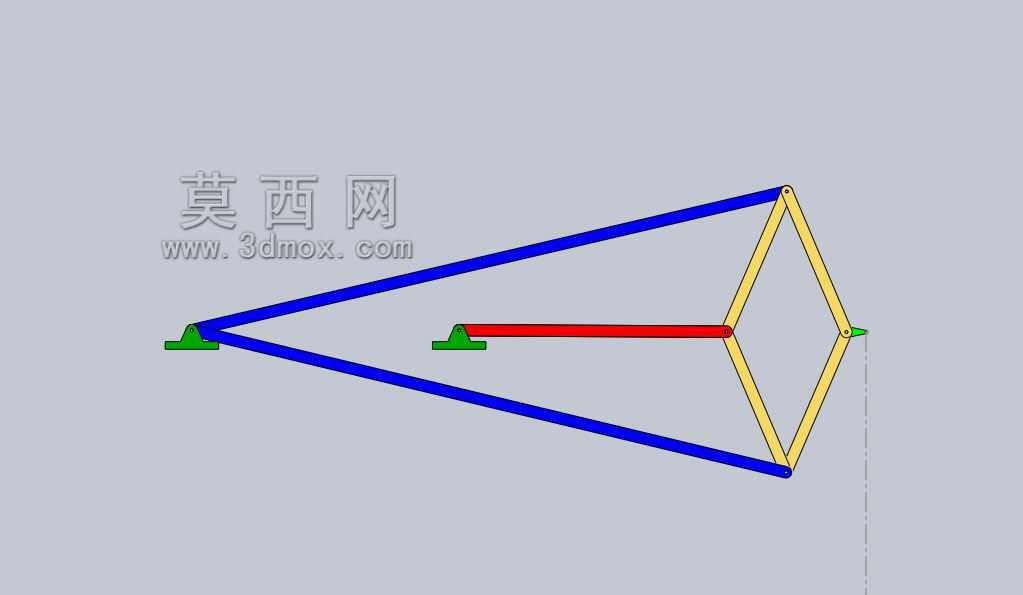

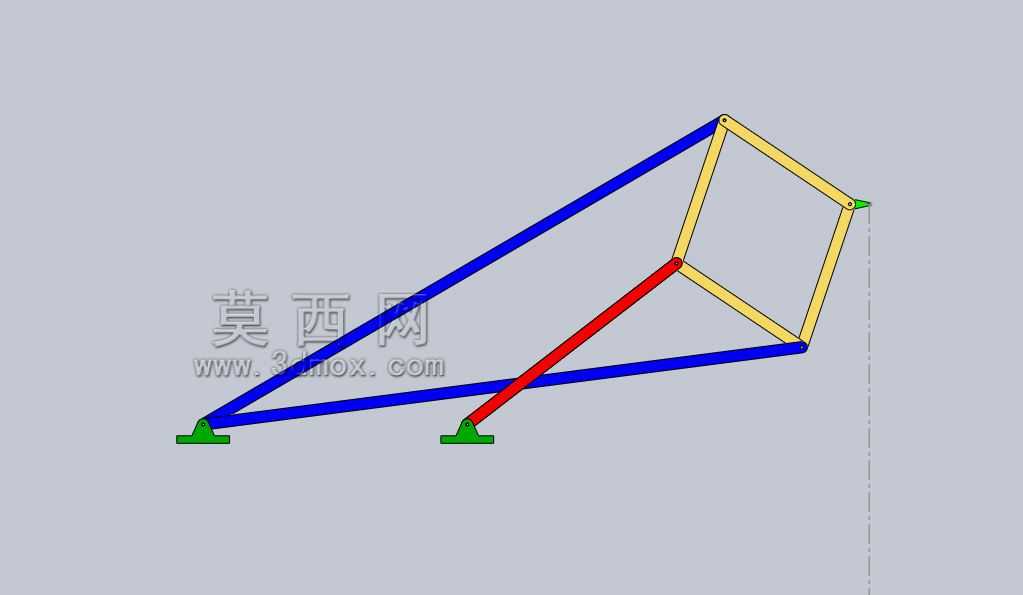

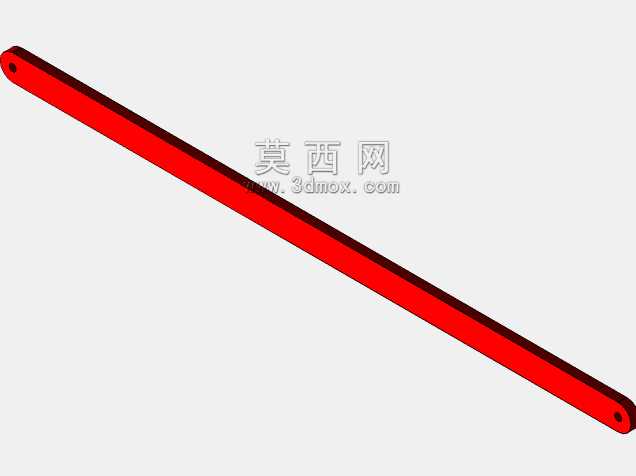

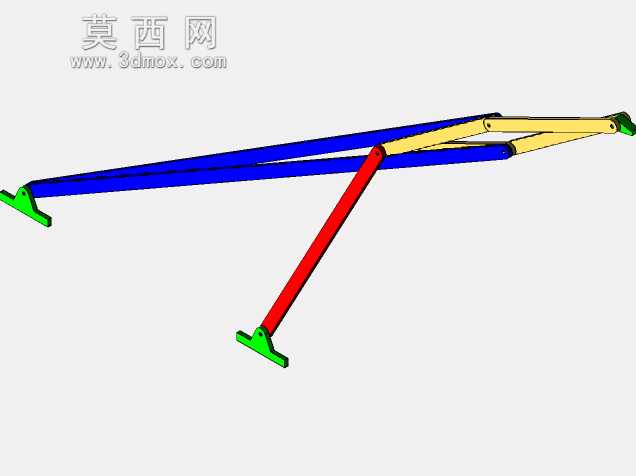

　　在精密机械传动场景中，很多工况需要将旋转运动精准转换为绝对直线运动，常规曲柄滑块结构受滑块导轨加工精度、配合间隙影响，长行程下直线度误差会被持续放大，无法满足高精度直线进给、轨迹复刻类设备的使用需求，波塞利耶机构正是为解决这一工程痛点设计的反演连杆结构。这套机构的核心逻辑是利用菱形铰接连杆组的几何反演特性，无需额外导轨约束，就能将输入曲柄的圆周摆动，转化为输出端点的绝对直线运动，从原理上规避了导轨配合带来的间隙误差与摩擦损耗。从结构组成来看，整套机构包含两个固定铰接支座，其中一个支座作为输入曲柄的回转中心，曲柄长度为固定值，另一端连接菱形连杆组的一个铰接点；菱形连杆组由六根等长配对的连杆组成，其中四根长杆构成菱形的四条边，

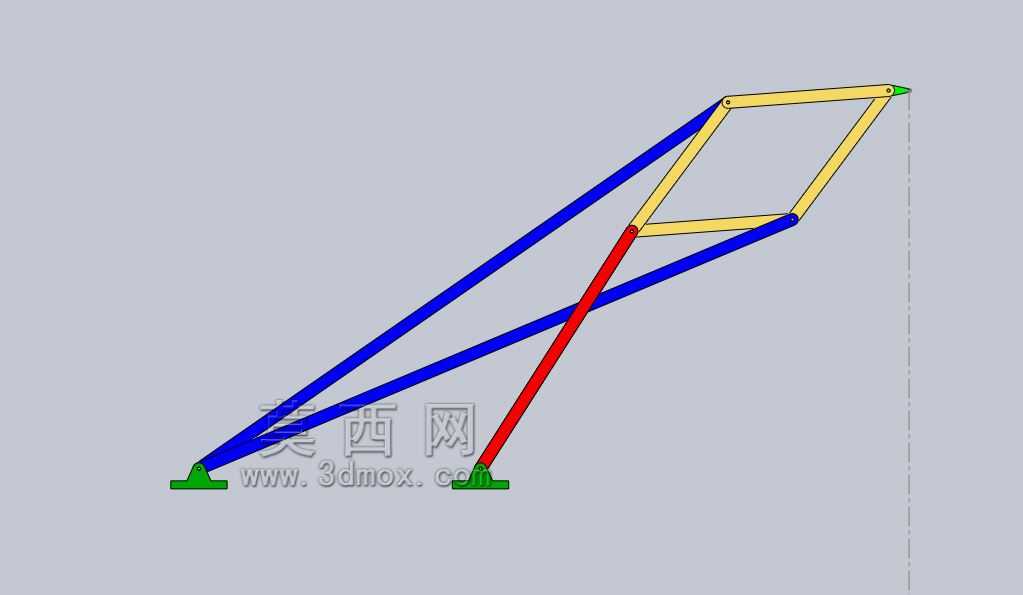

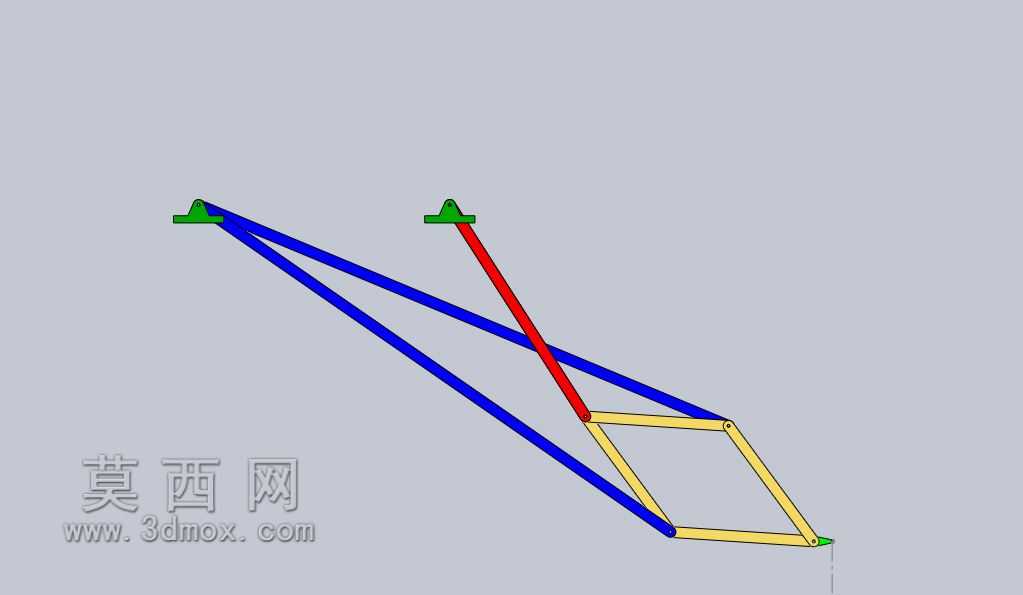

　　两根短杆分别连接菱形的两个对角点与固定支座，所有铰接位置均采用转动副连接，连杆之间的铰接间隙需要控制在0.02mm以内，避免运动过程中出现轨迹偏移。在实际安装布局时，需要严格保证两个固定铰接支座的中心距与输入曲柄的长度满足几何匹配关系：固定支座间距与曲柄长度的差值，需要和菱形连杆的短杆长度、长杆长度形成固定的几何约束，否则输出端点的运动轨迹会偏离直线，出现弧形偏差。这套机构的输出端没有额外的滑动约束，运动过程中所有摩擦都来自铰接转动副，相比传统曲柄滑块结构，摩擦阻力可降低60%以上，且不会出现滑块卡滞、导轨磨损后精度下降的问题，非常适合用在长行程高精度直线进给、无导轨直线输送、精密绘图仪轨迹输出、光学仪器镜片调整等场景。

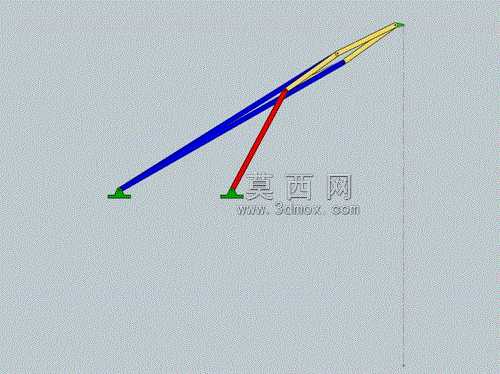

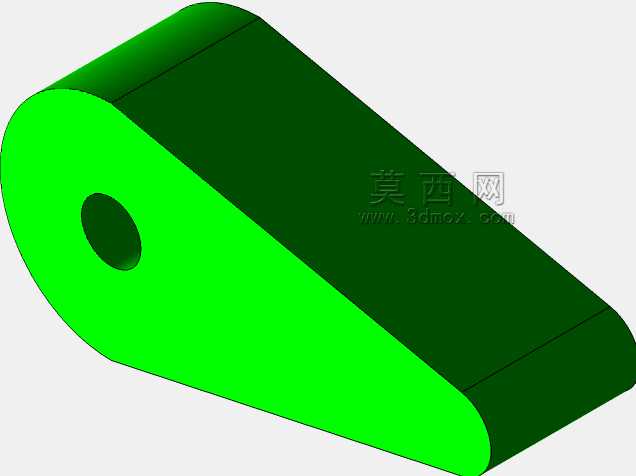

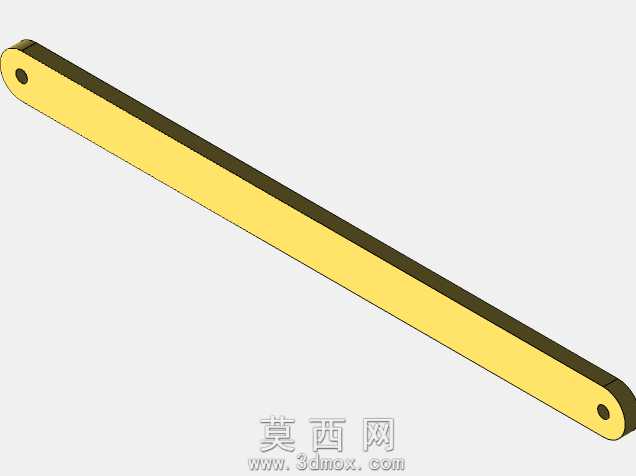

　　在做三维结构设计时，每根连杆的铰接孔同轴度需要控制在0.01mm以内，连杆自身的平面度公差不超过0.03mm，避免运动过程中出现连杆别劲、运动卡滞的问题；铰接销轴需要选用耐磨轴承钢材质，表面做淬火处理，硬度达到HRC55-60，降低长期往复运动带来的磨损，保证机构长期运行后的轨迹精度。安装边界方面，整套机构的最大外轮廓尺寸由输入曲柄的摆动角度、连杆长度共同决定，当输入曲柄做整周回转时，输出端的直线行程为菱形连杆长杆长度的2倍左右，布置安装空间时需要预留出连杆摆动的避让空间，避免周边结构件与运动中的连杆发生干涉。不同于常规直线运动机构需要配套导轨、滑块等外购标准件，波塞利耶机构完全通过连杆铰接实现运动转换，整体结构更简单，

　　维护成本更低，在一些无法布置导轨的特殊工况，比如真空环境、洁净室场景、高温辐射环境下，没有导轨润滑需求的波塞利耶机构优势更加明显，不会出现润滑脂挥发、导轨受热变形卡滞的问题。设计过程中还需要对连杆做动平衡校核，尤其是高速运行的工况下，需要调整连杆的截面尺寸，将运动过程中的惯性力波动控制在合理范围内，降低机构运行时的振动与噪音。铰接点的润滑可以采用自润滑衬套，无需定期加注润滑脂，进一步降低维护工作量。在实际选型应用时，可以根据需要的直线行程、负载大小调整连杆的长度与截面尺寸，当输出端需要承载较大负载时，可以加大连杆的截面厚度，铰接位置选用带密封的滚动轴承，提升铰接点的承载能力与使用寿命。
