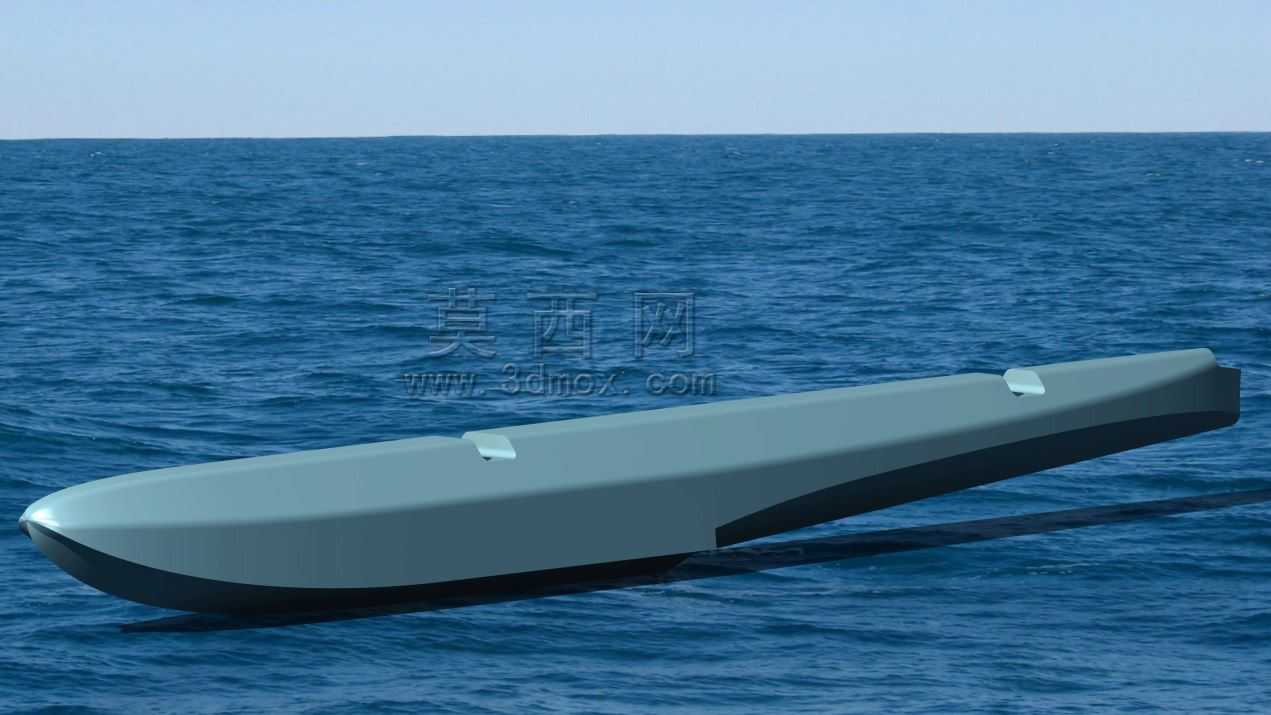

热丹无人水面航行器壳体结构设计

　　这款水面航行器的壳体设计，首先围绕近岸浅海、内河航道的水文探测、隐蔽巡检类作业场景展开，在初始构型阶段就优先考虑了低阻航行的水动力特性，整体采用拉长的纺锤式流线型剖面，艏部做了大倾角的削尖处理，能够在0.8-12节的航速区间内有效降低兴波阻力，减少航行过程中壳体表面的紊流附着，避免浪涌对航行姿态的过度干扰。从结构布局来看，壳体主体采用上下分模的成型思路，上壳体表面预留了三处嵌入式设备安装位，分别对应导航通信天线、任务载荷舱盖以及尾部的动力系统检修口，所有安装位的边界都做了2mm的凸台止口设计，配合密封胶条安装后可以实现IP67级的防水防护，能够适应高湿、高盐雾的海面作业环境，不会出现舱内进水导致电子设备损毁的问题。

　　下壳体的舯部设计了向内凹陷的压载舱安装空间，能够根据不同任务的载荷重量调整内置压载块的位置，将整艇的浮心控制在壳体总长的38%位置处，重心则低于浮心120mm，保证航行过程中遇到横向浪涌时具备足够的自扶正力矩，即使出现最大35度的横倾也能在2秒内回正，不会发生侧翻风险。壳体的尾部线型做了平滑的收窄过渡，直接适配外挂式螺旋桨推进单元的安装法兰，法兰面的安装孔位按照标准水下推进器的接口尺寸做了预留，不需要额外做转接结构就能完成动力系统的装配，同时尾部的下沿做了轻微的上翘设计，能够减少螺旋桨工作时的吸气效应，提升推进效率，避免浅水区航行时螺旋桨卷入水底杂物。在尺寸边界的控制上，壳体总长控制在2.8米，最大宽度0.6米，型深0.35米，

　　空载状态下吃水深度仅0.12米，能够在水深不低于0.2米的浅滩、河道区域顺利通行，不会出现触底搁浅的问题；壳体的最大外轮廓没有突出的外挂结构，所有外置设备都嵌入壳体表面安装，既能够降低航行阻力，也能避免靠岸时碰撞损坏外置部件。设计过程中针对壳体的壁厚做了梯度优化，艏部碰撞区域的壁厚设置为8mm，采用高强度玻璃钢材质时可以承受5节航速下的硬质漂浮物撞击，舯部舱室区域的壁厚设置为5mm，在保证结构强度的前提下尽可能降低壳体自重，提升有效载荷的搭载能力，尾部动力安装区域的壁厚则做了局部加强，增加了3mm的加强筋结构，抵消螺旋桨运转时产生的持续振动，避免长期使用后出现连接部位疲劳开裂的问题。壳体内部设置了三道横向的隔舱板，

　　将内部分为艏部电子舱、舯部任务载荷舱、尾部动力舱三个独立区域，隔舱板与壳体主体一体成型，即使单个舱室出现意外进水，也不会蔓延到其他舱室，保证航行器不会快速沉没，预留足够的返航或者回收时间。上壳体的表面做了哑光的低可视度涂层处理，既能够减少海面阳光反射造成的光学信号暴露，也能降低紫外线长期照射造成的材质老化，延长壳体的实际使用寿命。在细节设计上，壳体的舭部位置做了连续的折角线设计，能够在高速航行时产生一定的升力，将部分船体抬离水面，进一步降低航行阻力，同时折角线也能起到抑制横摇的作用，提升航行过程中的姿态稳定性，保证搭载的探测设备能够获得稳定的工作平台，不会因为船体晃动过大导致采集的数据失真。这款壳体的设计没有冗余的装饰性结构，所有的曲面造型、结构加强、安装位预留都围绕实际作业需求展开，既兼顾了水动力性能，也充分考虑了实际装配、使用、维护过程中的便利性，能够适配多种不同的任务载荷，在水文测绘、水域巡检、环境监测等场景下都能稳定发挥作用。
