机械加工用定位夹紧刺刀工装结构

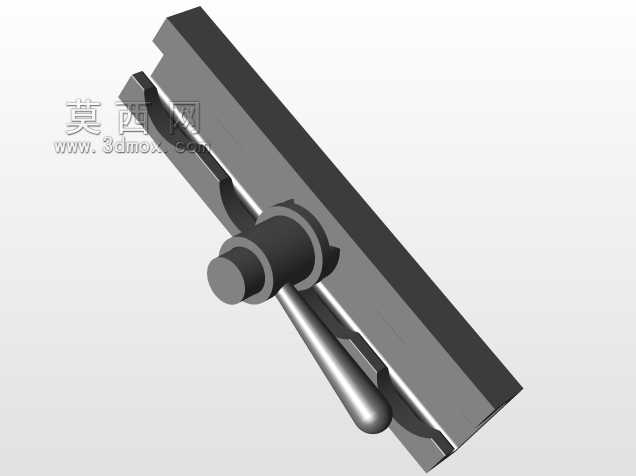

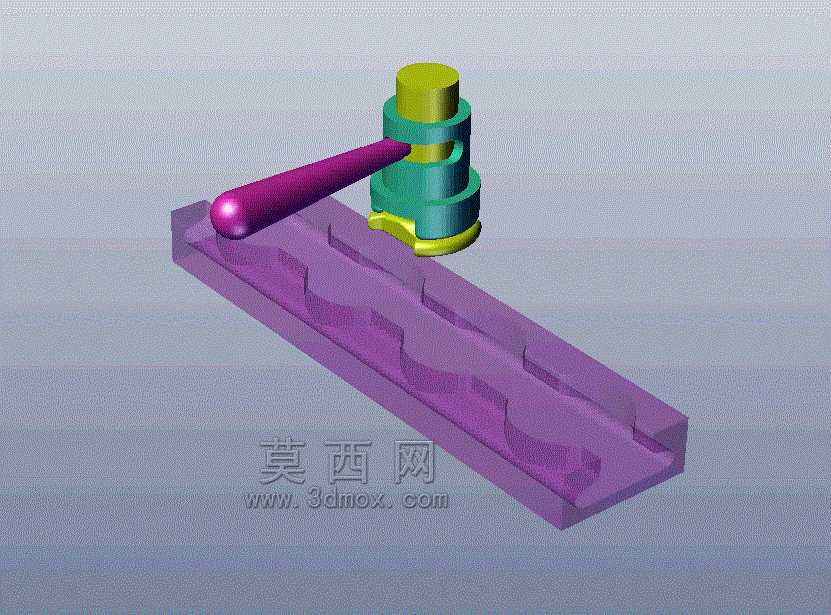

　　在精密机械加工的工序流转场景中，这类刺刀结构常作为快换工装的核心锁紧部件使用，常见于组合夹具的工位切换、小型自动化设备的模组快装环节，替代传统螺栓锁紧的繁琐操作，能将工装更换的辅助时间压缩七成以上，适配多品种小批量的柔性生产需求。从结构组成来看，整套部件包含长槽型固定基座、带偏心锁紧段的旋转销轴、操作手柄三个核心部分，固定基座上开设的连续阶梯槽是匹配外部定位凸台的关键结构，槽体的截面公差控制在IT7级精度，能保证对接时的定位间隙不超过0.02mm，避免锁紧后出现工装窜动的问题。旋转销轴的下段设计有偏心圆弧面，当操作手柄带动销轴旋转90度时，偏心面会逐步压紧对接件的定位面，实现无间隙锁紧，销轴的上段设置有环形定位凸台，

　　与基座的安装孔配合时，能限制销轴的轴向窜动量，保证旋转动作的同轴度。操作手柄采用圆头长杆结构，力臂长度经过核算，单人徒手操作时就能输出足够的锁紧力矩，不需要额外借助扳手等工具，手柄表面做了圆弧过渡处理，长期操作也不会出现硌手的问题。设计这类结构时，首先要核算锁紧力的大小，根据所承载工装的重量、加工时的切削冲击力，反推偏心面的偏心距参数，偏心距过小会导致锁紧力不足，加工过程中容易松脱，偏心距过大则会导致操作力矩过大，切换时费力，同时还要考虑磨损补偿的空间，偏心面与基座槽体的接触位置预留了0.1mm的修配余量，长期使用出现磨损后，可以通过修磨偏心面恢复锁紧精度。安装边界方面，固定基座的底面为基准安装面，需要保证平面度不超过0.

　　01mm/100mm，通过四个沉头孔固定在设备工作台或者模组基板上，安装孔的位置度公差控制在0.05mm以内，保证与对接工位的定位精度匹配；旋转销轴的顶部高出基座上表面的高度为15mm，操作手柄的旋转半径为80mm，安装时需要预留出足够的操作空间，避免周围的管线、其他工装部件干涉手柄的旋转动作。在实际使用场景中，这类刺刀结构还常被用在检测工装的快速装夹上，针对小型冲压件、注塑件的尺寸检测，不需要逐个拧动压紧螺丝，扳动手柄就能完成工件的装夹与拆卸，大幅提升检测环节的效率。结构的材质选择上，与工件接触的偏心锁紧面、基座槽体的定位面采用淬火处理，硬度达到HRC45-50，提升耐磨性能，延长工装的使用寿命，操作手柄则采用45号钢调质处理，

　　保证足够的强度，不会因为频繁操作出现变形断裂的问题。整套结构没有复杂的弹性元件、液压气动组件，纯机械结构的可靠性更高，在车间多粉尘、多切削液的恶劣工况下也能稳定工作，不需要频繁的维护保养，只需要定期在旋转销轴的配合面涂抹少量润滑脂，就能保证旋转动作的顺畅。
