基于拓扑优化的L型承重支撑臂结构设计

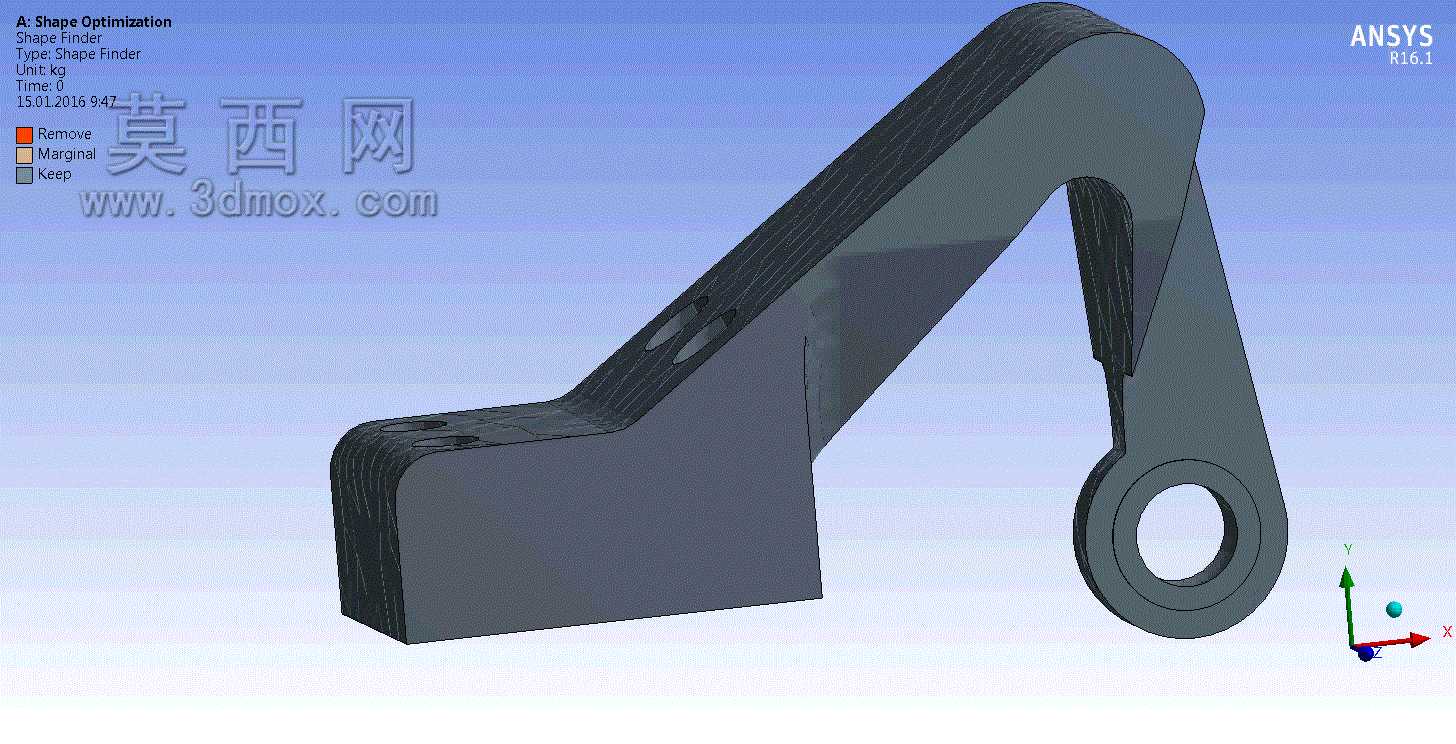

　　该支撑臂结构采用形状优化设计思路完成构型迭代，最初的设计输入来自重载工位的悬臂承载需求，这类构件常见于自动化生产线的悬臂工装、重载检测设备的支撑支架、航空地面保障装备的挂载臂等场景，需要在固定安装边界下承受端部的交变垂向载荷与侧向倾覆力矩，同时严格控制自身重量以降低安装基座的负载。从构型来看，构件整体呈L型布局，底部为平直安装段，设置有两组安装孔位用于与基座端面贴合锁紧，安装段的厚度与接触面平面度经过匹配校核，能够保证装配后无附加安装应力，避免长期受载出现连接面滑移。向上延伸的臂身采用变截面过渡设计，在靠近安装基座的根部区域保留了足够的截面厚度，这一区域是弯矩传递的核心路径，优化过程中通过力学迭代保留了主要传力路径上的材料分布，

　　剔除了低应力区域的冗余材料，臂身两侧的曲面过渡完全贴合应力流线走向，没有出现直角突变的应力集中结构，能够有效降低交变载荷下的疲劳失效风险。臂身端部设置有带通孔的铰接端，孔位的同轴度与端面垂直度经过公差匹配，可与配套的销轴、铰接座配合实现端部执行件的转动连接，铰接端的环形截面厚度经过接触应力校核，能够承受铰接副传递的径向载荷与局部挤压应力。整个优化过程围绕传力路径的材料保留逻辑展开，没有为了追求轻量化过度削减关键受力区域的材料，在非主要承力的臂身中部区域，通过材料去除形成了流畅的曲面轮廓，既降低了整体自重，也避免了传统等截面设计带来的材料浪费。从安装边界来看，底部安装段的孔位间距、

　　接触面宽度均适配通用的工业型材安装基准与机加工基座的安装尺寸，不需要额外制作过渡转接板即可完成装配，铰接端的孔径尺寸匹配常规标准销轴系列，可直接与同规格的标准铰接配件互换。在实际使用场景中，这类经过形状优化的支撑臂相比传统经验设计的等截面构件，自重可降低三成以上，同时根部最大应力与端部变形量均能满足设计许用值要求，尤其适合对构件自重有严格限制的航空配套工装、移动设备挂载支架等场景，不会因为构件自身重量过大导致整机重心偏移。设计过程中针对铰接端的载荷输入工况，分别校核了静载满载、偏载冲击、长期交变载荷三种工况下的应力分布，对臂身与安装段过渡区域的圆角半径做了多轮迭代调整，避免该区域出现应力峰值超过材料屈服强度的情况，

　　同时臂身的外轮廓曲面均采用顺滑曲率过渡，没有出现加工死角，既适合采用机加工方式完成实体加工，也适合采用增材制造工艺直接成型，不需要额外添加支撑结构即可完成制造。在装配适配性上，安装段的底面设置有定位止口结构，能够在装配时快速与基座的定位槽配合完成初定位，降低装配找正的时间成本，铰接端的孔位内部预留了润滑脂注油通道的扩展空间，后续如果需要长期铰接转动，可直接在原有结构基础上加工注油孔与油槽，不需要对整体构型做大幅修改。
