苏27战斗机飞行流场仿真三维数模

　　该三维数模围绕苏27战斗机的飞行气动特性搭建，核心服务于航空领域的气动性能验证、结构载荷匹配设计环节，可直接对接流体仿真计算流程，为飞行器的气动优化、飞行姿态控制逻辑校准提供可视化的数模支撑。在实际工程应用中，这类带流场特征的飞行器数模，既可以用于航空院校的空气动力学教学演示，帮助学员直观理解高速飞行状态下机体周边的气流分布规律，也能支撑航空研发环节的初步气动校核，在方案设计阶段快速验证不同飞行迎角、来流速度下的机体表面压力分布，减少后续风洞试验的迭代次数，降低研发阶段的试错成本。数模完整还原了苏27的翼身融合气动布局特征，包括后掠翼的翼型曲率、双垂尾的安装倾角、发动机进气道的唇口轮廓、尾喷口的结构边界，

　　所有外形曲面均按照气动设计的连续性要求构建，曲面间的G2连续过渡完全贴合真实飞行器的气动外形加工要求，避免因曲面折角导致仿真计算中出现非物理的气流分离误差。从设计思路来看，数模构建时优先保障了气动关键区域的几何精度，机翼前缘的半径变化、边条翼的延伸弧度、机身与机翼衔接处的翼根整流外形都做了精准还原，这些区域是飞行过程中产生涡流、影响整机升阻比的核心部位，数模中没有对这类关键特征做简化处理，能够保证流场计算时涡流的生成、发展轨迹与真实飞行状态一致。数模的安装边界与尺寸比例严格参照实机的气动等效尺寸设定，整机的长宽高比例、机翼展弦比、平尾与主翼的相对位置、垂尾的高度与后掠角度均符合气动仿真的尺寸输入要求，

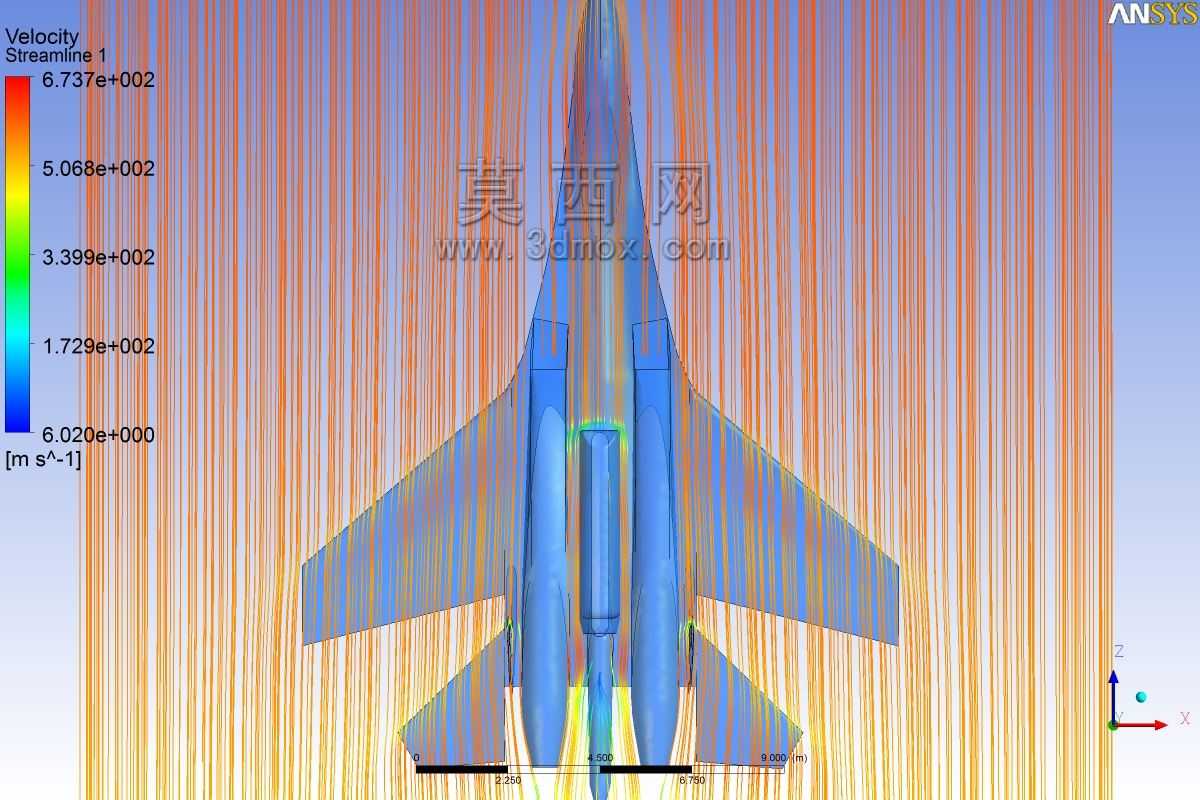

　　在导入流体仿真软件时无需额外做尺寸缩放与位置校准，可直接划分流体网格开展计算。流场部分的数模构建覆盖了整机外围的计算域，来流方向的网格加密区域对应机体前方的未扰动气流区，机体周边的边界层网格厚度按照高速飞行的雷诺数要求设定，能够精准捕捉附面层内的速度梯度变化，尾流区的网格延伸范围足够覆盖尾喷流与机体尾涡的发展区域，可完整呈现飞行状态下从机头驻点到机尾远场的全流程流线分布。数模中呈现的速度流线分布，对应高亚音速飞行状态下的气流流动特征，不同颜色的流线对应不同的气流速度区间，可直观看到机翼上表面的气流加速区域、机身附面层的气流速度变化、尾喷口处的高速射流与周边来流的掺混状态，这些可视化结果能够直接辅助设计人员判断整机的升力分布是否合理、

　　是否存在局部阻力过大的区域、垂尾是否会受到边条翼涡流的不利干扰。在结构设计匹配层面，该数模的外形曲面可直接作为机体结构设计的输入基准，结构设计人员可基于该外形数模向内偏移得到蒙皮厚度，进一步布置内部的翼梁、框、肋等承力结构，同时结合流场计算得到的表面压力载荷，为后续的结构强度校核提供准确的载荷边界条件，确保结构设计既能满足气动外形要求，又能承受飞行过程中的气动载荷。针对飞行控制相关的设计工作，该数模输出的不同姿态下的气动参数，可用于飞控系统的控制律设计，通过不同迎角、侧滑角下的升力、阻力、力矩系数计算结果，校准飞控系统的舵面偏转控制逻辑，保障飞行器在不同飞行状态下的操纵稳定性。数模在构建时也考虑了不同仿真场景的适配性，既可以直接用于定常飞行状态下的升阻比计算，也可以通过调整计算域边界条件，模拟大迎角机动、跨音速飞行等复杂工况下的气动特性，满足不同研发阶段的仿真需求。对于航空科普与教学场景，该数模的流场可视化结果能够直观展示翼身融合布局的气动优势，帮助理解苏27战机优异机动性能背后的空气动力学原理，相比平面的理论示意图，三维带流场的数模能够更清晰地呈现气流与机体的相互作用关系，降低空气动力学相关知识的理解门槛。
