单缸微型往复式活塞动力装置结构

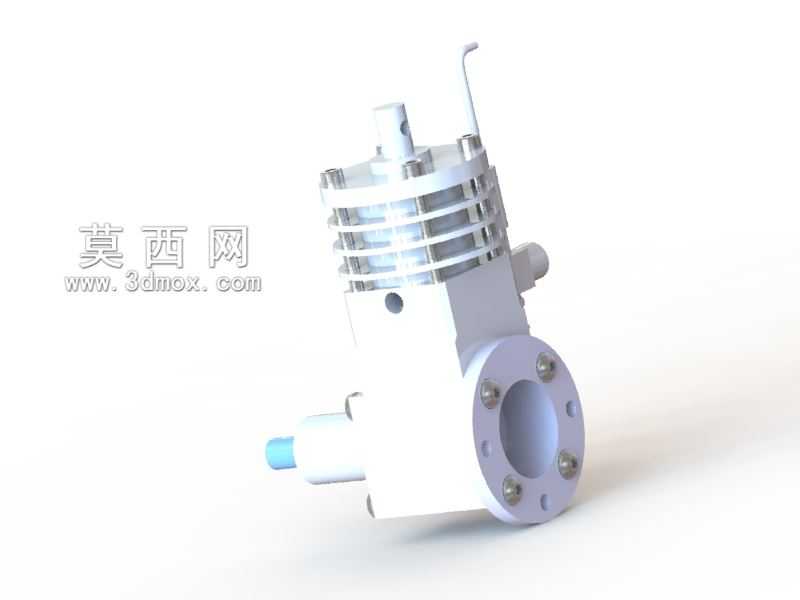

　　这款微型动力装置的设计初衷，是面向小型航模、桌面科普演示装置、微型气动工具这类对动力单元体积、自重有严苛限制的应用场景，区别于常规工业级内燃机的大尺寸大排量设计，这类微型动力单元的核心设计目标是在极小的空间边界内，实现稳定的往复式动力输出，同时兼顾装配难度与运行可靠性。从结构布局来看，该装置采用立式单缸顶置气门的经典布局，缸体部分设置了多层环形散热鳍片，这一设计是针对微型动力单元高转速运行时的散热需求做的优化——由于这类微型装置通常不会配置独立冷却循环系统，依靠外露鳍片的空气对流完成散热，鳍片的间距、厚度都经过匹配计算，既保证足够的散热接触面积，又不会因为鳍片过密增加不必要的自重，也避免加工时出现薄壁结构变形的问题。

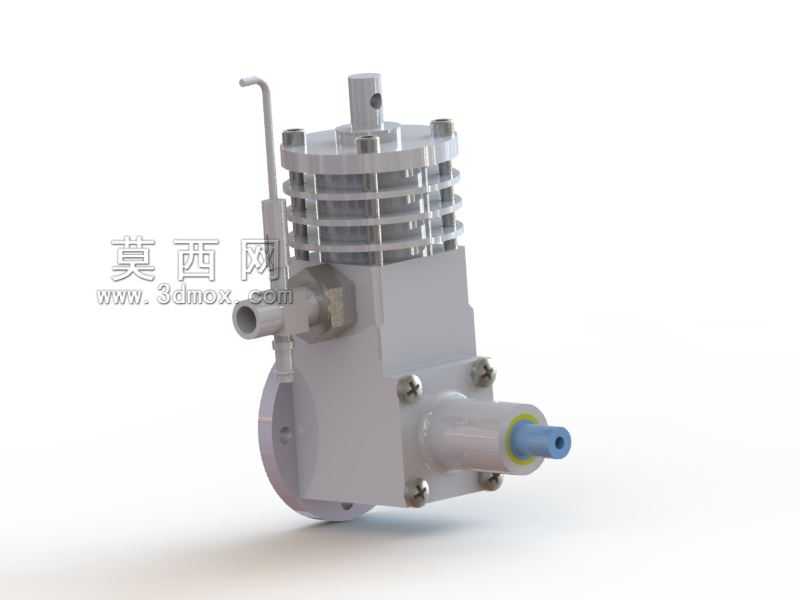

　　缸体下部与曲轴箱采用一体化铸铝结构设计，这种集成式设计能够减少分体装配带来的密封面泄漏风险，同时保证曲轴腔体的结构刚性，曲轴输出端从箱体侧部伸出，输出轴端做了阶梯轴设计，预留了联轴器、带轮的安装定位轴肩，轴端的中心孔可用于安装定位顶针，也可适配不同规格的输出连接头，方便对接不同的负载端结构。装置侧部伸出的操纵杆结构，是用于节气门开度调节的控制构件，杆身做了折弯避让设计，避免运行时与缸体散热鳍片、周边安装结构产生运动干涉，杆的根部与化油器节气门摇臂做联动连接，操纵行程经过匹配，全行程范围内不会出现卡滞、超行程顶碰的问题。进气接口设置在缸体侧部靠近曲轴箱的位置，接口采用标准圆柱管螺纹结构，可直接对接微型化油器或者进气歧管组件，

　　接口的密封面做了精车处理，保证装配后的气密性，避免进气泄漏导致的动力输出不稳定。从安装边界来看，整个装置的安装基准面为曲轴箱底部的平面，平面上预留了四个对称分布的安装螺孔，螺孔的位置度公差控制在0.02mm范围内，可直接通过螺栓固定在设备的安装机架上，不需要额外做转接板适配；整体外形的最大轮廓尺寸控制在极小范围内，缸体部分的外径、曲轴箱的长宽尺寸都经过紧凑化优化，能够嵌入到内部空间狭窄的小型设备舱内，不会与周边的油路、电路结构产生空间冲突。设计过程中，对活塞往复运动的动平衡做了针对性调整，曲轴配重块的偏心质量经过匹配计算，能够抵消活塞、连杆往复运动产生的一阶惯性力，降低高转速运行时的整机振动，避免振动传导到搭载设备的其他结构上，

　　影响设备整体的运行稳定性。缸套与活塞的配合间隙按照微型动力的运行工况做了适配，既保证活塞往复运动的顺畅性，又不会因为间隙过大导致压缩压力不足，影响动力输出效率；连杆两端的轴承孔采用同轴度精加工，保证活塞运行过程中不会出现偏磨，延长装置的连续运行寿命。这类微型动力装置在实际应用中，除了作为小型航模、车模的动力源，还可用于高校机械原理课程的结构演示，通过透明外罩替换原有缸体结构，就能直观展示四冲程内燃机的进排气、压缩、做功、排气整个工作循环，帮助学习者理解往复式动力装置的工作原理；也可作为小型便携发电单元的动力核心，搭配微型发电机组件，组成轻量化的便携供电设备，用于户外作业、应急供电等场景。在结构细节处理上，所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头部沉入安装面以下，不会突出于机体表面，既避免运行过程中螺钉与周边结构刮碰，也让整机的外形更加规整；曲轴输出端的密封采用微型骨架油封，能够有效阻挡曲轴箱内的润滑油泄漏，同时避免外部的灰尘、杂质进入曲轴箱内部，磨损内部运动构件。整个装置的结构拆分逻辑清晰，缸盖、缸体、曲轴箱、侧盖等部件都采用螺栓连接，拆装维护难度低，不需要专用的大型工装就能完成拆解、清洁、易损件更换的操作，对于个人DIY爱好者、小型设备开发者来说，适配改造的门槛较低，可根据自身的使用需求，对进气结构、输出轴连接方式、散热结构做针对性的调整，满足不同场景下的动力输出需求。
