V型十二缸动力总成结构三维设计

　　在高端乘用车、大型船舶辅机、固定式发电机组以及高性能赛事车辆的动力选型场景中，V型十二缸内燃机始终占据着大排量高功率动力单元的核心位置，这类动力装置的结构设计直接决定了整机的NVH表现、动力输出平顺性以及长期运行的可靠性。从结构布局来看，该V12动力单元采用60度夹角的V型缸体排布，两侧各设置6个独立气缸，这种排布方式能够将整机的一阶、二阶振动完全平衡，相比直列六缸机型，曲轴长度缩短近40%，整机横向安装尺寸控制在合理区间的同时，曲轴的刚性得到大幅提升，高转速工况下的曲轴扭转变形量可降低30%以上，能够适配最高7000rpm以上的持续运行需求。

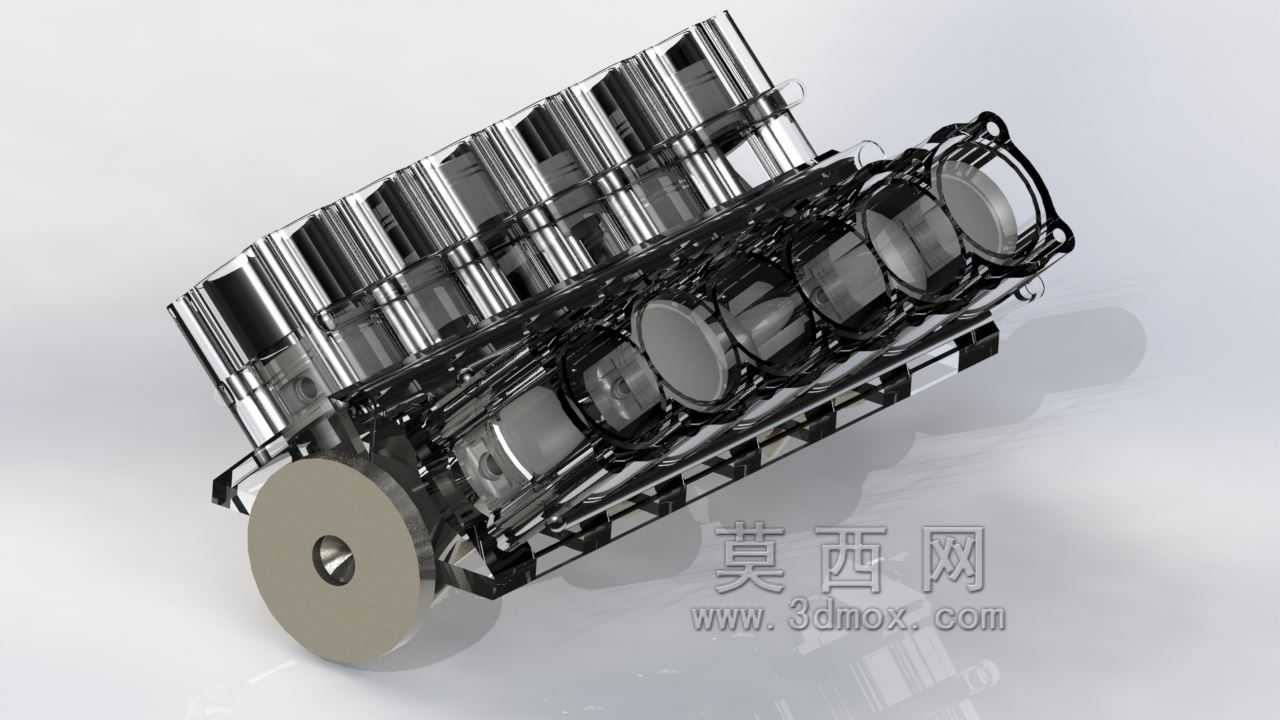

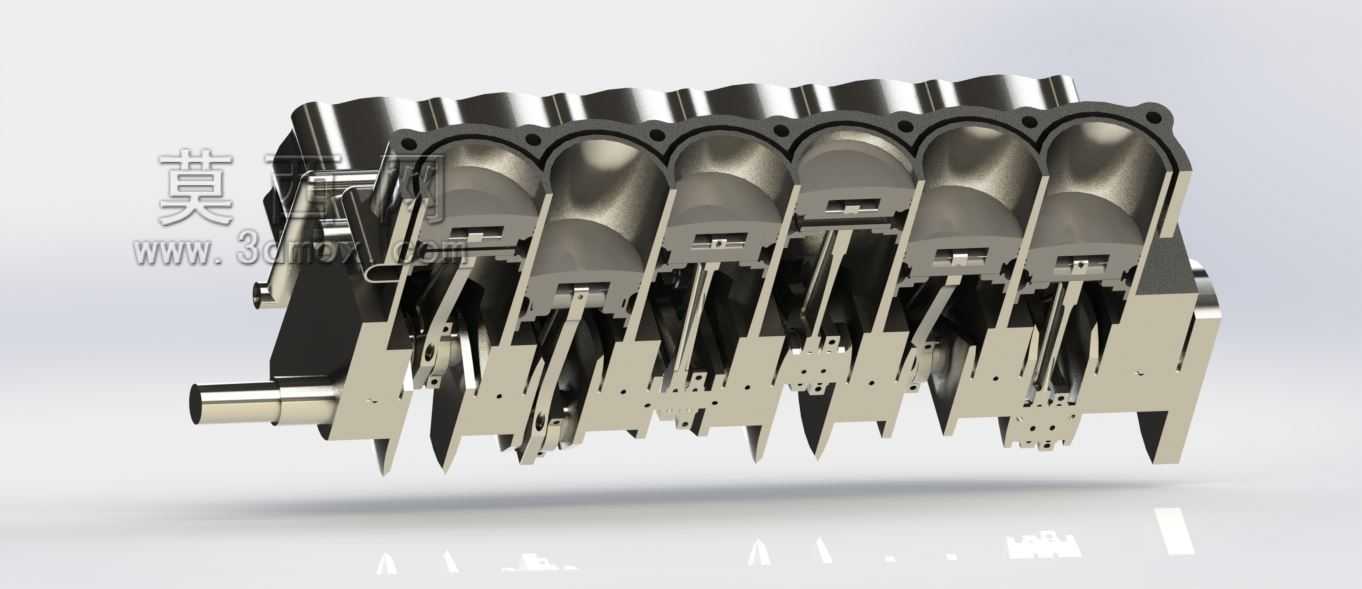

　　从实际功能实现角度，每一侧气缸的进排气道采用独立的歧管布局，进气侧预留了增压模块的安装接口，可根据不同应用场景匹配自然吸气或者双涡轮增压的进气方案，排气侧的歧管走向充分考虑了三元催化器、颗粒捕捉器等后处理装置的安装空间，排气歧管的法兰面采用标准螺栓孔位排布，无需额外改装即可对接不同规格的后处理总成。缸体部分采用整体式铝合金铸造结构，缸套采用湿式铸铁衬套设计，冷却水道围绕每个气缸呈环形布置，能够保证高负荷工况下各缸温度差控制在5摄氏度以内，避免因热变形不均导致的缸套偏磨、活塞拉缸等故障。

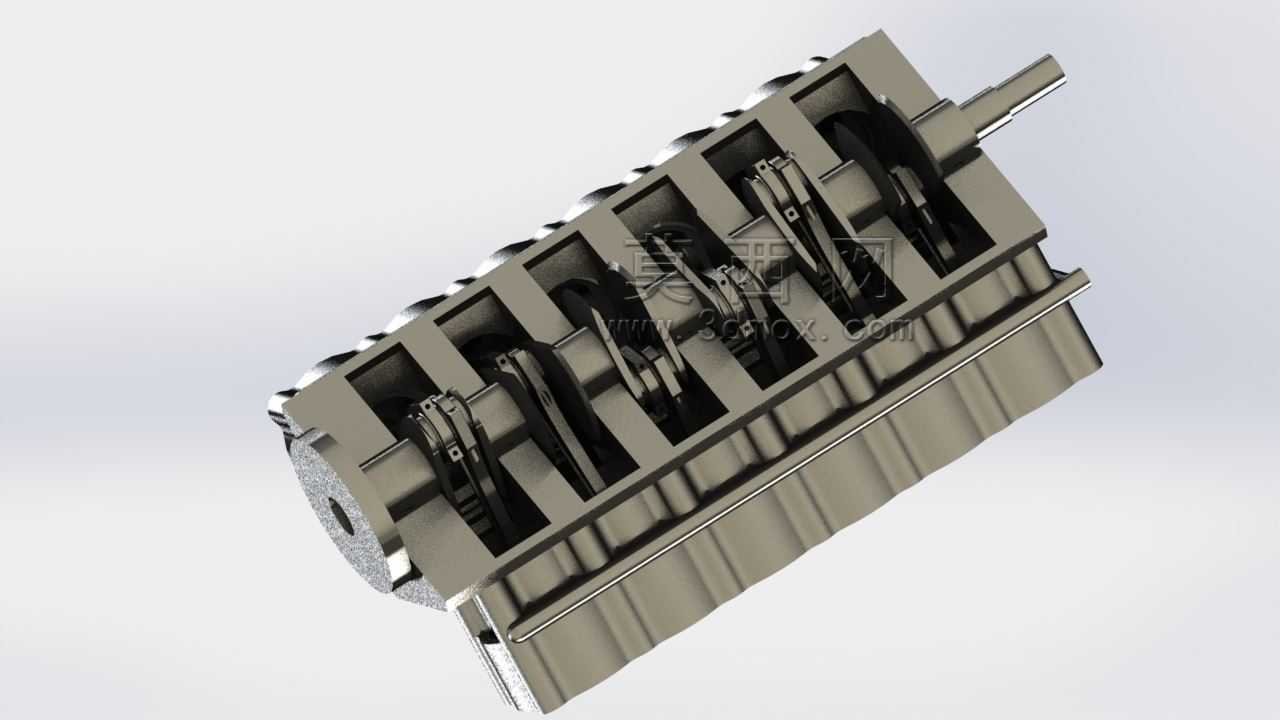

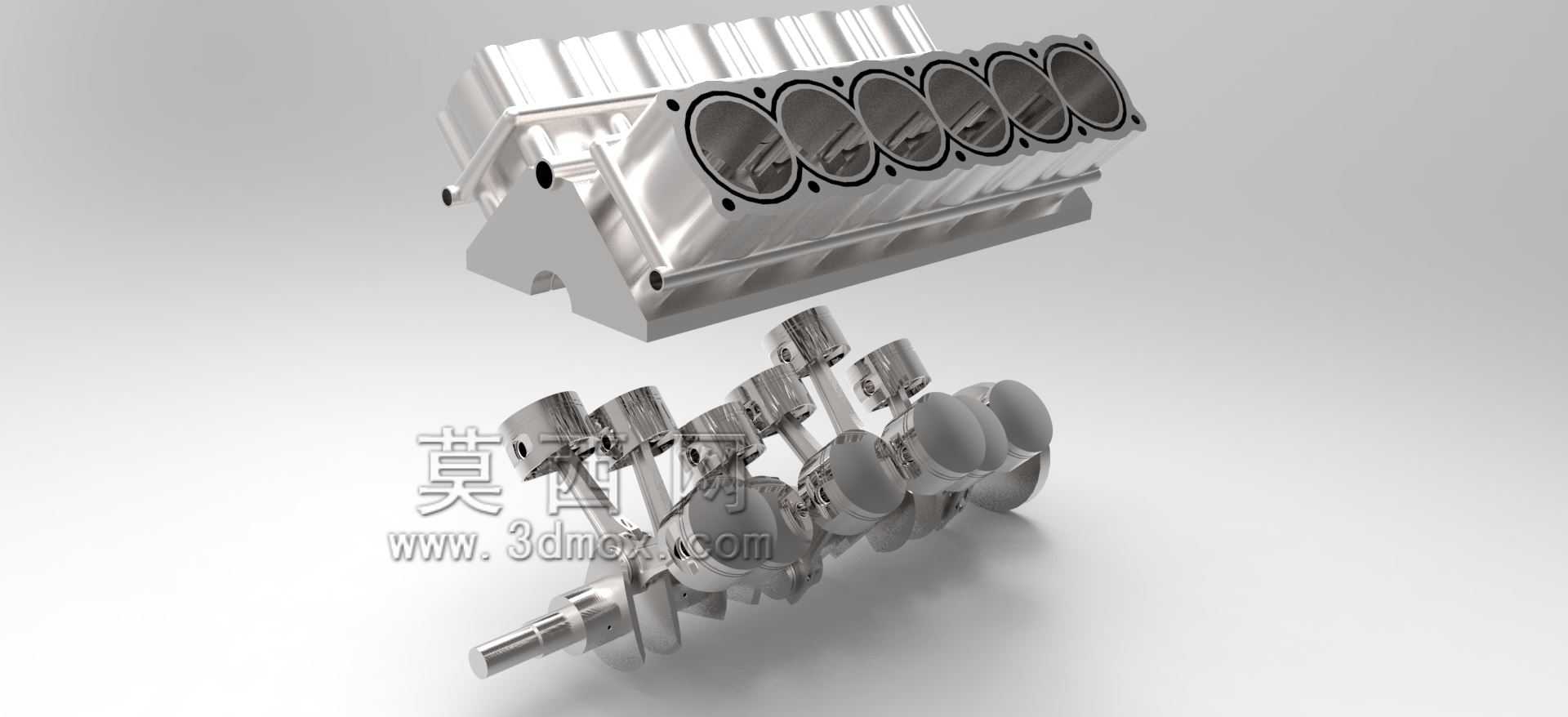

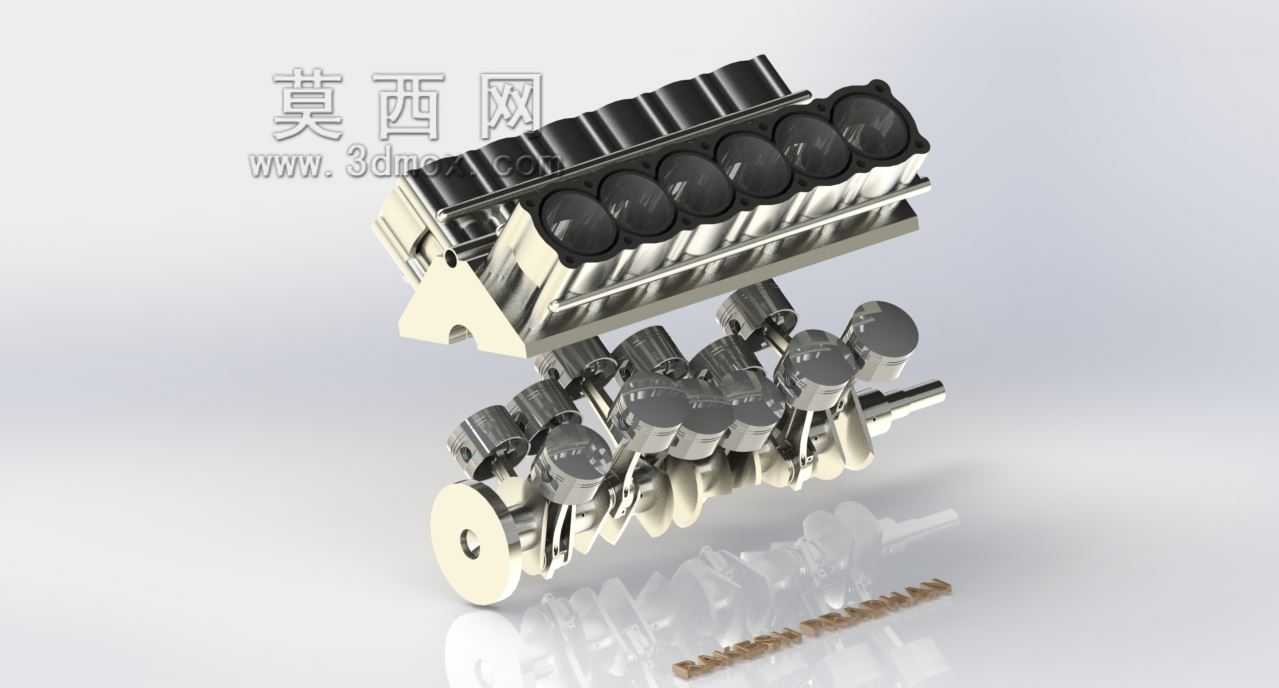

　　在运动部件的设计逻辑上，曲轴采用12个平衡块的全平衡结构，每个曲柄销对应两个连杆，两侧气缸的连杆采用并列式布置，相比叉形连杆结构，加工难度更低，后期维护的配件通用性更强，活塞采用轻量化锻造铝合金材质，活塞环采用三道环设计，两道气环一道油环，油环的回油孔直接连通曲轴箱内腔，可有效减少高转速下的机油泵吸阻力，降低机油消耗率。配气机构采用双顶置凸轮轴布局，每缸四气门，进排气门的夹角设置为42度，能够在保证气道流通截面积的同时，缩小燃烧室的蓬高，提升压缩比的设计上限，凸轮轴的正时驱动采用静音链条结构，链条张紧器采用液压自动张紧形式，无需定期手动调整张紧度，可降低整机的维护频次。

　　安装边界方面，整机的前端轮系预留了发电机、空调压缩机、水泵、转向助力泵的安装位，轮系的张紧轮采用偏心式自动张紧结构，皮带的包角均大于120度，可有效避免皮带打滑、异响等问题。飞轮壳接口采用行业通用的SAE1号标准法兰，能够匹配不同规格的手动、自动变速器以及离合器总成，无需额外制作转接法兰，动力输出端的曲轴法兰采用8螺栓孔位设计，可传递最大1000N·m以上的输出扭矩。油底壳采用湿式结构，深度经过优化，在保证机油储量满足持续高负荷运行需求的前提下，降低整机的整体高度，适配低机舱布局的车型安装需求，油底壳底部设置了机油集滤器、放油螺塞以及机油温度、压力传感器的安装接口，可直接对接整车的电控监测系统。

　　在细节设计上，缸盖的螺栓采用屈服强度12.9级的高强度螺栓，按照从中间到两侧的顺序分三次拧紧，可保证缸垫的密封压力均匀分布，避免燃气、冷却液、机油的窜漏问题。气门室盖采用集成式油气分离结构，可将曲轴箱窜气中的机油颗粒分离回流到油底壳，减少机油消耗的同时，满足排放法规对曲轴箱通风的要求。整机的所有外接管路接口均采用快插式标准接头，冷却系统的进出水口、燃油系统的进出油口、曲轴箱通风的接口位置都预留了足够的操作空间，方便后期装配以及售后维护时的管路拆装，不需要拆卸周边大部件即可完成常规滤芯、传感器的更换作业。
