弹簧片偏转量检测安装连杆机构

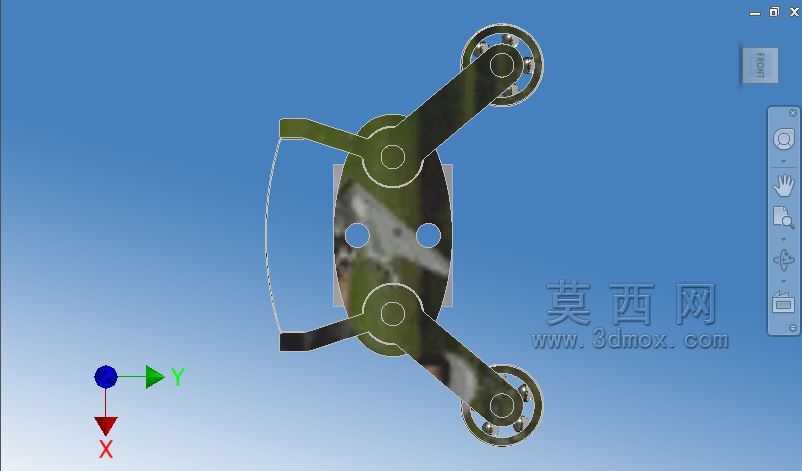

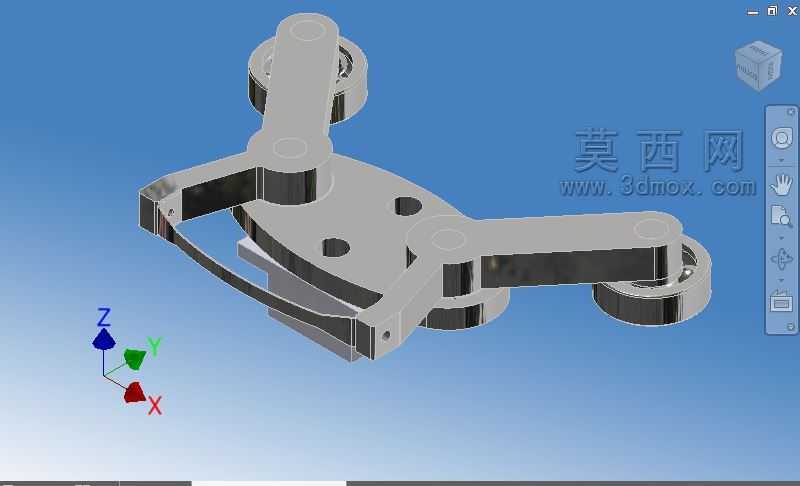

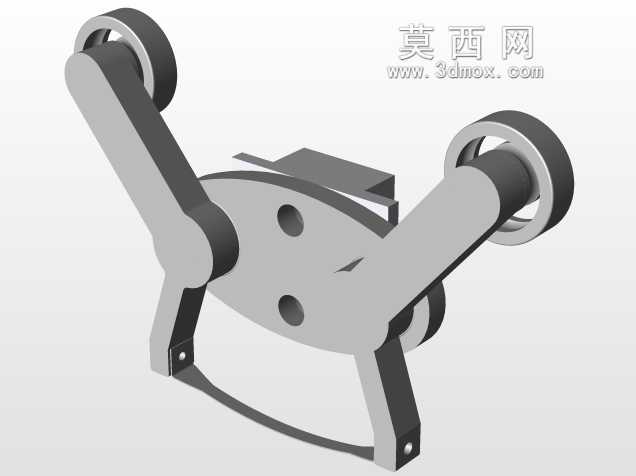

　　这套连杆式弹簧片受力检测安装结构，主要面向小尺寸弹性金属件的装配后受力形变验证场景，常见于精密五金组件、小型传动机构的预装校验环节，用来替代传统人工手感检测的误差问题，能在装配工位上快速完成弹簧片受载后的偏转量核验，避免弹性件预紧力不足或者过量形变导致的整机传动卡滞、复位失效问题。整个机构的底座采用一体化铣削成型的平板结构，三个安装支点的孔位同轴度公差控制在0.02mm以内，安装时直接通过底座上的两个定位孔与工位工装板的定位销配合，不需要额外调整水平度，底座的总厚度为12mm，边缘做了R3的倒角处理，避免装配时刮伤操作人员或者周边线束。三根连杆的铰接点都采用了无油衬套作为转动副，衬套与连杆孔的过盈量控制在0.01-0.015mm，

　　铰接销轴采用304不锈钢磨削加工，表面粗糙度达到Ra0.8，保证连杆摆动时没有多余的旷量，不会因为铰接间隙影响最终的偏转量检测精度。两侧的滚轮组件作为加载接触端，滚轮外圈采用聚氨酯包胶材质，硬度为邵氏60A，接触弹簧片时不会刮伤弹簧片表面的防锈涂层，滚轮的安装轴与连杆端部的孔位垂直公差不超过0.01mm，保证滚轮与弹簧片表面始终是线接触，加载力不会出现偏载。中间的弹簧片安装位设置了嵌入式的定位槽，弹簧片装入后两端的限位凸台刚好卡住弹簧片的固定端，不需要额外的紧固件压紧，取放工件的时间可以控制在3秒以内，适配流水线工位的节拍要求。设计时特意将三个铰接点的转动中心布置在同一条圆弧轨迹上，当两侧连杆向下摆动时，

　　两个滚轮会同步接触弹簧片的两个受力点，模拟实际工况下弹簧片受到的对称载荷，加载过程中弹簧片的受力方向始终垂直于其本体平面，不会出现侧向分力导致的非预期形变。整个机构的摆动行程做了硬限位设计，底座上的两个凸台刚好限制连杆的最大下压位置，对应弹簧片的最大设计偏转量，当连杆摆动到限位位置时，可以直接通过百分表接触弹簧片中部的检测点读取偏转数值，不需要额外换算加载行程。从安装边界来看，整个机构的最大外轮廓尺寸为180mm×120mm×65mm，安装时只需要在工装板上预留200mm×140mm的安装空间即可，周边不需要预留额外的操作空间，所有铰接点的润滑脂加注口都布置在机构外侧，日常维护时不需要拆解机构就能完成润滑保养。

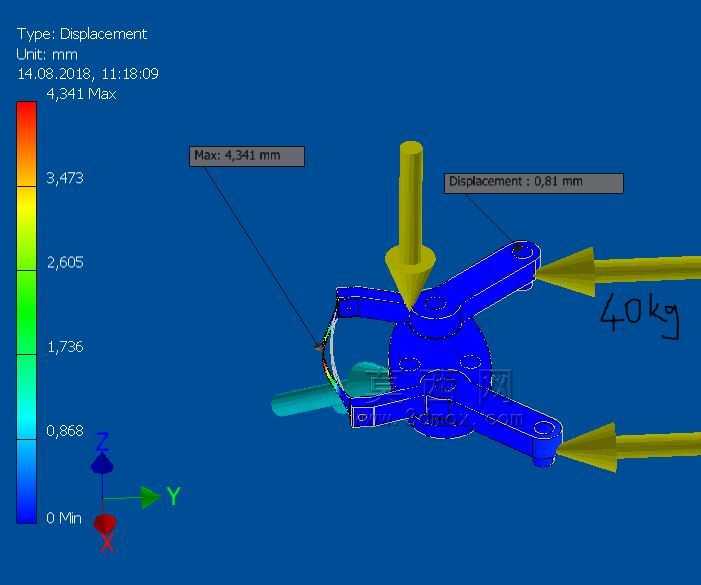

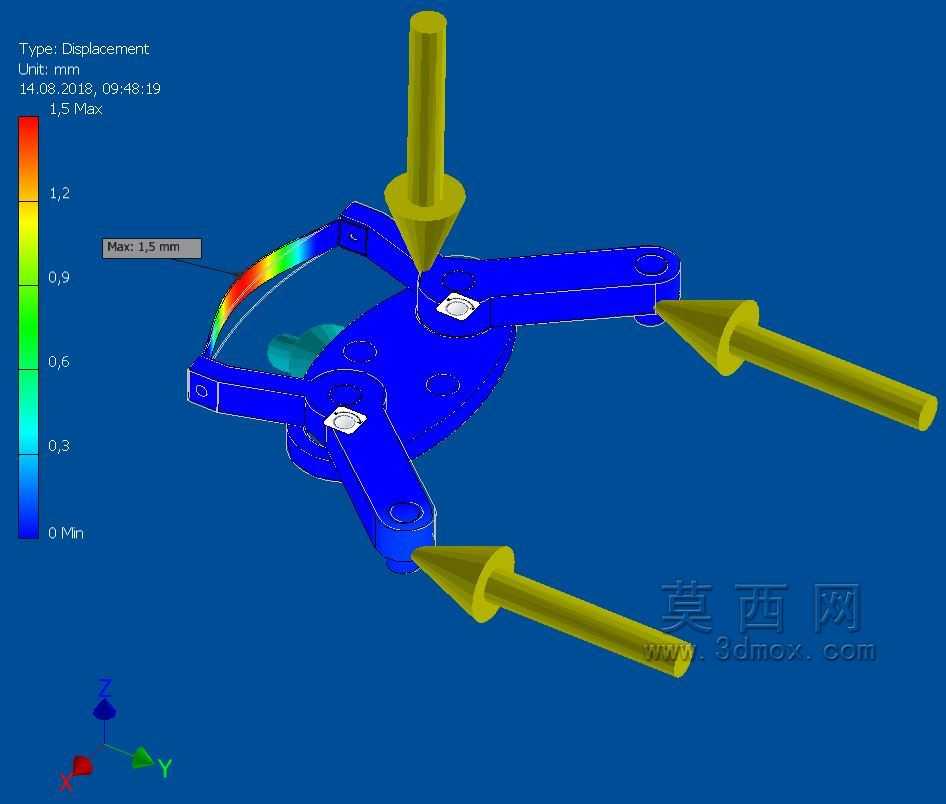

　　这套结构的应力校核重点关注了连杆根部的应力集中区域，在加载到额定载荷的1.5倍时，连杆根部的最大应力不超过材料屈服强度的60%，不会出现塑性变形，弹簧片在额定偏转量下的应力处于弹性区间内，卸载后可以完全复位，不会出现永久形变。实际应用中，这套机构可以直接集成到小型弹性件的装配检测工位，配合简单的力值传感器就能实现弹簧片刚度的快速分选，替代传统的立式拉力试验机的抽检模式，实现全件检测，大幅降低弹性件不合格品流向下游装配环节的概率。
