齿轮式液压动力传输泵结构设计

项目分类:泵 发布时间:2021-11-04 ID:368290
  • 齿轮式液压动力传输泵结构设计

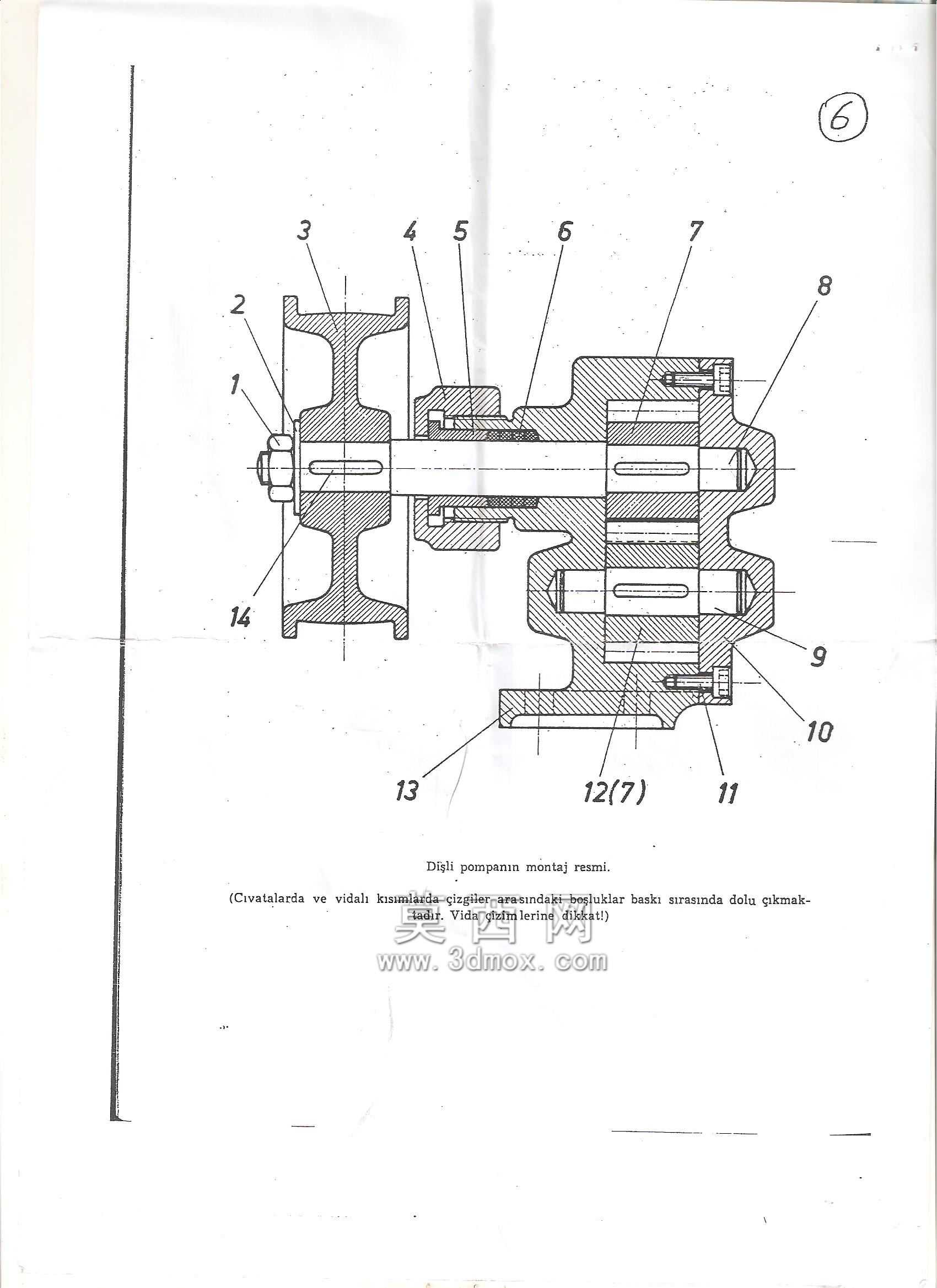

  在工业液压系统的动力端配置中,这类齿轮式液压泵是整套液压回路的压力源核心,常见于工程机械的液压执行机构供油、机床液压夹紧系统动力供给、冶金设备的液压辅助回路压力输出等场景,区别于柱塞泵的高压大流量特性,这类齿轮结构的液压泵更适配中低压工况下的稳定连续供油需求,对油液清洁度的耐受度更高,日常维护成本更低,在中小功率液压站中应用占比极高。从结构剖面能看到,整体采用同轴直联的布局设计,输入端的带轮结构直接套装在主轴外伸端,通过平键实现扭矩传递,带轮两侧设置轴用挡圈完成轴向定位,避免传动过程中带轮发生轴向窜动,这种带传动的输入形式可以缓冲原动机启动时的瞬时冲击,同时能根据传动比需求灵活匹配带轮直径,调整泵的额定工作转速,

  适配不同转速输出的原动机安装需求。主轴贯穿整个泵体腔体,两端采用滑动轴承配合密封结构实现支撑,轴承位置的油槽设计可以直接引入泵腔内的压力油实现自润滑,无需额外配置独立润滑回路,简化了整体结构的复杂度。泵体内部的齿轮副是核心做功部件,主动齿轮随主轴转动,带动从动齿轮同步反向旋转,齿轮啮合过程中在吸油腔形成负压完成油液吸入,随着齿槽的转动将油液输送到压油腔,通过齿轮啮合的挤压作用建立系统压力,泵体侧面设置的进出油口采用法兰连接形式,安装时可以根据管路走向调整法兰安装方向,适配不同布管空间的安装需求。端盖与泵体之间采用定位销实现精准对位,螺栓组完成均匀紧固,结合面处设置密封垫片防止压力油泄漏,

  端盖上预留的泄油孔可以将泄漏到轴承腔的油液导回吸油侧,避免轴端密封处承受过高背压导致密封件过早失效。从安装边界来看,泵体底部设置的安装脚带有两个长圆形安装孔,可以补偿安装底座的加工位置误差,安装时不需要过高的底座加工精度就能完成可靠固定,输入端带轮的外伸长度控制在合理范围内,避免带轮悬伸过长导致主轴承受额外弯矩,影响轴承使用寿命。整体结构的轴向尺寸紧凑,径向尺寸根据齿轮排量参数匹配,在同排量液压泵中占用安装空间更小,适合在安装空间受限的设备液压站中布置。设计过程中齿轮副的齿侧间隙控制是核心要点,间隙过大会导致内泄漏增加,容积效率下降,间隙过小则会出现齿轮啮合卡滞,冷启动时容易出现扫膛故障,因此在建模时需要严格控制齿轮的齿厚公差、

  泵体的中心距公差,同时考虑不同工作油温下的零件热膨胀量,预留合理的热补偿间隙。主轴的台阶轴设计需要匹配各个安装零件的定位需求,轴肩的高度要满足对应零件的轴向定位强度,同时要避免轴肩过高导致应力集中,在轴径变化位置设置过渡圆角,降低长期交变载荷下的轴断裂风险。密封结构的选型需要适配液压油的工作温度范围,轴端的旋转密封要耐受一定的工作压力,同时具备良好的耐磨性能,保证长期运行下的密封可靠性。这类液压泵在实际选型时,需要根据系统所需的工作压力、额定流量、安装空间、原动机输出转速等参数匹配对应规格,同时要考虑液压油的粘度等级,避免粘度过高导致吸油阻力过大出现气蚀,粘度过低导致内泄漏增加影响容积效率。在三维建模过程中,需要重点验证各个运动部件的干涉情况,尤其是齿轮转动过程中齿顶与泵体内壁的间隙、齿轮端面与端盖的轴向间隙,这些间隙参数直接影响泵的工作效率,同时要校核主轴的挠度变形,避免在额定工作压力下主轴变形过大导致齿轮偏磨,缩短泵的大修周期。
