带支架锥形筒体粉末分离装置结构

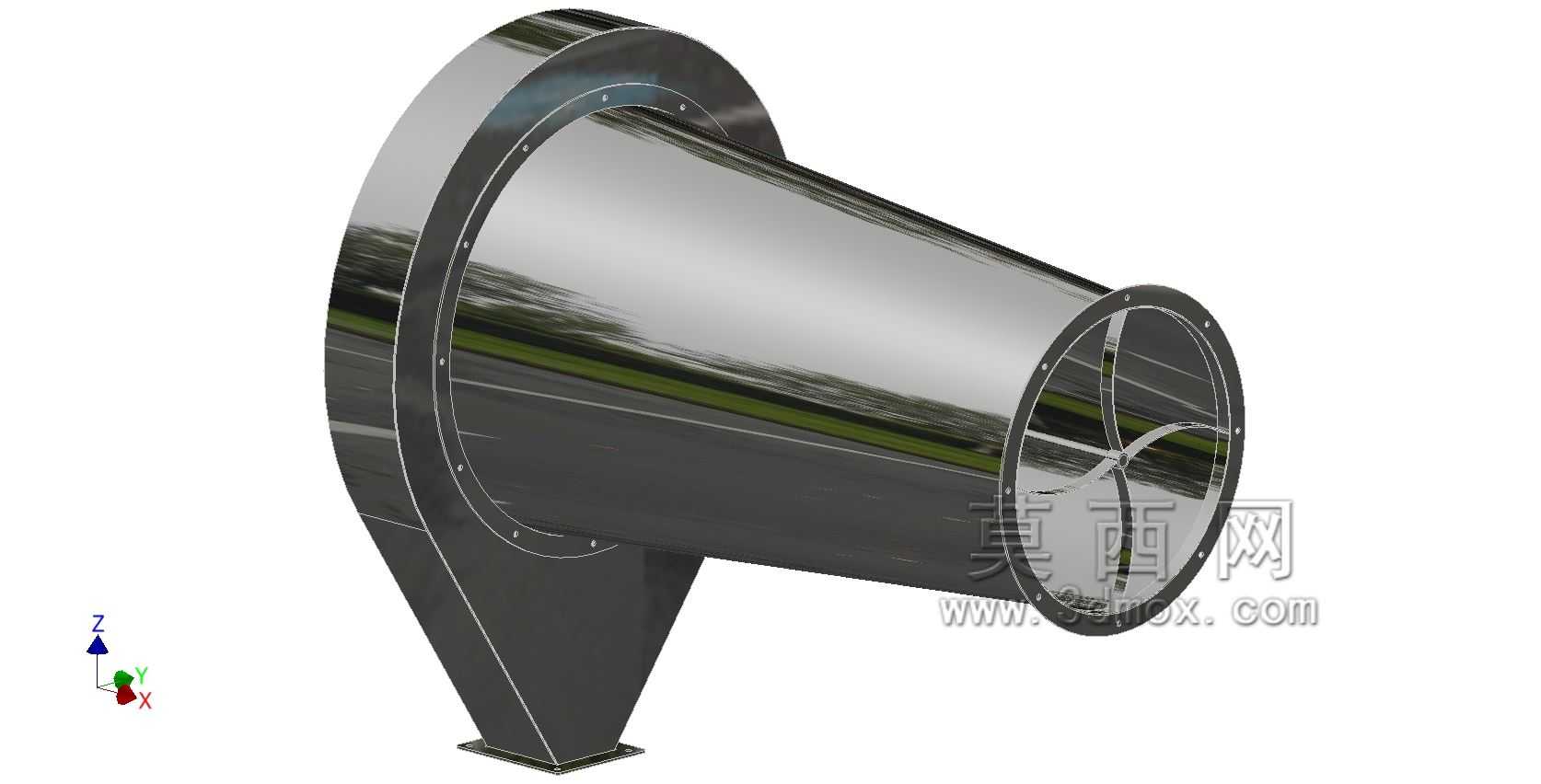

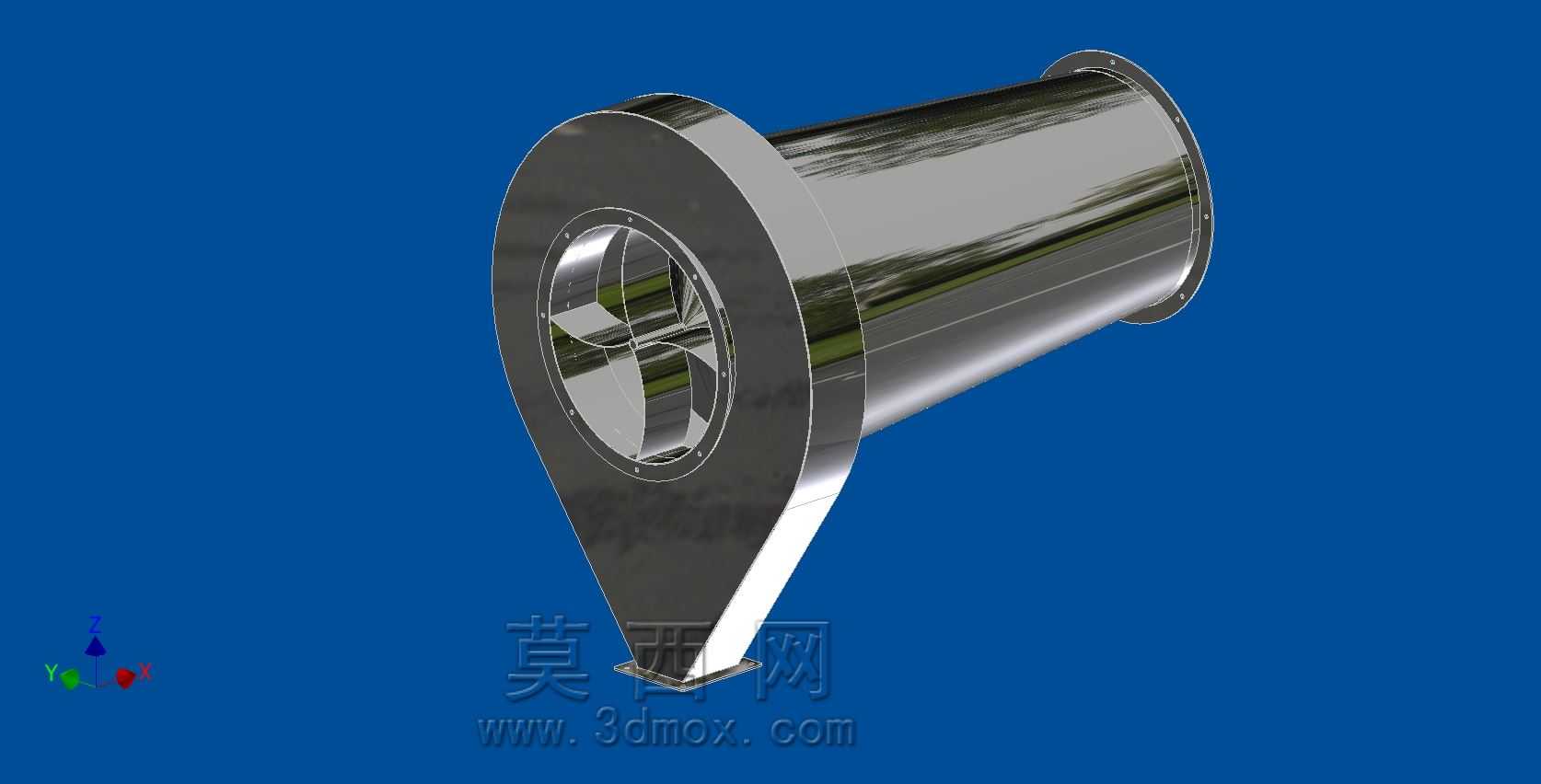

　　该结构为工业粉体处理环节常用的气固分离核心构件，整体采用锥形筒体搭配单侧支撑脚的布局，两端均设置带螺栓孔的连接法兰，可直接对接上游进料管道与下游出料或排风管路，无需额外制作过渡连接段，能有效缩减现场安装的配管工作量。从实际应用场景来看，这类结构常被布置在粉体输送系统的末端、车间除尘系统的前置预处理段，或是小型物料回收工位的气料分离节点，依靠锥形腔体的通径渐变特性，让携带粉体的气流在腔体内完成流速递减过程，比重较大的粉末颗粒沿锥体内壁滑落至下端出口，净化后的气流则从上端排出，实现粉体与输送气流的有效分离，避免粉体随气流外泄造成物料损耗与车间粉尘污染。

　　设计过程中优先考虑了流场的平顺性，锥段的锥度经过反复校核，既避免锥角过小导致整体结构过长占用过多安装空间，也防止锥角过大造成内壁挂料、积粉的问题，腔体内壁全程做光滑过渡处理，没有突兀的台阶或凸起结构，减少粉体在壁面的附着残留，对于有一定湿度的粉体物料，也能降低堵料的概率。两端法兰的螺栓孔采用均布设计，适配行业内通用的管道法兰安装标准，现场对接时不需要重新配打孔位，支撑脚的安装面预留了固定螺栓孔，可直接通过膨胀螺栓或连接螺栓固定在设备机架、混凝土基础或是平台钢架上，支撑脚与筒体的连接位置做了局部加强处理，避免长期运行过程中因设备振动、气流脉动造成焊缝开裂或是结构变形。

　　从安装边界来看，筒体大端法兰的外径尺寸匹配常规工业通风管道的连接规格，小端法兰尺寸适配粉体卸料器或是收料容器的进料口尺寸，整体结构的重心落在支撑脚的安装面范围内，安装后不需要额外添加辅助支撑结构，单侧支撑的布局也给侧面的管路对接、检修操作留出了足够的操作空间，日常维护时不需要拆除周边过多的附属构件即可完成内壁检查、积料清理等操作。筒体的壁厚选取兼顾了结构强度与制造成本，对于常规的工业粉尘、塑料粉末、金属粉体等普通物料，常规壁厚即可满足负压运行或是低压正压输送的强度要求，若用于处理磨琢性较强的粉体物料，也可在锥段内壁增加耐磨衬层，衬层可通过法兰压接或是螺栓固定的方式与筒体连接，后期更换衬层时不需要整体更换筒体结构，能有效降低设备的长期维护成本。

　　结构细节上，两端法兰的密封面采用平面密封结构，搭配常规的橡胶密封垫或是石棉密封垫即可满足常规工况的密封要求，若用于处理有毒有害或是价值较高的粉体物料，也可将密封面更换为榫槽密封结构，提升密封性能避免物料泄漏。支撑脚的结构采用折弯钢板焊接成型，与筒体接触的位置做了贴合弧度处理，保证焊接时焊缝连续均匀，整体结构焊接完成后可做表面抛光或是镀锌处理，适配食品、医药等对卫生等级有要求的应用场景，也可做喷漆处理用于普通工业工况，降低表面锈蚀的概率。在实际选型适配时，可根据处理风量的大小调整筒体的整体通径与锥段长度，匹配不同的处理能力需求，该结构的模块化设计也方便与旋风分离器、布袋除尘器等其他除尘分离设备组合使用，作为前置粗分离单元降低后续精分离设备的处理负荷，提升整套粉体处理系统的运行稳定性。
