工业管道式轴流通风机三维结构模型

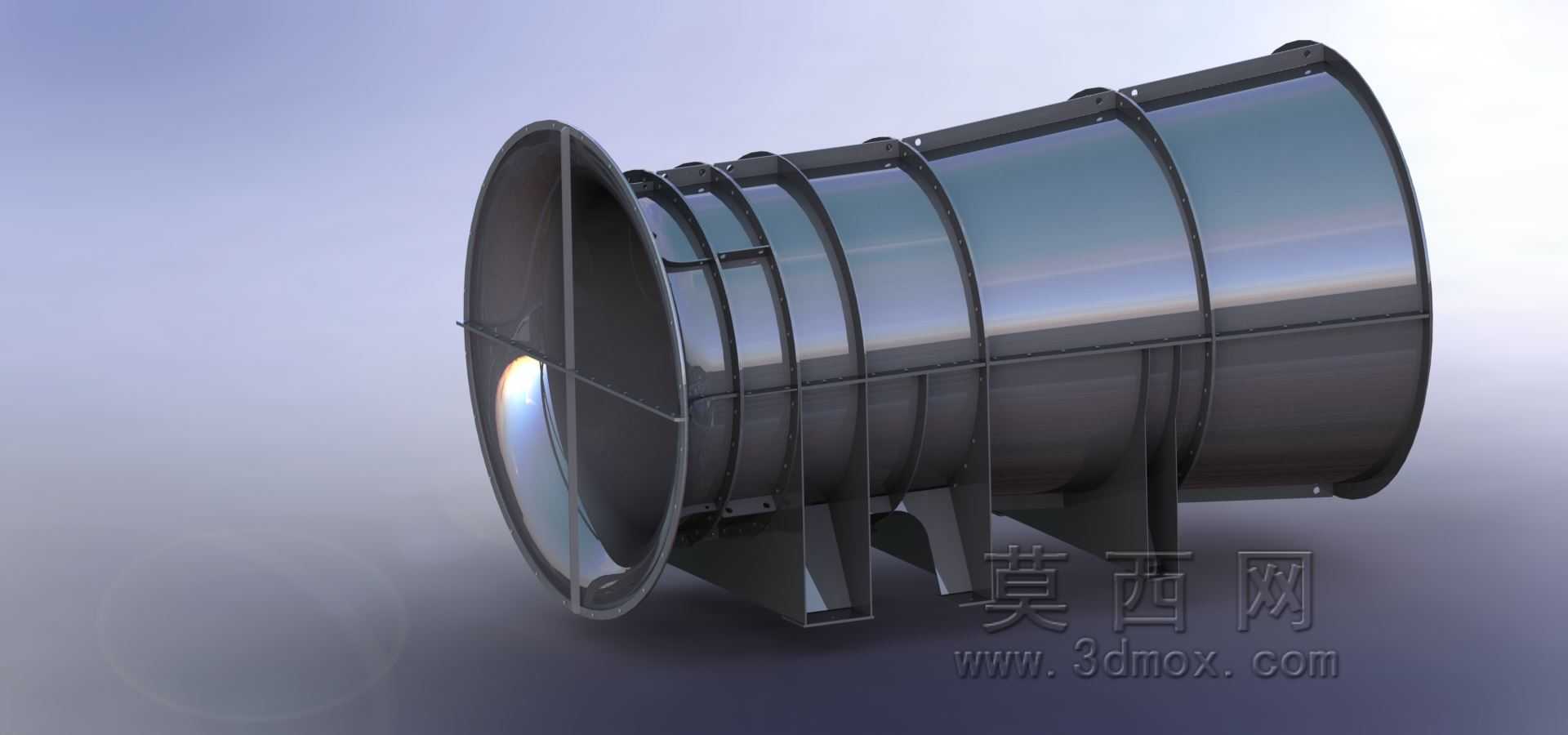

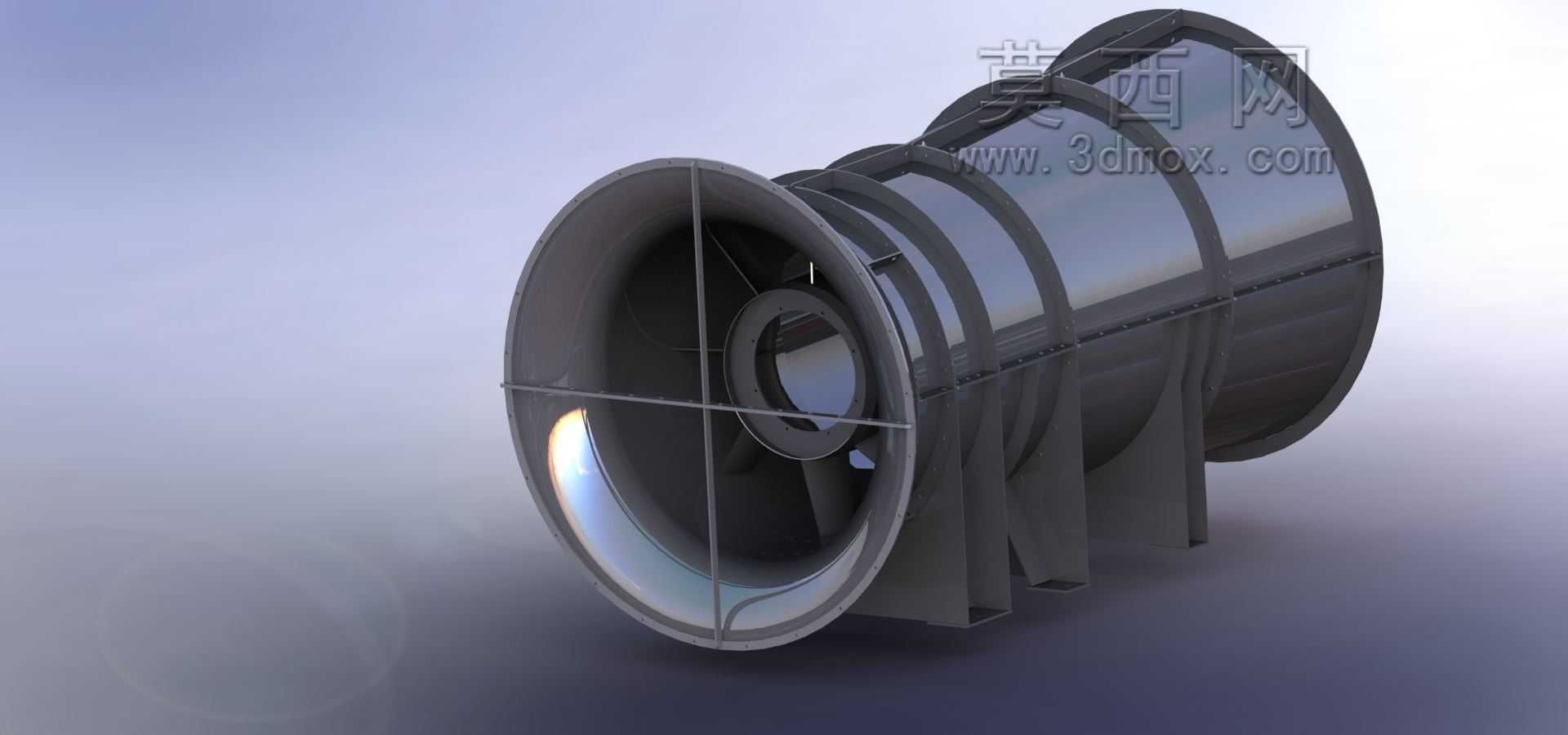

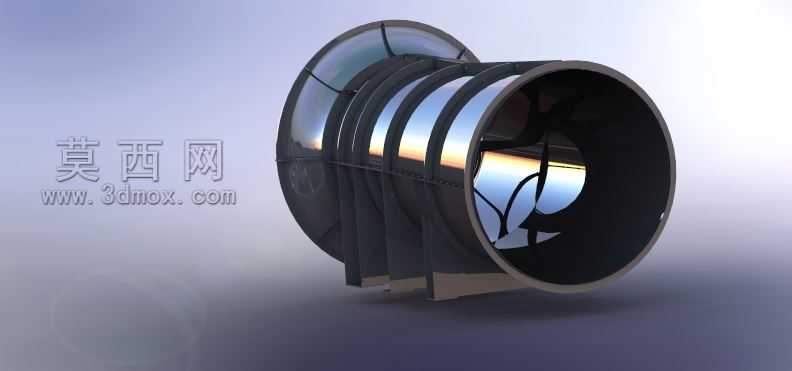

　　这款轴流通风机的三维结构完整还原了工业级管道通风设备的实体特征，建模过程中优先考虑了现场安装对接的适配性，风筒主体采用分段式法兰连接结构，每段筒身的加强筋布局完全匹配实际钣金折弯工艺的受力要求，避免运行过程中筒壁受气流激振产生共振异响。从应用场景来看，这类轴流风机广泛覆盖厂房纵向通风、隧道施工段临时排风、工业设备散热风道配套、地下管廊通风换气等场景，不同场景下的安装边界存在明显差异，建模时特意预留了法兰端面的螺栓孔阵列参数调整空间，可根据对接管道的公称通径快速修改孔位分布，无需重构整体筒身结构。设备核心功能是通过叶轮的轴向推压作用实现大流量低风压的气体输送，进风口端设置的集流罩采用圆弧过渡曲面，能有效降低进气端的湍流损失，

　　相比直筒式进风结构可提升约8%的进气效率，同时减少叶轮入口处的气流偏载，延长叶片的疲劳寿命。设计思路上摒弃了多余的装饰性结构，所有外部凸起的支撑脚、吊装耳板均按照实际承重需求布置，底部支撑脚的安装孔位间距符合常规混凝土基础、钢结构支架的通用安装尺寸，吊装耳板的位置对应整机重心分布，确保现场吊装时设备保持水平姿态，不会出现倾斜磕碰筒壁的情况。叶轮部分的轮毂与叶片采用一体化建模逻辑，叶片的安装角可根据风压需求做参数化调整，叶片前缘的修型结构参考了实际气动测试的优化结果，能降低叶片切割气流时产生的高频噪声。筒身外部的环形加强筋间距经过受力核算，在筒身壁厚不额外增加的前提下，可承受1500Pa的内部静压不变形，满足中低压通风场景的强度要求。

　　进出口法兰的端面平面度在建模时做了公差约束，确保现场安装时密封垫片能均匀受压，避免出现漏风问题。接线盒的位置设置在筒身侧面的检修操作高度范围内，无需登高即可完成接线作业，接线盒与筒身的连接部位做了密封凸台结构，适配户外安装的防雨密封需求。从安装边界来看，整机的轴向长度预留了两端法兰对接的操作空间，径向尺寸考虑了现场管道支架的避让距离，底部支撑脚的高度预留了减震垫的安装空间，可匹配橡胶减震器、弹簧减震器等不同减震配件的安装尺寸，无需额外切割修改支撑结构。建模过程中对所有焊接连接处做了焊缝特征还原，包括筒身纵缝、法兰与筒身的环缝、支撑脚与筒身的角焊缝，这些细节能直接用于生产环节的焊接工艺指导，避免现场焊接时出现位置偏差。

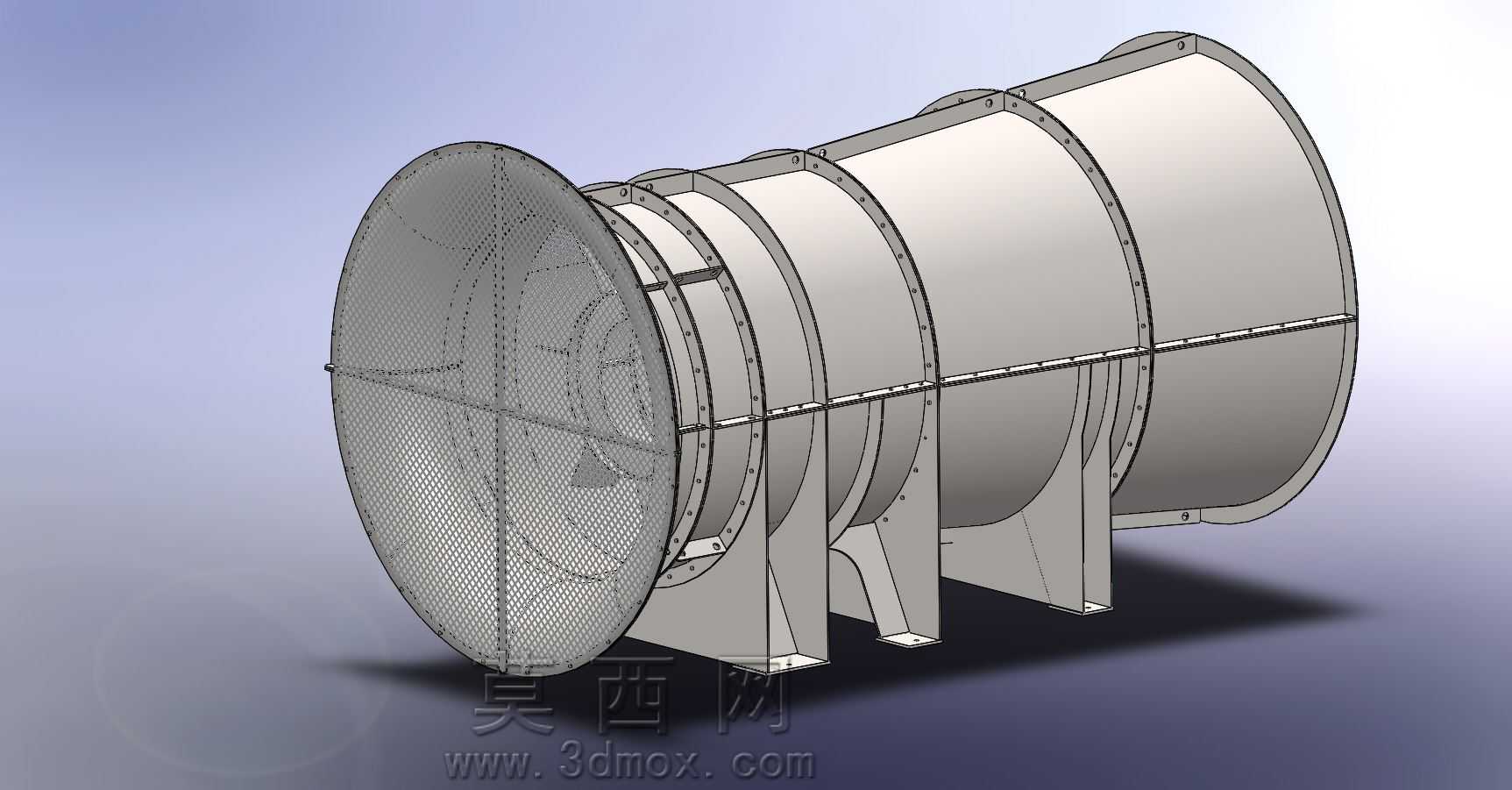

　　进风口端的防护网采用十字交叉筋条结构，筋条的截面尺寸经过强度核算，可承受常规异物的冲击，同时尽可能降低对进气气流的阻挡，筋条与筒身的连接采用螺栓固定结构，方便后期拆卸清理叶轮积尘。整机的重心位置在建模时做了虚拟配平，确保卧式安装时支撑脚的受力均匀，不会出现单侧支撑过载的情况，对于需要垂直安装的场景，也可通过调整吊装耳板的位置适配垂直吊装的受力要求。
