径向吸气离心式通风设备结构设计

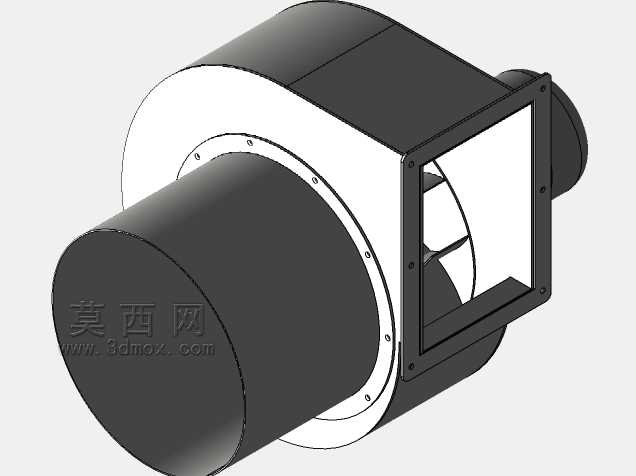

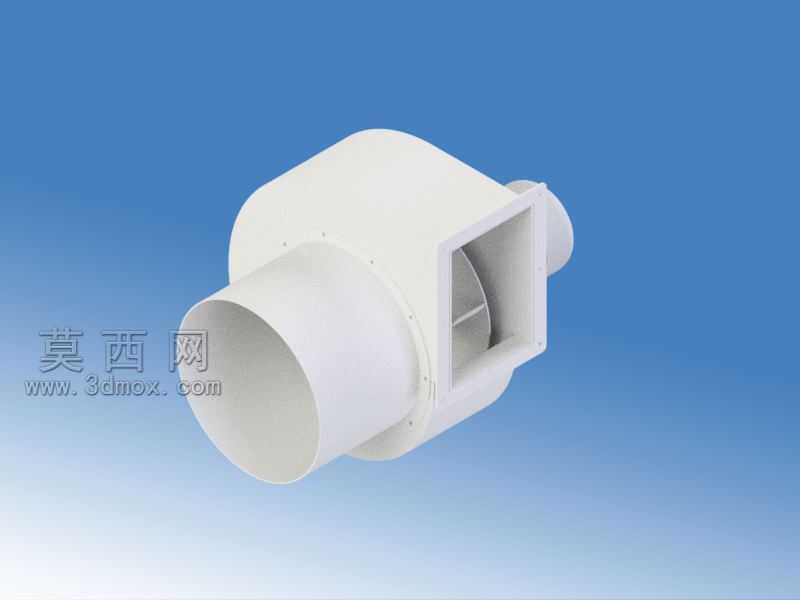

　　在工业厂房局部排风、实验室通风柜配套、小型物料气力输送的末端引风环节，这类径向吸气结构的通风设备一直是选型时的高频选项，不同于普通轴流风扇直吹直吸的气流走向，该结构采用侧方径向进风、轴向出风的流道设计，能在有限安装空间内完成90度转向的气流组织，省去外接弯头带来的局部阻力损失，这也是很多紧凑安装场景下优先选用该结构的核心原因。从实际使用场景来看，这类设备常被布置在设备夹层、吊顶内部或者生产设备的侧旁机位，安装空间往往受限，既不能占用过多横向排布空间，又要保证进风口能正对废气、粉尘的产生点位，因此在设计阶段就需要把安装边界作为核心约束条件：进风口采用圆形直筒接口，适配常规PVC通风软管或者硬管的插接安装，

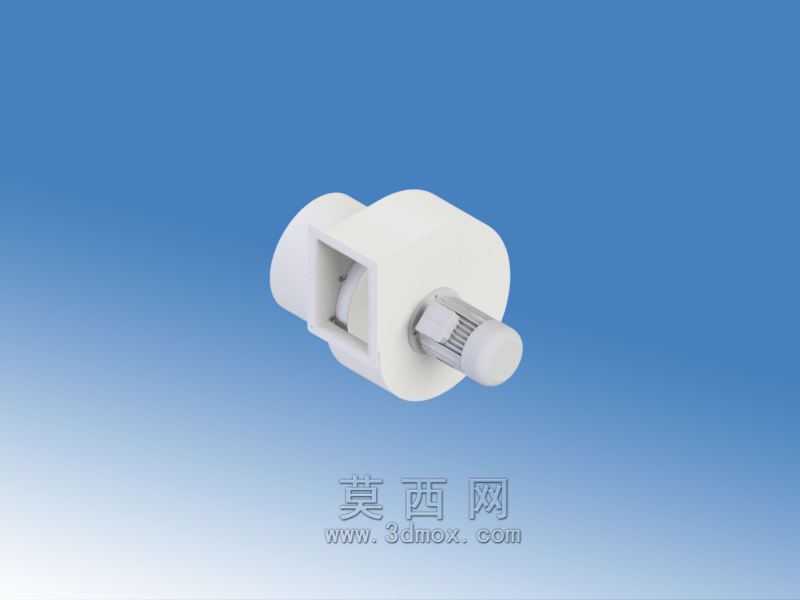

　　接口处预留的法兰边可以直接对接风管抱箍，不需要额外加工转接件；出风口采用方形法兰结构，能直接贴合墙面或者设备侧壁的预留开口，四个角位的安装孔位按照通用通风配件的孔距标准设计，现场安装时不需要重新配钻，能大幅缩短施工周期。从功能特性上看，该设备匹配2.2kW的动力输出，3000RPM的额定转速能提供足够的风压，应对短距离风管输送时的沿程阻力，尤其是在抽吸含有少量粉尘、水汽的气体时，径向进风的结构能让气流先进入蜗壳型腔做旋流运动，大颗粒杂质会在离心力作用下先贴附到蜗壳内壁滑落，不会直接冲击风轮叶片，相比轴流结构能减少叶片磨损，延长设备维护周期。设计过程中，风轮转子的动平衡调校是核心环节，3000RPM的转速下，

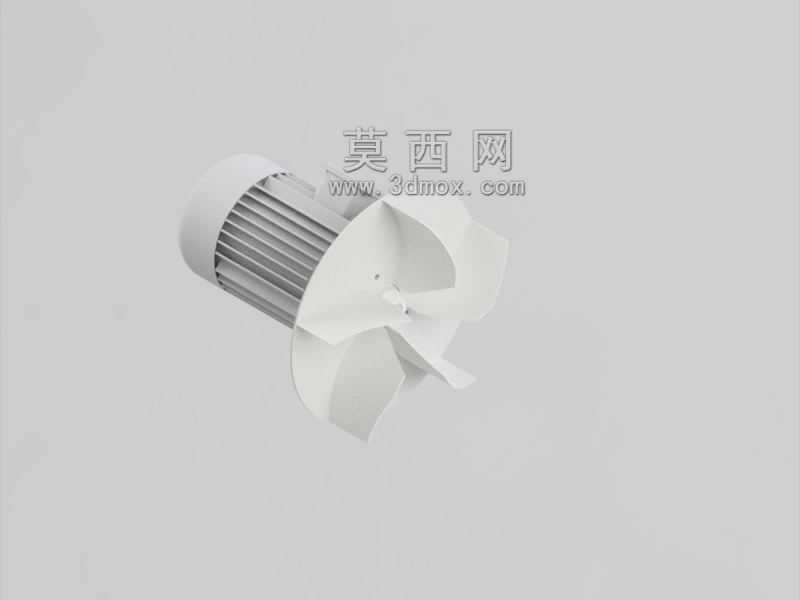

　　哪怕几克的不平衡量都会带来明显的振动和噪音，因此建模时需要严格控制叶片的排布角度，每片后倾式叶片的型线都按照等加速流道设计，保证气流进入叶片通道时没有明显的突扩截面，降低气流涡流带来的气动噪音；蜗壳的型线采用对数螺旋线设计，从风轮外缘到出风口的截面逐渐扩大，让气流在蜗壳内流动时逐步减速增压，减少动压损失，提升出口静压。在安装尺寸的匹配上，整个设备的外壳采用一体注塑成型的结构，没有多余的外凸加强筋，外壳的最大外轮廓尺寸控制在能适配常规400mm见方的安装机位，进风口的伸出长度预留了足够的软管套接空间，不会因为风管套接深度不足出现漏风问题；设备两端的轴伸端采用内嵌式轴承座设计，轴承座与外壳的连接位做了加强筋处理，

　　能承受转子高速运转时的径向载荷，避免长期运行后出现轴端跳动。实际选型时需要注意，这类径向吸气设备的进风口不能直接接长距离的直角弯头，否则会破坏进风气流的均匀性，导致风轮进气侧气流偏载，不仅会降低风量风压，还会加剧轴承的单侧磨损；如果现场必须在进风口接弯头，需要在弯头与设备进风口之间加装一段长度不小于3倍管径的直段，让气流恢复均匀流态再进入设备。从结构细节来看，设备的接线盒布置在蜗壳顶部的平面位置，不会占用侧面安装空间，接线口采用朝下的防水结构，能避免上方滴落的冷凝水进入接线腔；风轮与蜗壳内壁的间隙控制在均匀的5mm范围，间隙过大会导致气流回流损失，间隙过小则容易因为加工误差或者运行振动出现擦壳问题，建模时需要把外壳的注塑成型收缩率、风轮的注塑变形量都纳入公差考量，预留合理的装配间隙。在配套设备的应用中，这类吸气设备常和小型除尘滤筒、活性炭吸附盒搭配使用，作为小型废气处理系统的动力源，因为其径向进风的结构能让气流均匀通过滤材截面，不会出现滤材局部风速过高导致的穿透问题；在木工小型设备的吸尘配套中，该结构的设备能直接对接锯片防护罩的吸风口，抽吸锯末时不会因为木屑缠绕叶片导致卡滞，后倾式叶片的光滑表面也不容易积附木屑，日常清理只需要打开侧方的检修盖就能擦拭叶片和蜗壳内壁，不需要完全拆解设备。
