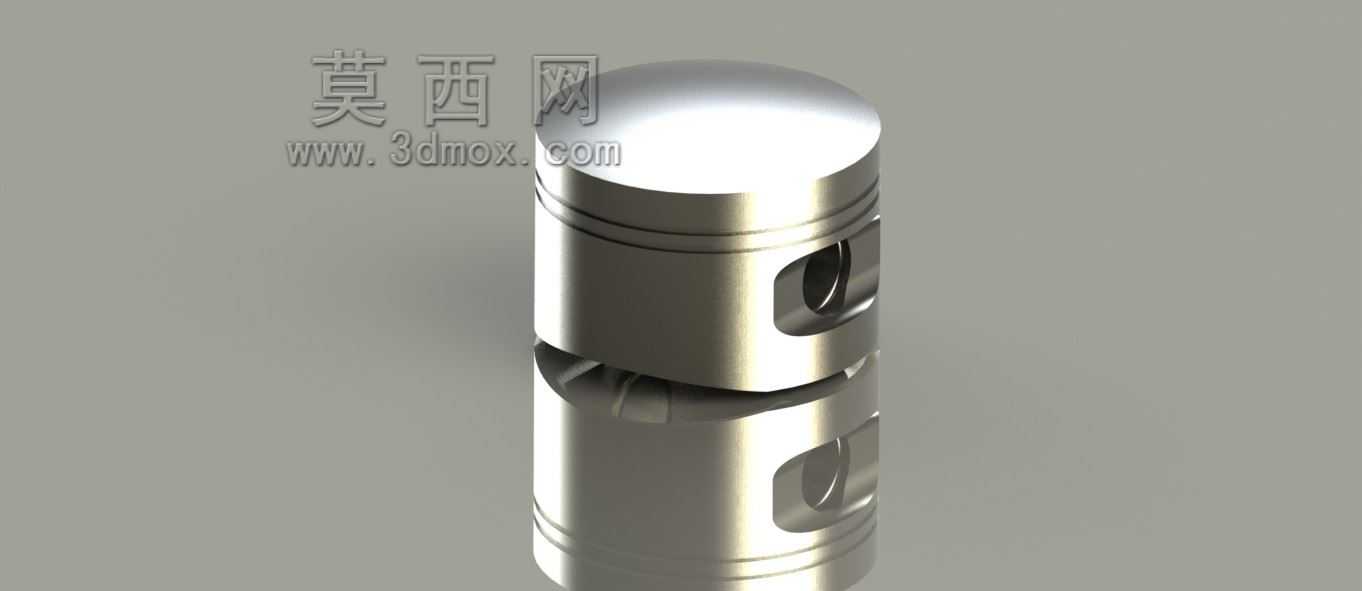

内燃机核心往复运动活塞结构设计

　　在往复式内燃机的整套动力传递链路里，活塞是直接承接燃烧爆发压力、完成能量转换的核心部件，其结构设计的合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从实际工况出发，活塞的顶部直接与高温高压燃气接触，常规汽油机运行时活塞顶瞬时温度可超过2000K，爆发压力能达到8-12MPa，柴油机的峰值压力甚至会突破20MPa，这就要求活塞本体在设计时必须兼顾高温强度保留率、导热能力与轻量化需求，避免往复运动过程中产生过大的惯性力，增加曲柄连杆机构的负载。

　　设计过程中首先要明确活塞的头部、裙部、销座三个核心功能区的尺寸边界：头部的环槽区域用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱的连通间隙，防止高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的机油，避免机油进入燃烧室参与燃烧形成积碳。环槽的轴向尺寸、槽底圆角都需要和配套活塞环的规格完全匹配，过松会导致环组窜动、泵油效应加剧，过紧则会导致环组卡滞，失去密封能力。活塞顶部的燃烧室造型需要和整机的压缩比、喷油器喷雾角度、气门避让空间做匹配设计，不同的燃烧室凹坑形状会直接影响缸内的气流滚流、涡流强度，进而影响油气混合均匀度与燃烧效率，设计时需要反复校核活塞在上止点位置时，与进排气门、气缸盖之间的安全间隙，避免气门运动过程中与活塞顶发生碰撞，造成气门弯曲、活塞顶破损的严重故障。

　　活塞销座区域是连接活塞与连杆的传力部位，活塞销穿过销座与连杆小头，将活塞承受的燃气压力传递给连杆，进而驱动曲轴旋转输出扭矩。销座的孔位同轴度、表面粗糙度都有严格要求，销座与活塞销的配合间隙需要根据热膨胀量做精确计算，因为活塞工作时的温度远高于活塞销，铝合金活塞的热膨胀系数又大于钢制活塞销，冷态下的配合间隙需要预留足够的热膨胀余量，避免工作温度升高后销座抱死活塞销。同时销座部位通常会设计加强筋结构，分散燃气压力带来的局部应力，避免销座处出现疲劳裂纹。

　　活塞裙部在工作中起到导向作用，承受气缸壁的侧推力，由于活塞沿销孔方向与垂直销孔方向的金属分布不均，热膨胀量存在明显差异，设计时裙部通常会做成椭圆型，长轴垂直于销孔方向，冷态下椭圆度的取值需要根据活塞直径、材料热膨胀系数计算，保证工作温度下裙部趋近正圆，与气缸壁保持均匀的配合间隙，既避免冷启动敲缸，又防止热态下裙部拉缸。裙部的长度设计需要平衡导向稳定性与摩擦损失，过长的裙部会增加活塞与气缸壁的接触面积，增大往复运动摩擦阻力，降低机械效率，过短则会导致活塞导向不足，运行中出现摆头现象，加剧环组与气缸壁的偏磨。

　　从应用场景来看，这类活塞结构不仅适配常规车用汽油机、柴油机，在小型通用动力机械、农用机械动力、固定式发电机组动力中都有广泛应用，不同应用场景下的活塞设计侧重点也存在差异：高转速动力的活塞会更侧重轻量化设计，通过缩短压缩高度、优化内腔结构降低往复质量，减小高转速下的惯性负载；大扭矩低转速柴油机活塞则会更侧重结构强度，头部通常会设计冷却油腔，通过机油喷射带走头部的热量，降低活塞的热负荷，避免顶部材料高温强度下降出现烧蚀故障。

　　建模过程中需要严格控制各部位的形位公差，比如环槽的平面度、销孔的同轴度、裙部的轮廓度，这些公差都会直接影响活塞的实际装配与运行表现。同时需要考虑活塞与周边部件的装配边界：活塞装入气缸时环组的开口间隙需要错开特定角度，活塞销的卡环槽尺寸需要匹配标准卡环，防止活塞销轴向窜出刮伤气缸壁。很多新手在建模时容易忽略热变形带来的尺寸变化，直接按常温下的理想配合尺寸建模，实际加工装配后往往会出现热态卡滞、间隙过大异响等问题，这就需要在设计阶段结合材料的热物理参数，对不同温度区间的尺寸变化做仿真校核，确保全工况区间内活塞都能稳定运行。另外活塞的表面处理也需要和结构设计匹配，比如裙部通常会做石墨涂层或者二硫化钼涂层，降低初期磨合的摩擦阻力，环槽部位如果是高负荷柴油机，还会镶铸耐磨铸铁环座，提升环槽的耐磨性能，延长活塞的换修周期。
