四缸发动机排气歧管结构设计方案

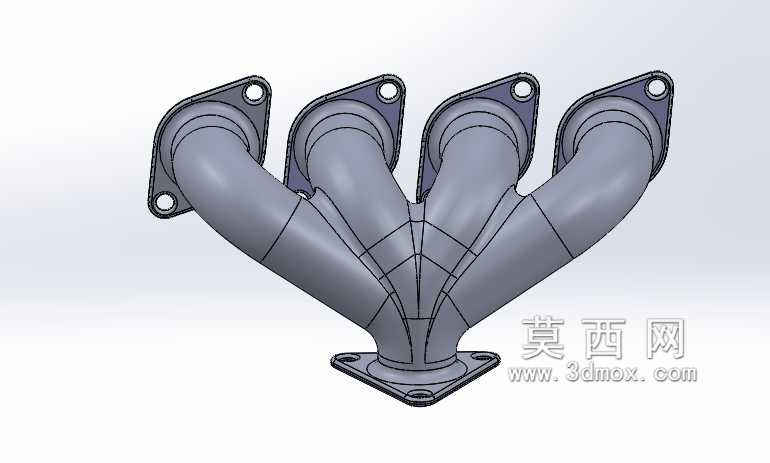

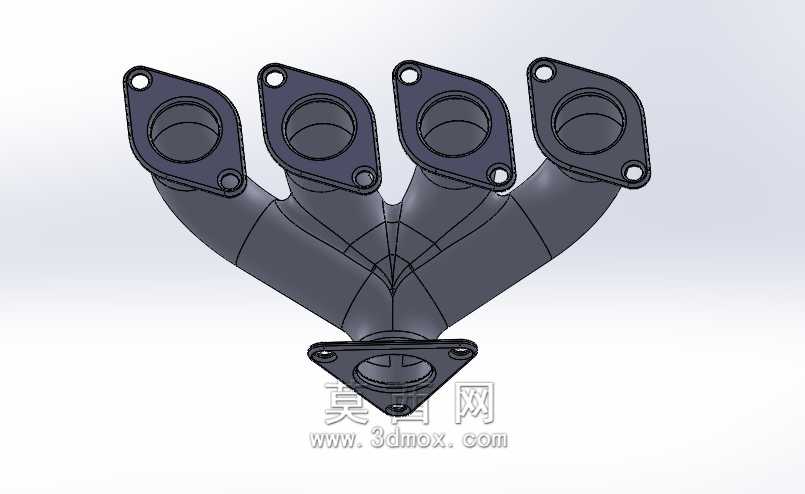

　　在车用内燃机的进排气系统开发环节，排气歧管的结构合理性直接决定了发动机的排气效率、各缸排气均匀性以及整机NVH表现，是动力系统结构设计中不可忽视的核心零部件。这款四缸机型配套的排气歧管，采用四合一汇聚式管路布局，四个进气端分别对应直列四缸发动机的排气道口，通过渐变曲率的弯曲管路将各缸排出的高温废气引导至下方的总排气出口，最终对接三元催化器或者涡轮增压器的进气端。

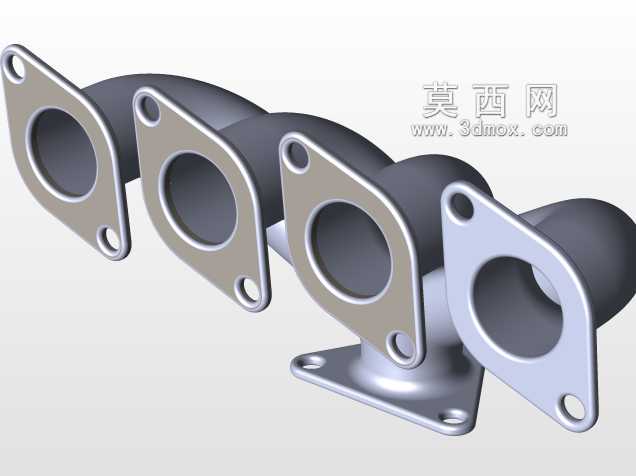

　　从实际装车的应用场景来看，这类排气歧管多用于小排量直列四缸自然吸气或者低增压汽油机，适配乘用车、轻型商用车的动力总成布置，安装位置处于发动机缸盖的排气侧，周边需要预留足够的热膨胀间隙，避免工作时高温辐射影响周边线束、橡胶管路的使用寿命。设计过程中首先要匹配缸盖排气道口的位置尺寸，四个进气法兰的安装孔位完全对应缸盖上的螺纹孔位置，法兰密封面的平面度需要控制在0.1mm以内，防止高温高压废气出现泄漏问题，每个进气法兰采用双螺栓固定结构，保证连接刚度足以承受发动机运行过程中的振动载荷，避免长期使用后出现螺栓松动、密封失效的故障。

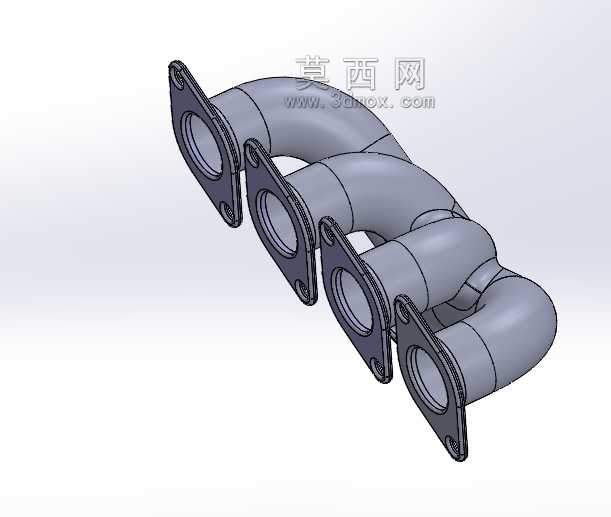

　　管路走向的设计充分考虑了各缸排气的干涉问题，四个支管的长度尽可能保持均等，减少各缸排气压力波之间的互相干扰，降低排气阻力，保证每个气缸的排气背压差值控制在合理范围内，避免出现各缸扫气效率不均导致的动力输出不稳、油耗上升问题。管路的弯曲段采用大圆弧过渡结构，避免出现直角弯折导致的气流流速突变，减少排气过程中的压力损失，同时圆滑过渡的内壁结构也能减少积碳附着的概率，降低长期使用后管路堵塞的风险。

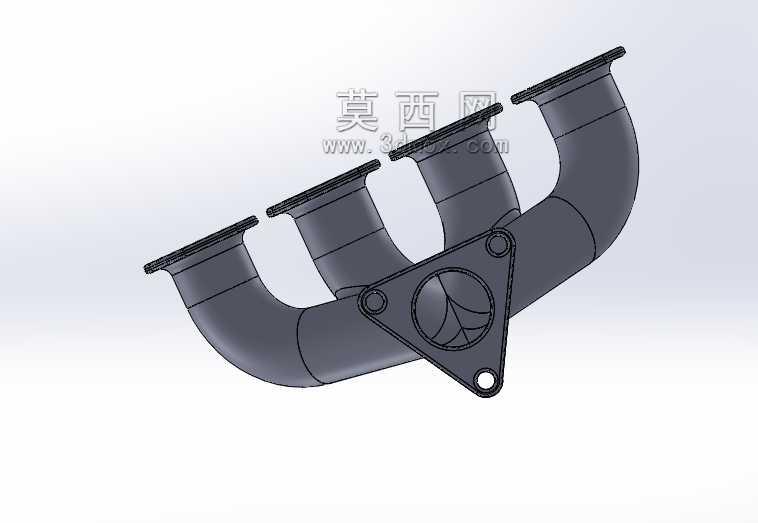

　　出口端的连接法兰采用三角布置的三螺栓固定结构，对接下游排气系统的入口，法兰中心的通孔尺寸匹配总排气管的通径，保证四缸排气汇聚后的气流能够顺畅排出，不会在出口位置出现节流问题。整个歧管的主体壁厚根据铸造工艺要求设置，兼顾结构强度与轻量化需求，壁厚过薄容易导致铸造时出现冷隔、浇不足的缺陷，同时工作时受高温废气冲击容易出现变形开裂；壁厚过厚则会增加整机重量，同时增大热容量，导致发动机冷启动时三元催化器的起燃时间变长，影响排放表现。

　　安装边界的校核过程中，需要确认歧管装配后与缸盖、缸体周边的附件保持足够的安全间隙，尤其是与发电机、空调压缩机、转向助力泵等附件的间隙，同时要预留氧传感器的安装位置（部分机型的氧传感器会布置在排气歧管的汇聚段），还要考虑歧管工作时的热膨胀量，在连接法兰处设计对应的密封结构补偿热变形量，避免热应力集中导致的歧管开裂问题。这类歧管多采用耐高温铸铁材料铸造而成，部分高性能机型会采用不锈钢焊接结构，能够承受排气过程中最高近千度的高温废气冲击，同时具备足够的抗热疲劳性能，应对发动机冷启动、大负荷运行等不同工况下的温度循环变化，减少长期使用后的开裂失效概率。

　　在结构细节处理上，各个支管与法兰的连接位置都做了圆角过渡，减少应力集中点，避免在振动和热应力的共同作用下出现断裂故障；法兰的密封面设计有对应的密封垫圈安装槽，保证金属密封垫圈能够准确定位，提升密封可靠性。整个歧管的结构布局紧凑，能够在发动机舱有限的布置空间内完成装配，不需要额外占用过多的周边空间，适配多数横置或者纵置的四缸发动机布置方案。

　　从建模逻辑来看，设计时先确定缸盖排气道口的坐标位置与出口法兰的目标位置，再通过样条曲线构建各个支管的中心轨迹，保证管路曲率变化均匀，随后按照通径要求生成管路实体，再对连接位置做合并过渡处理，最后添加工艺所需的拔模斜度、铸造圆角，完成法兰结构的细节设计，整个建模过程需要反复校核各个位置的壁厚、间隙、安装孔位的同轴度，确保最终的模型能够直接对接铸造工艺开模，不需要做过多的结构调整。
