丰田innova车型制动主缸带真空助力总成

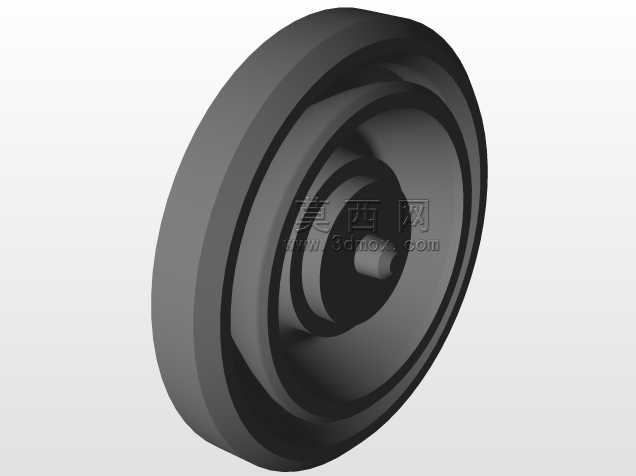

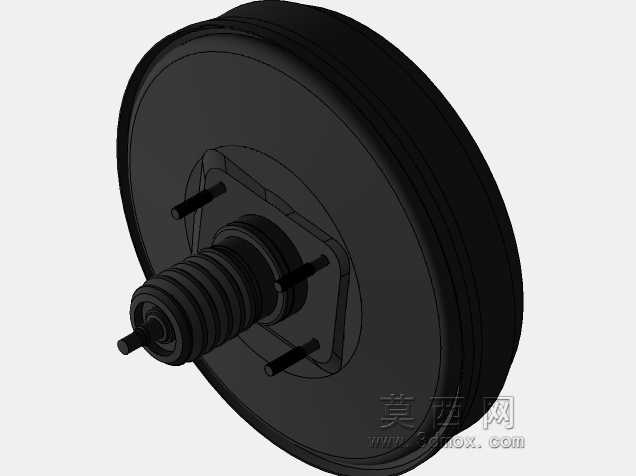

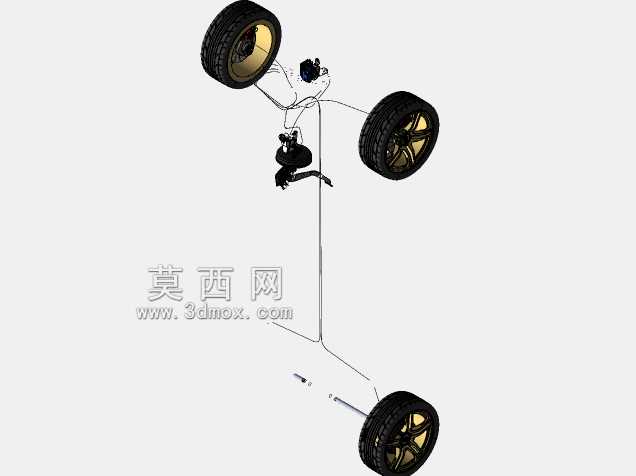

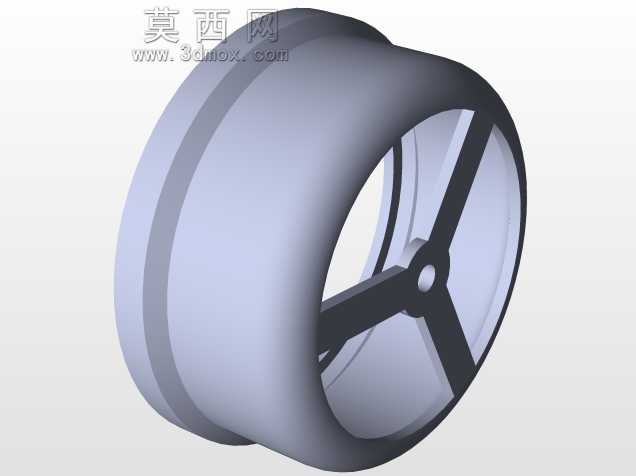

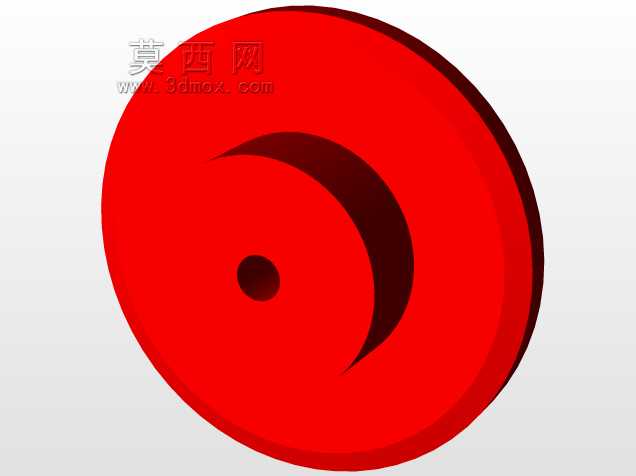

　　这套制动主缸带真空助力总成，是面向乘用车型液压制动系统开发的核心执行部件，日常装车场景覆盖家用乘用车前舱制动回路的核心安装位，直接决定整车制动踏板的脚感反馈与制动力输出的线性程度。从实际装车的功能逻辑来看，真空助力器利用发动机进气歧管产生的负压差，放大驾驶员踩下制动踏板的输入力，大幅降低驾驶员操作制动踏板所需施加的力度，而串联在助力器输出端的制动主缸，则将放大后的机械推力转化为制动管路的液压压力，通过管路将压力传递到四个车轮的制动分泵，推动制动片与制动盘贴合产生制动力，实现车辆减速或驻车。在结构设计层面，这套总成的真空助力器采用大直径膜片式结构，膜片腔体被分隔为真空腔与大气腔，非制动状态下两腔连通保持同等负压，

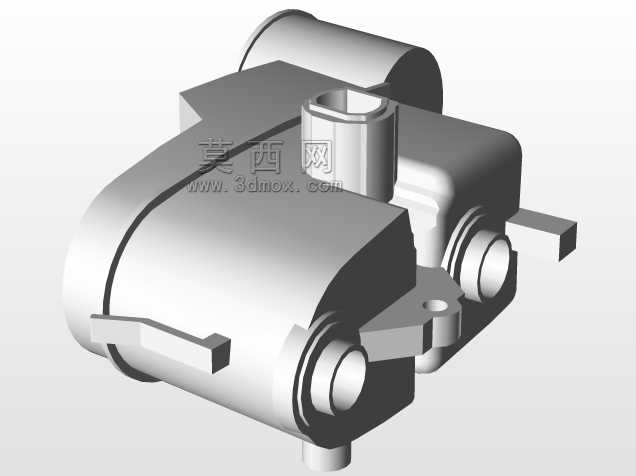

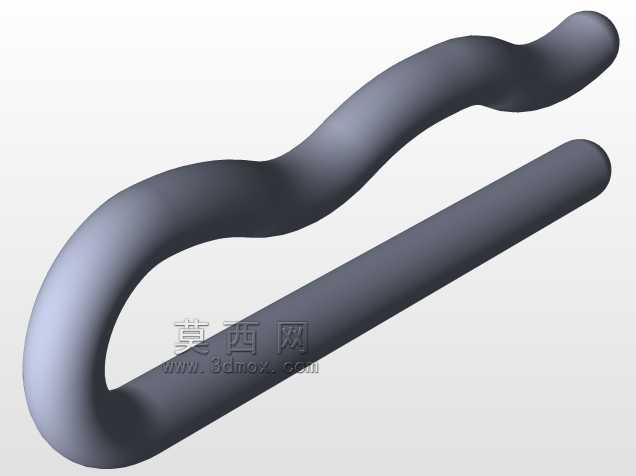

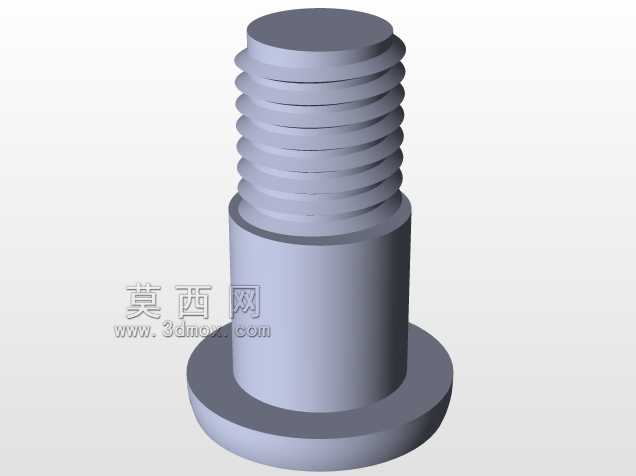

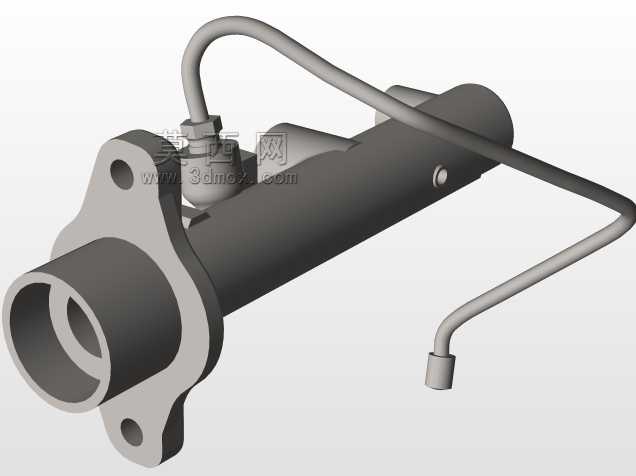

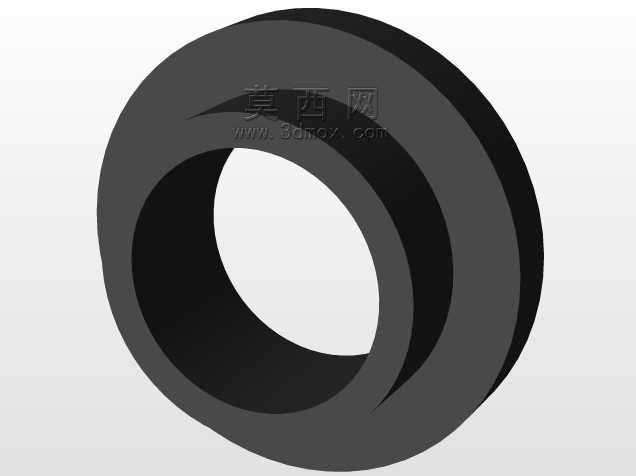

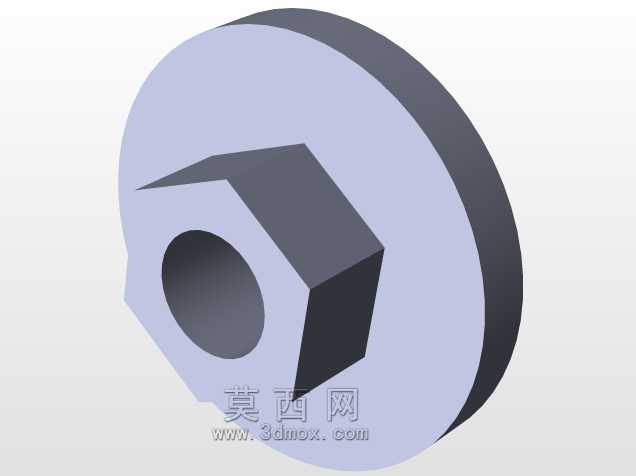

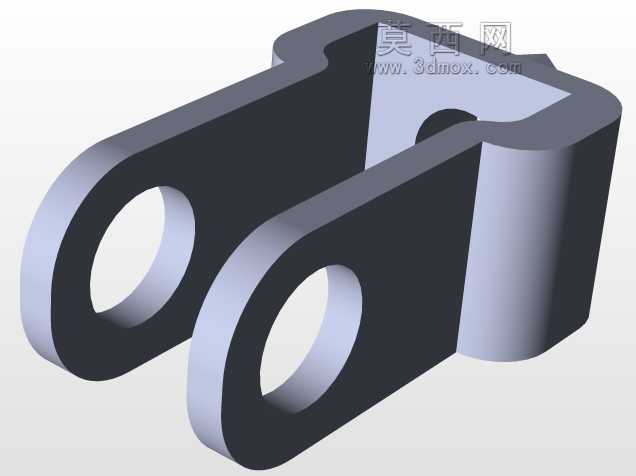

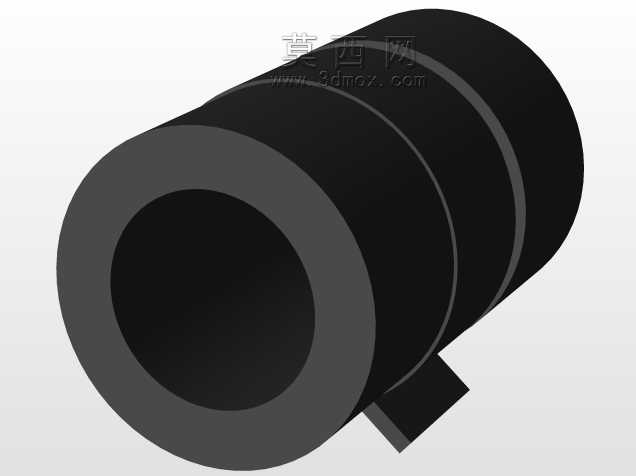

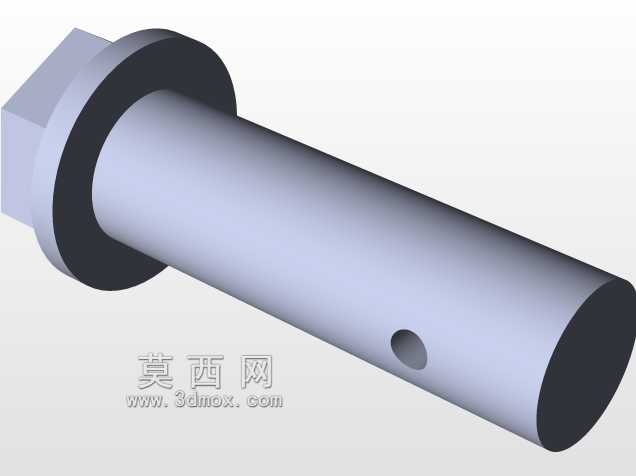

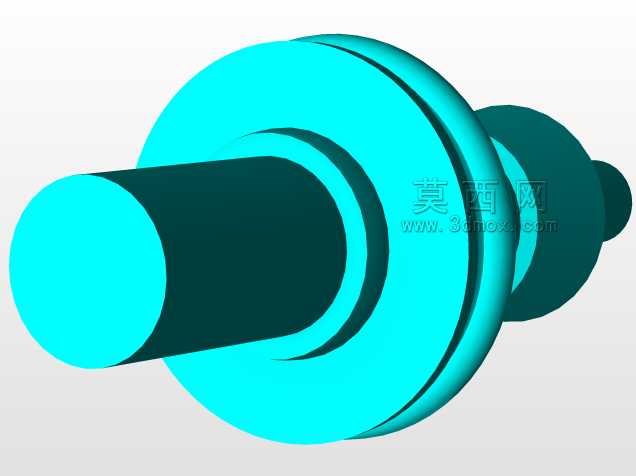

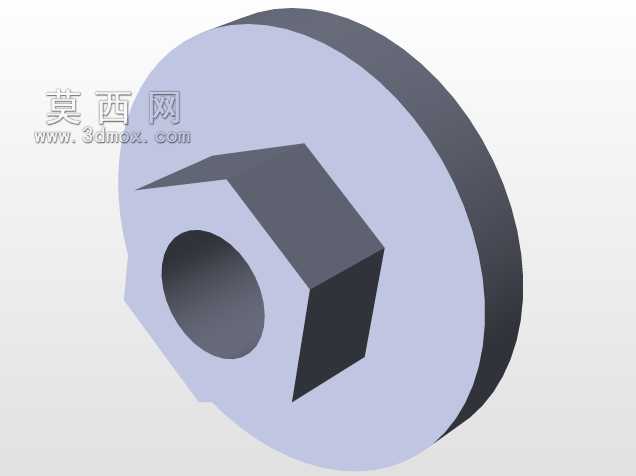

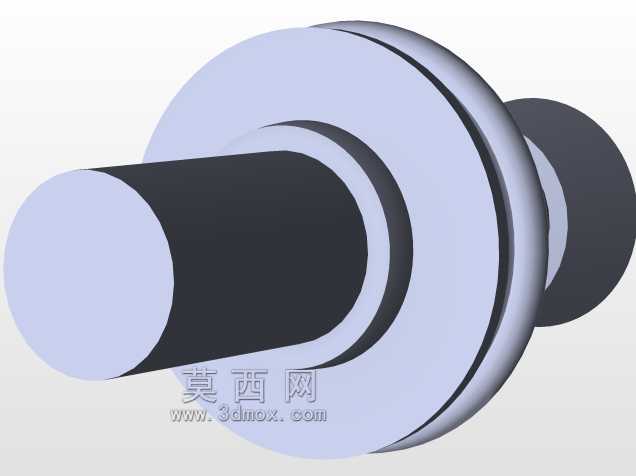

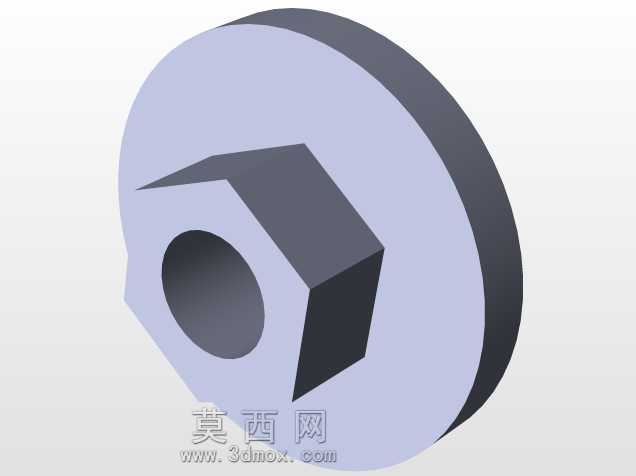

　　制动时大气阀开启让外界空气进入大气腔，利用两侧压差推动膜片座移动，以此实现力的放大，助力器后端的推杆叉直接与驾驶舱内的制动踏板铰接，铰接位置的销轴孔做了耐磨衬套设计，避免长期往复踩踏出现铰接间隙过大导致的踏板虚位问题。主缸部分采用双腔串联式结构，分别对应车辆前后轴两条独立的制动回路，即便其中一条回路出现泄漏故障，另一条回路仍能保留部分制动能力，避免制动完全失效，主缸上部集成的储液罐为半透明工程塑料材质，罐体上标注有上下液位刻度，方便日常维保检查制动液存量，储液罐内部设置有液位传感器安装位，可在液位过低时触发仪表报警提示驾驶员。安装边界方面，这套总成通过助力器壳体上的三个均布安装螺栓孔固定在驾驶舱前围板上，

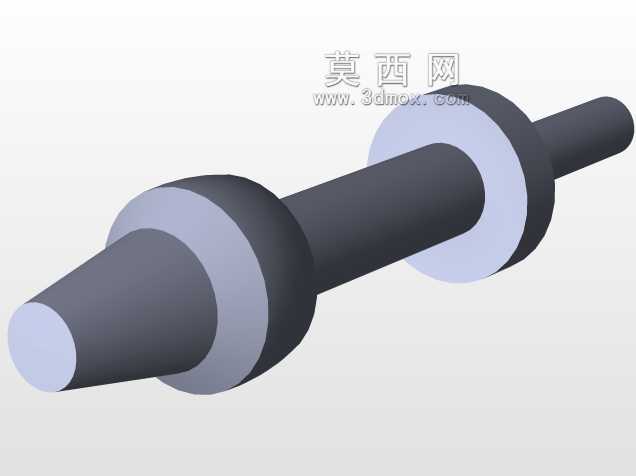

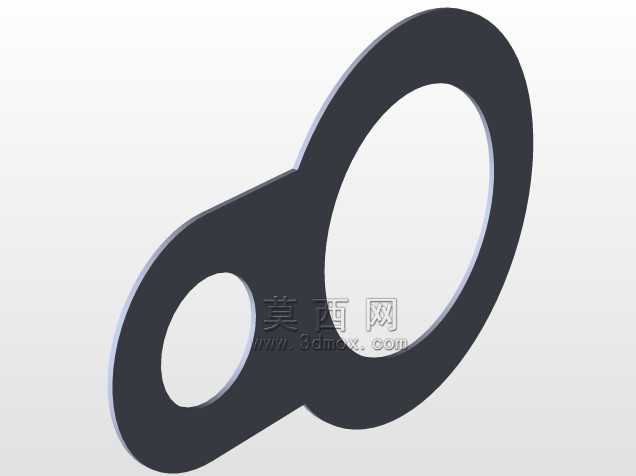

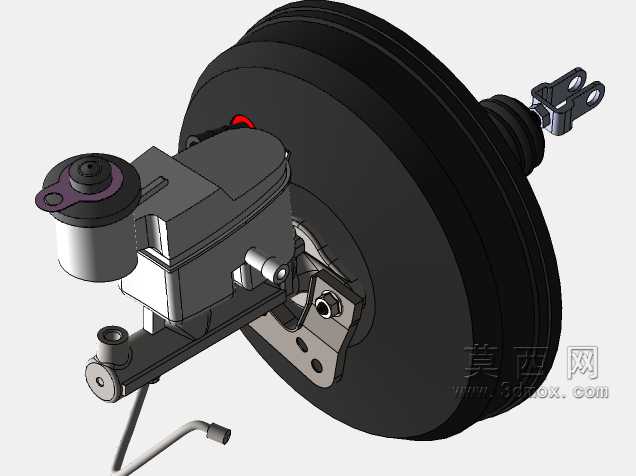

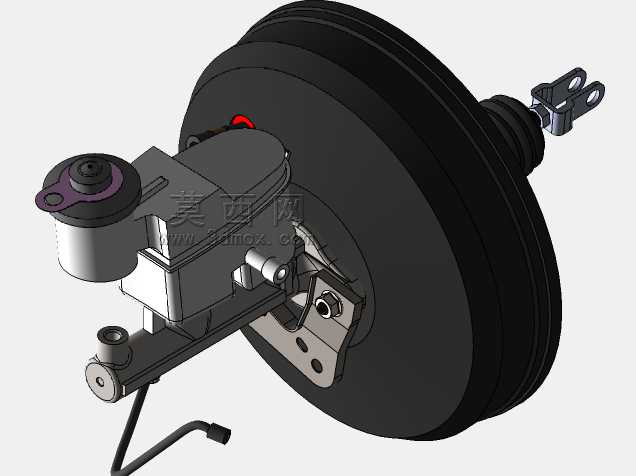

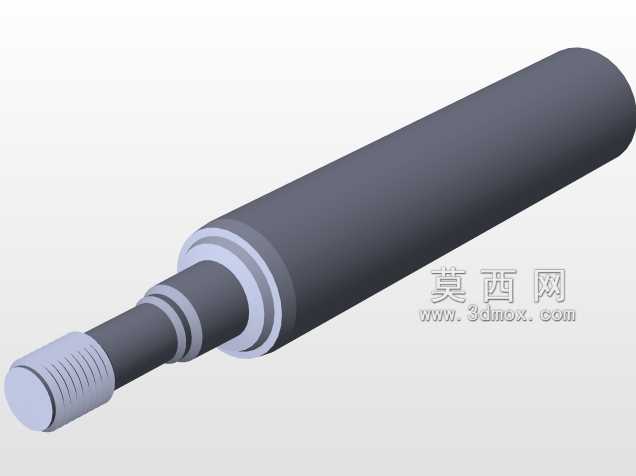

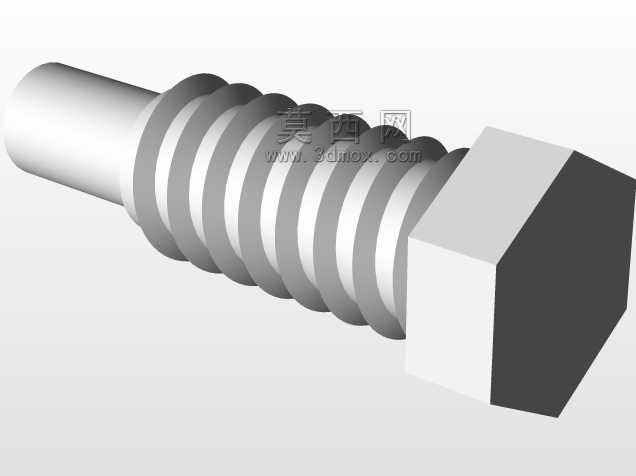

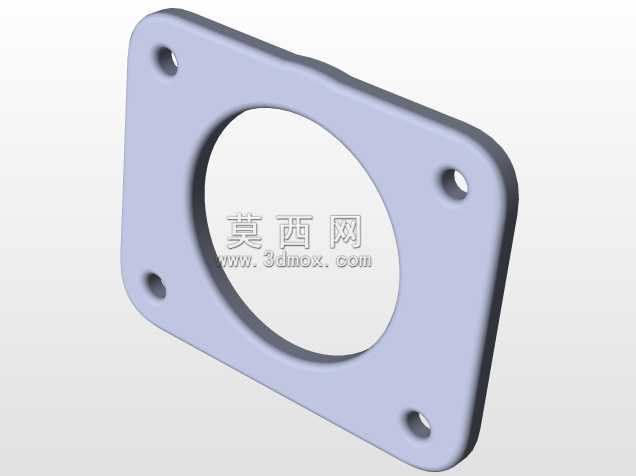

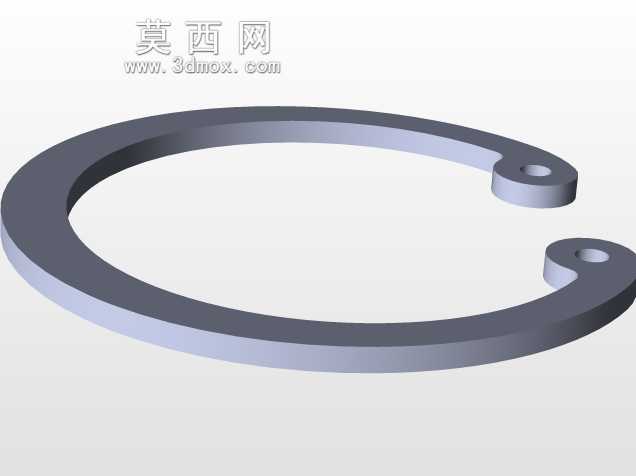

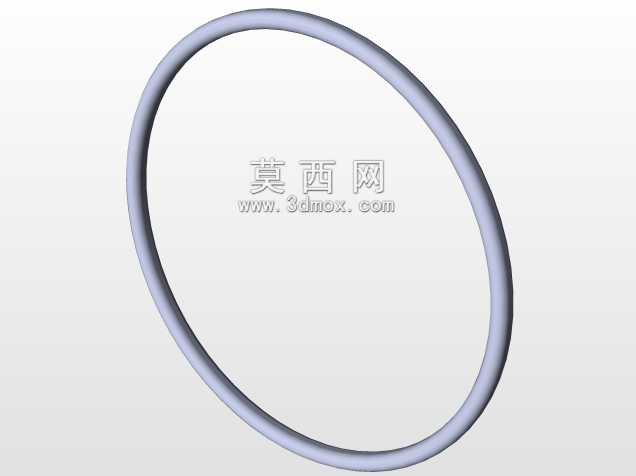

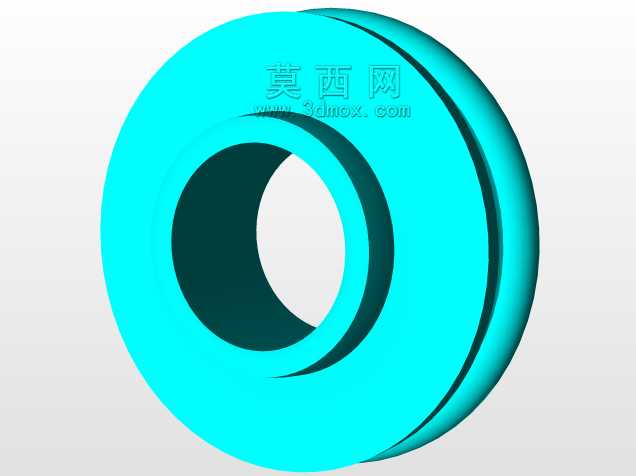

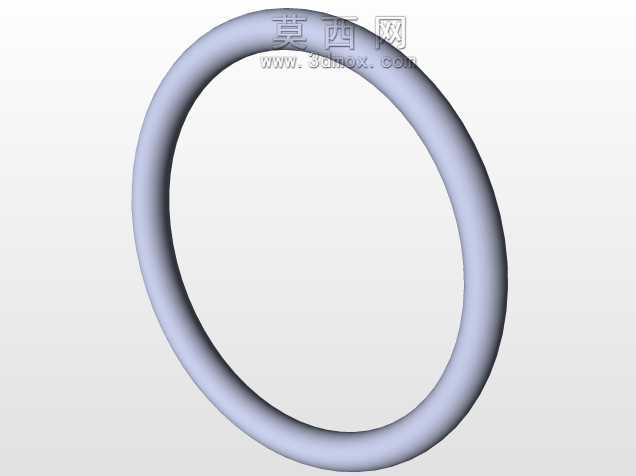

　　安装面贴合处设计有环形密封胶垫，避免行车过程中前舱的噪音、灰尘进入驾驶舱，同时隔绝发动机舱传递到踏板区域的振动。主缸本体上的两个出油接口采用标准制动管螺纹规格，分别对接前后轴制动管路，接口位置做了内凹的密封面设计，配合铜质密封垫圈可实现高压制动液的无泄漏密封，主缸侧面预留的压力传感器安装位，可适配带制动压力监测的车型配置，无需额外改动主缸本体结构。在建模细节处理上，所有运动部件的配合间隙都按照实际装车公差做了预留，比如助力器推杆与壳体之间的导向套配合长度、主缸活塞与缸筒的配合间隙、储液罐与主缸本体的卡扣配合结构都做了1:1还原，甚至主缸上的放气螺钉位置、助力器壳体上的真空单向阀安装座都完整复刻，

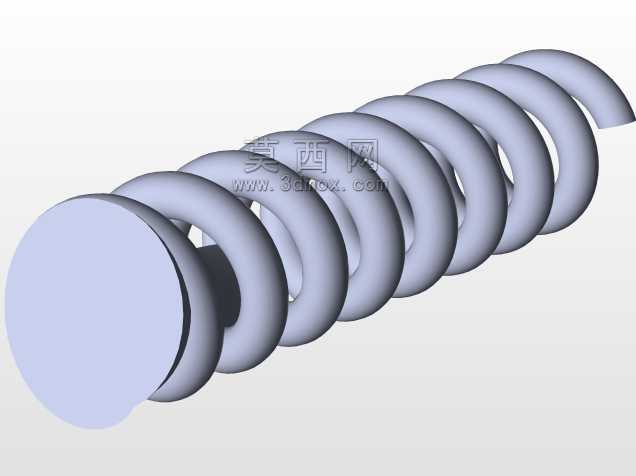

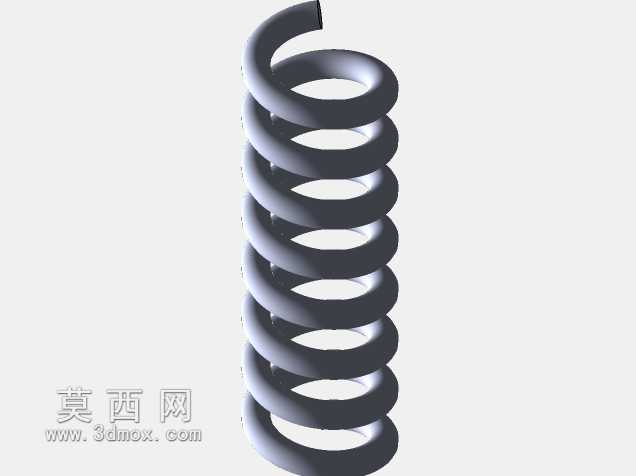

　　方便结构设计人员直接参考做整车制动系统的布置校核，也可用于制动系统教学演示的结构拆解参考。从实际选型适配的角度来看，这套总成的助力比、主缸缸径参数都匹配对应车型的整车重量、前后轴制动力分配比例，主缸的活塞行程与踏板的自由行程、有效行程做了匹配设计，避免出现踏板踩到底仍无法达到最大制动力的问题，同时助力器的膜片回位弹簧、主缸的活塞回位弹簧刚度都经过匹配，保证松开制动踏板后各部件能快速回位，解除制动时不会出现拖滞问题。
