乘用车盘式制动带轮胎总成结构设计

　　这套带轮胎总成的盘式制动结构，主要面向民用乘用车前轮制动场景适配，日常行驶过程中承担车辆减速、驻车保持、紧急制动的核心功能，是整车底盘行驶系统里直接关联行车安全的核心部件。从实际装车的工况来看，该结构需要覆盖城市道路频繁启停的反复制动摩擦、高速行驶紧急制动的大载荷热冲击、非铺装路面轻度颠簸带来的径向与轴向冲击，同时还要兼顾日常维护时的拆装便捷性，不需要拆解轮毂轴承单元就能完成刹车片更换作业。

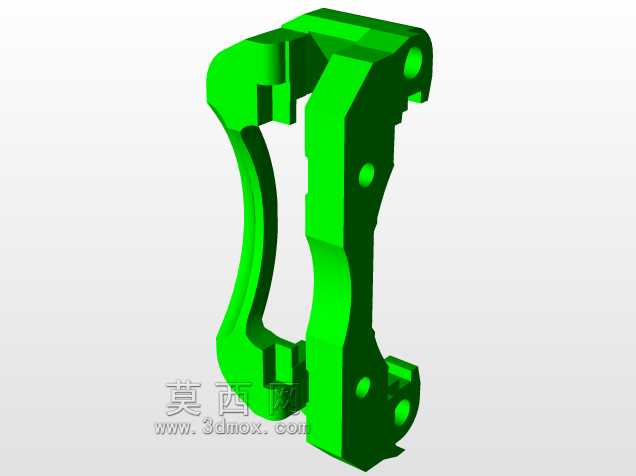

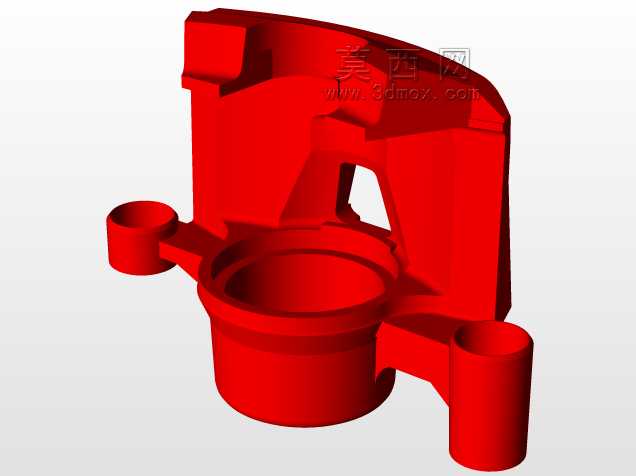

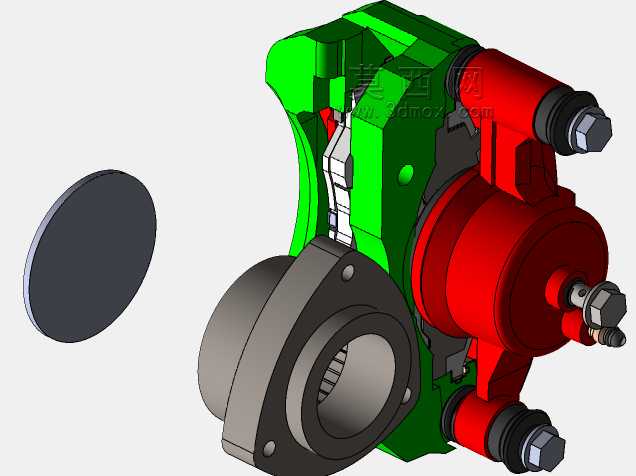

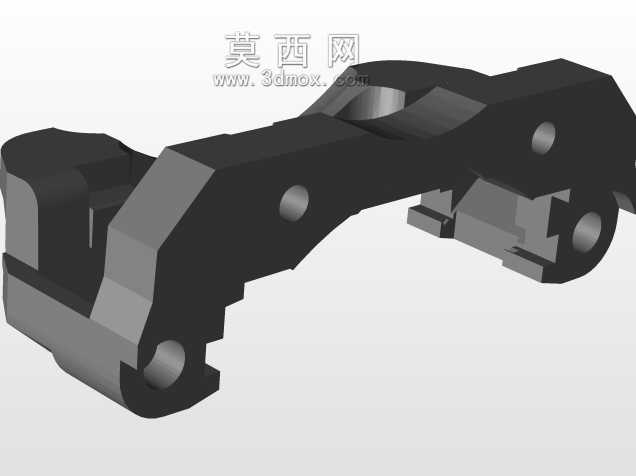

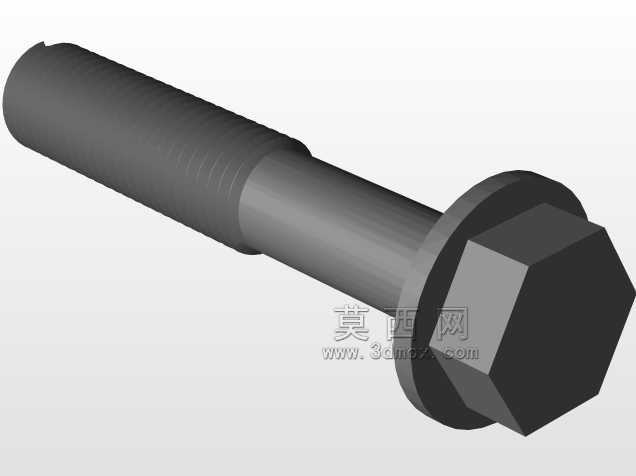

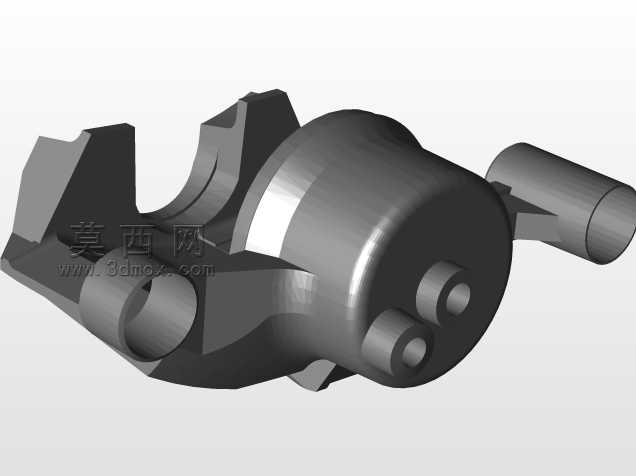

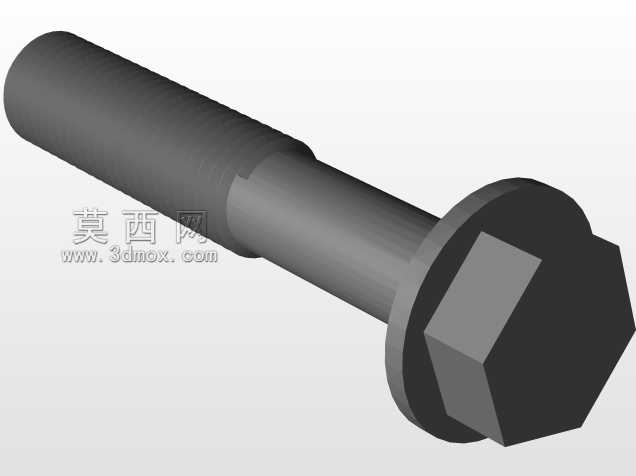

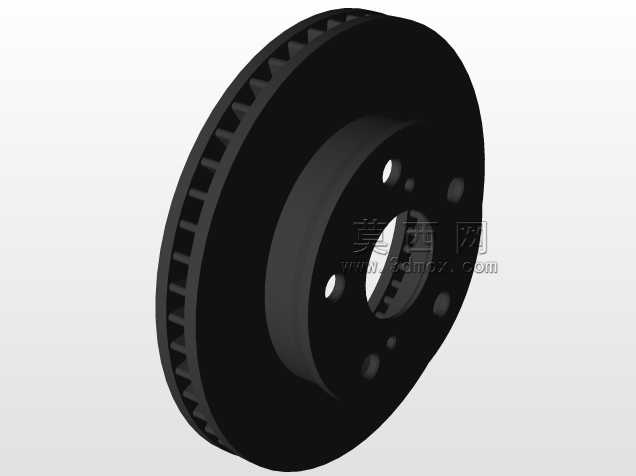

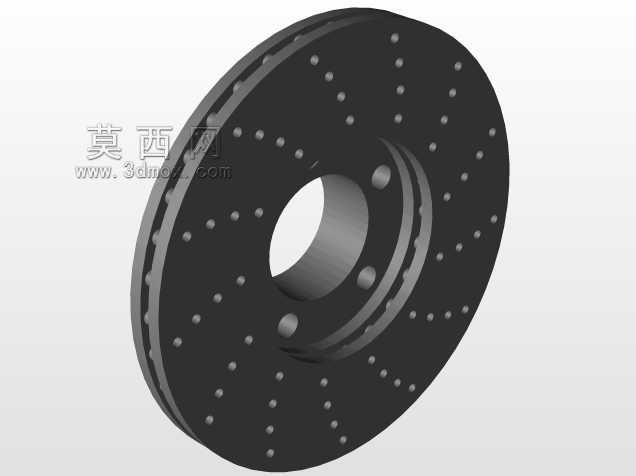

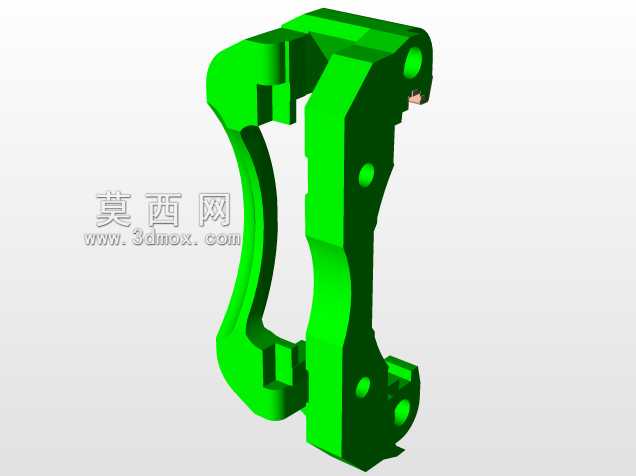

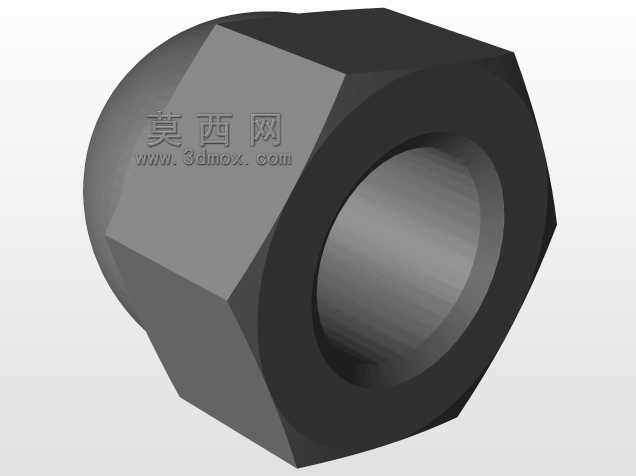

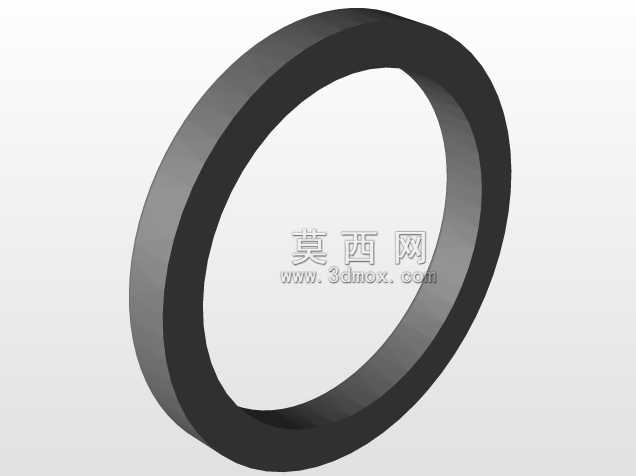

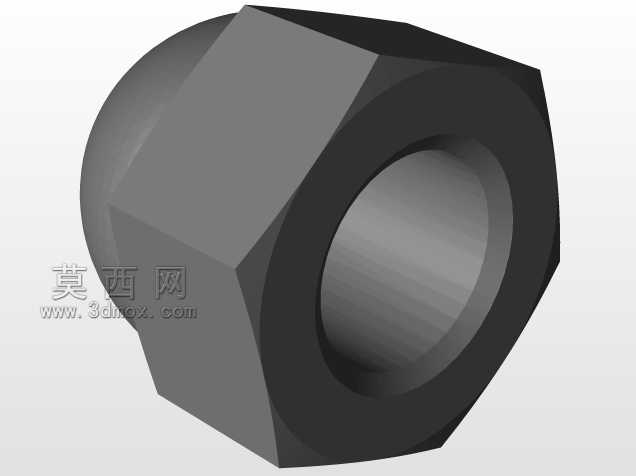

　　设计过程中首先确定的是浮动式卡钳的结构方案，相比固定式对向卡钳，浮动卡钳的结构更紧凑，轴向占用空间更小，适配家用乘用车的轮辋内部安装空间，制动时卡钳本体可沿导向销轴向浮动，自动补偿刹车片的磨损间隙，不需要额外设置间隙调整机构，长期使用的维护成本更低。卡钳本体分内外两侧布置活塞，内侧活塞直接受制动液压力推动，外侧靠卡钳的浮动反力压紧刹车片，两侧刹车片的受力更均匀，不会出现偏磨的情况。制动盘采用通风式结构设计，内部设置径向导流筋，车辆行驶时轮辋带动的气流可顺着导流筋穿过制动盘内部，带走制动摩擦产生的热量，避免连续制动时温度过高导致制动热衰减，制动盘的安装端面与轮毂轴承的定位端面采用过盈配合定位，周向靠轮毂螺栓传递制动力矩，安装螺栓的孔位分布圆直径匹配常规家用乘用车的轮毂孔距参数，不需要额外改制就能适配多数同级别车型的转向节安装位。

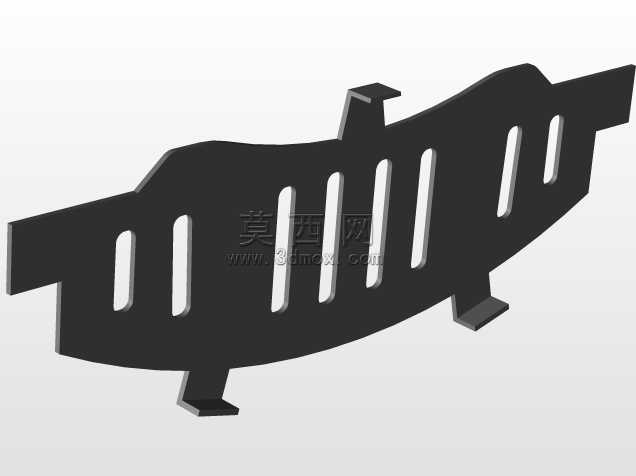

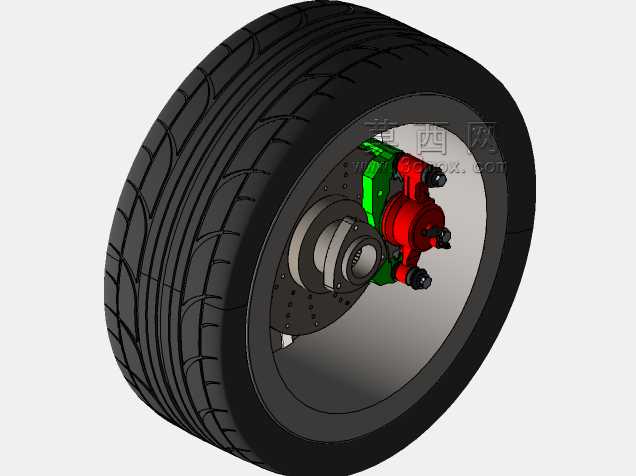

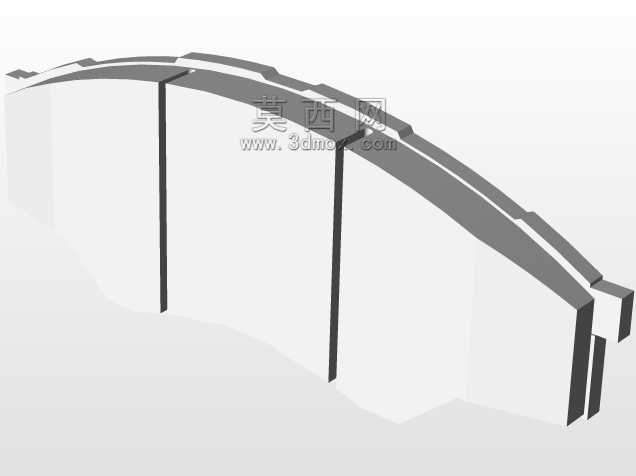

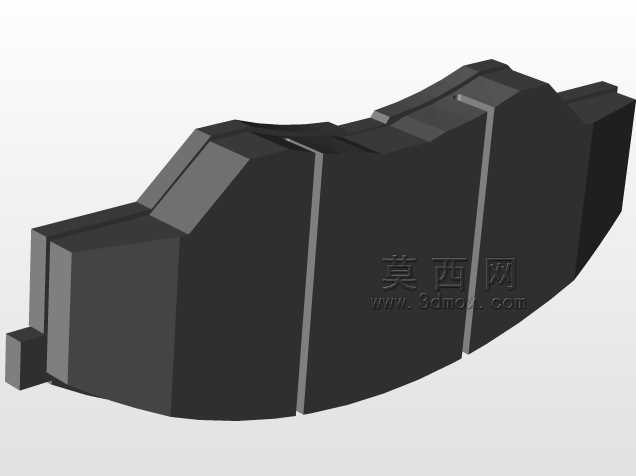

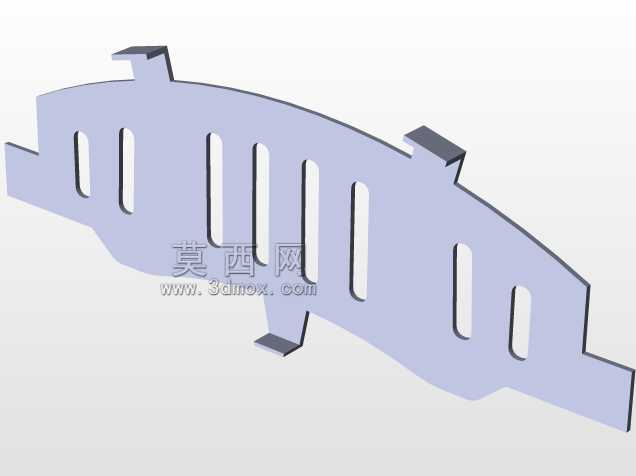

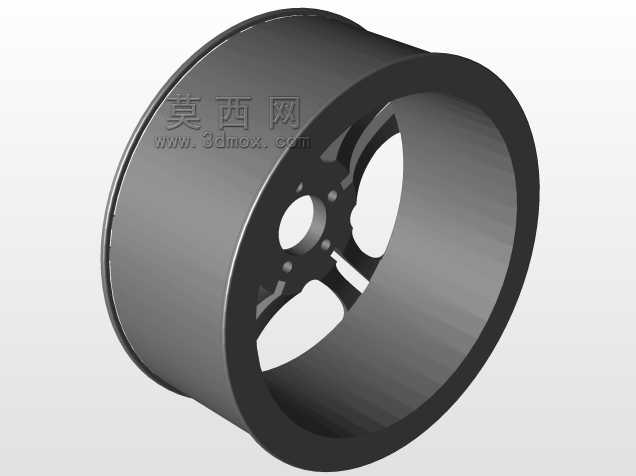

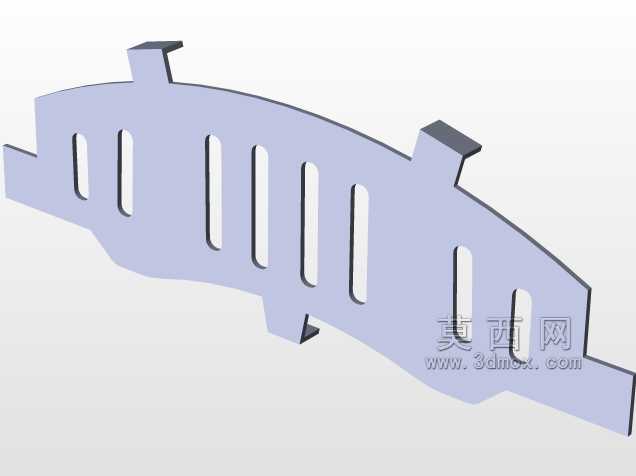

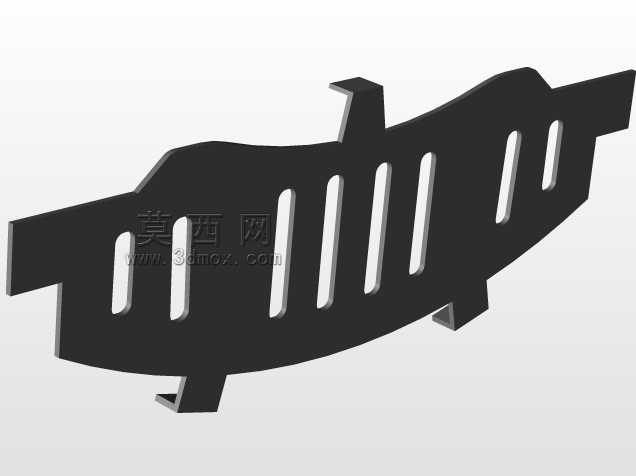

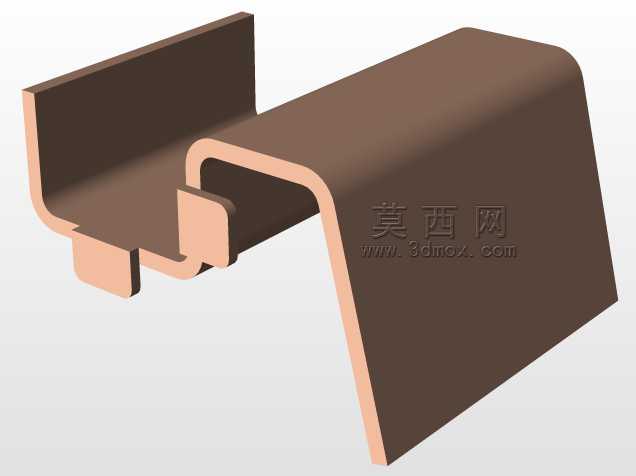

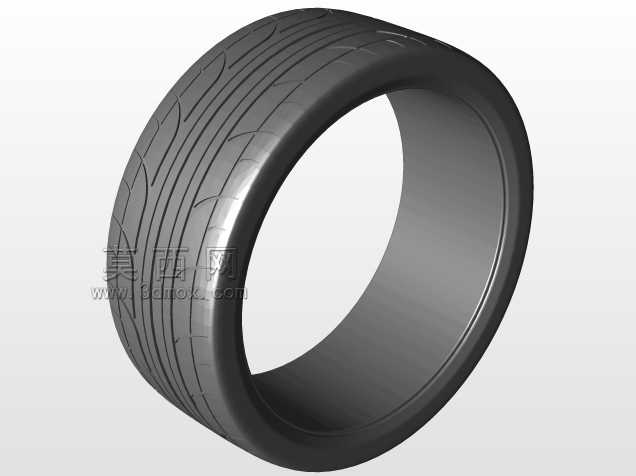

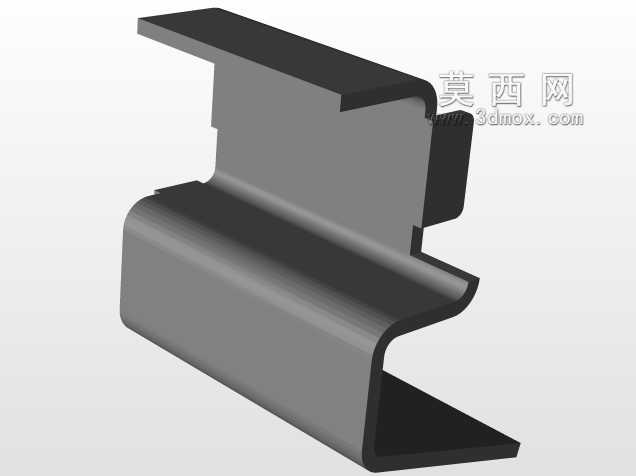

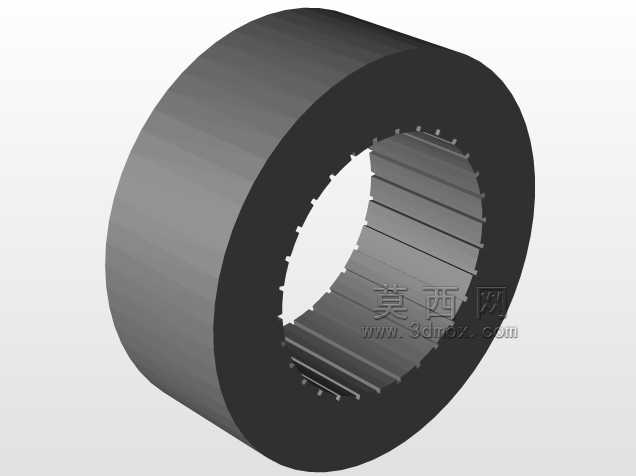

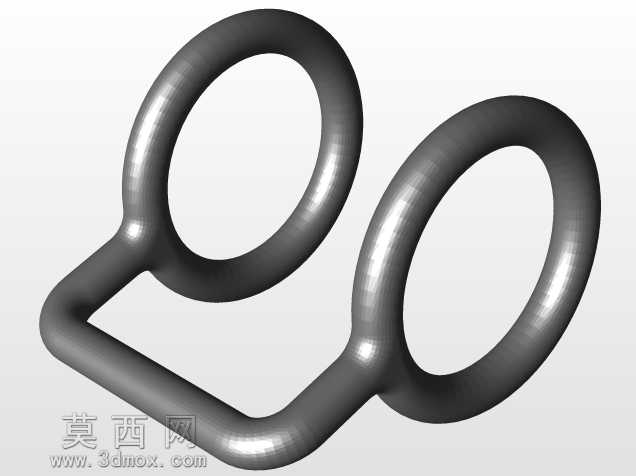

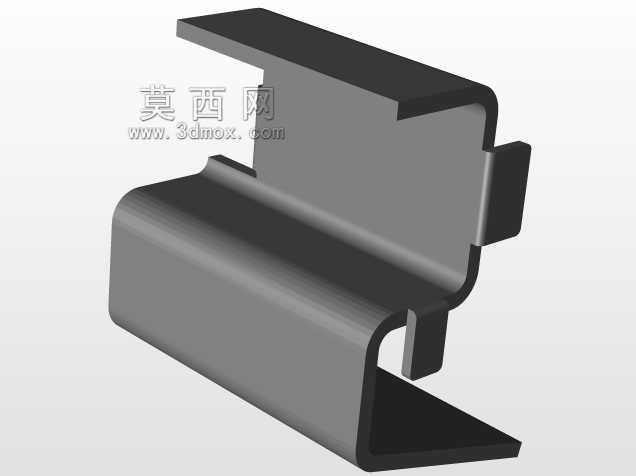

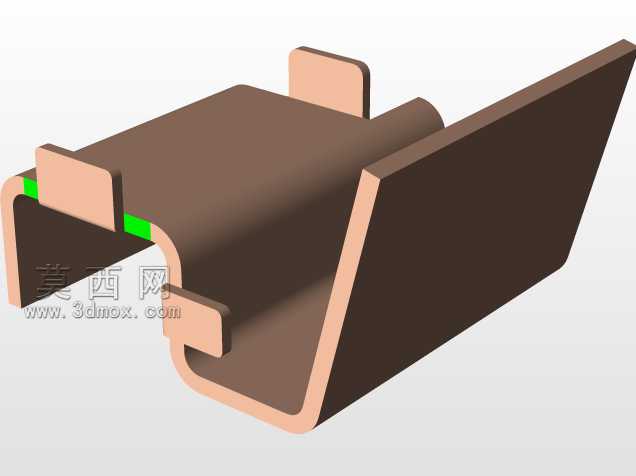

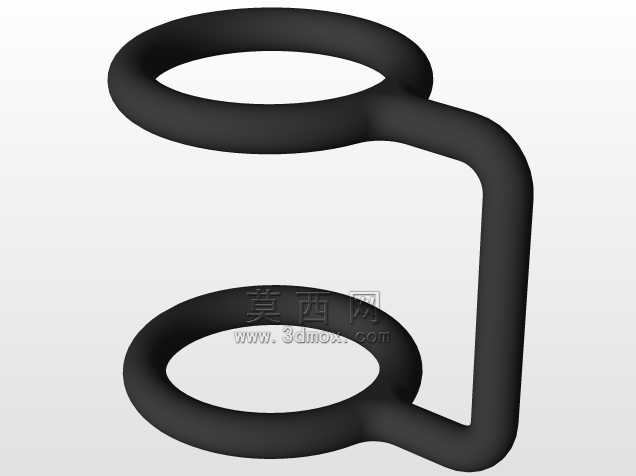

　　刹车片的摩擦片背面设置减震消音片，避免制动时摩擦产生的高频振动传递到转向系统引发方向盘抖动，摩擦材料的磨损极限位置设置机械报警片，当摩擦片磨损到剩余厚度不足两毫米时，报警片会与制动盘接触发出尖锐异响，提醒驾驶员及时更换摩擦片，避免摩擦片背板直接刮伤制动盘工作面。轮胎部分采用常规民用乘用车子午线轮胎结构，胎面设置多组纵向排水槽与横向细纹，兼顾干地抓地力与雨天排水性能，胎侧的厚度参数匹配常规17寸轮辋的安装尺寸，轮辋与轮胎的配合面设置轮辋凸缘，防止车辆急转弯时轮胎脱圈。

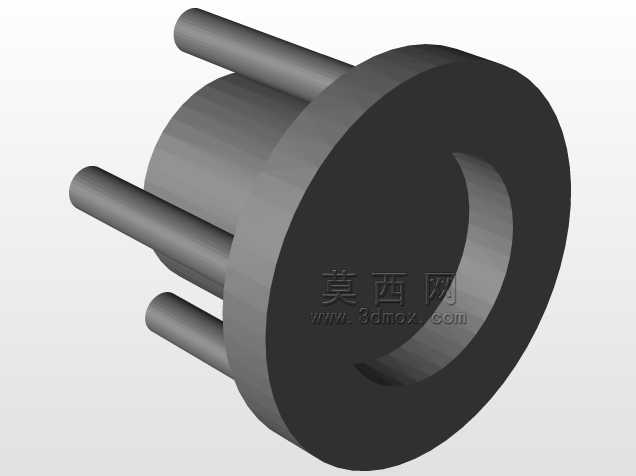

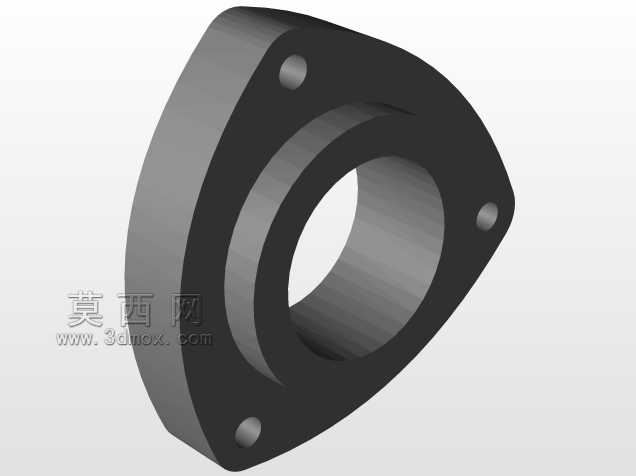

　　安装边界方面，整个总成的轴向总尺寸控制在轮辋内部的有效空间范围内，卡钳的最外侧轮廓与轮辋内表面保留至少十毫米的安全间隙，避免车辆行驶过程中轮辋变形剐蹭卡钳本体；制动盘的径向最大尺寸不超过轮辋的内径，保证拆装轮胎时不需要拆卸制动卡钳就能直接取出轮胎总成。轮毂轴承单元集成在制动盘的中心安装位，采用双列角接触球轴承结构，可同时承受径向载荷与转弯时的轴向载荷，轴承的预紧力在装配时一次性设定，后期维护不需要重新调整预紧量。

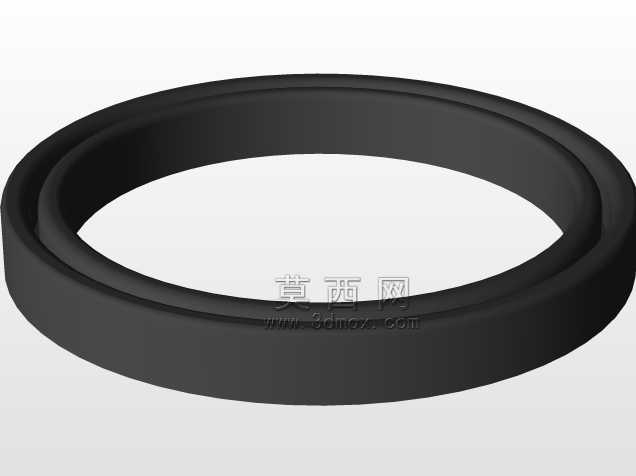

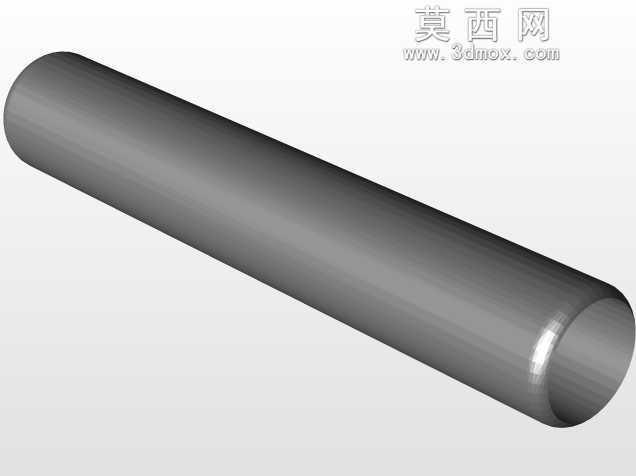

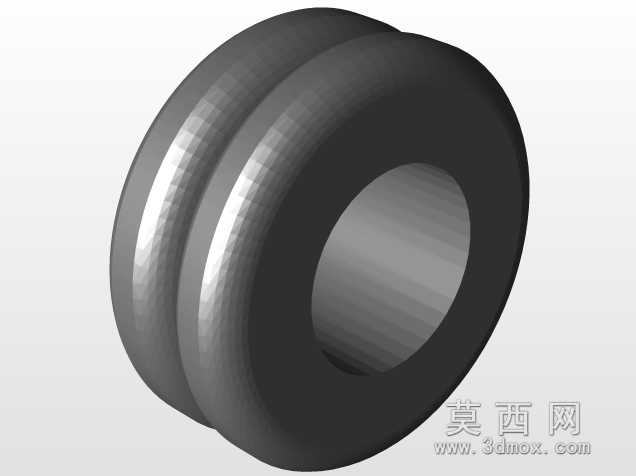

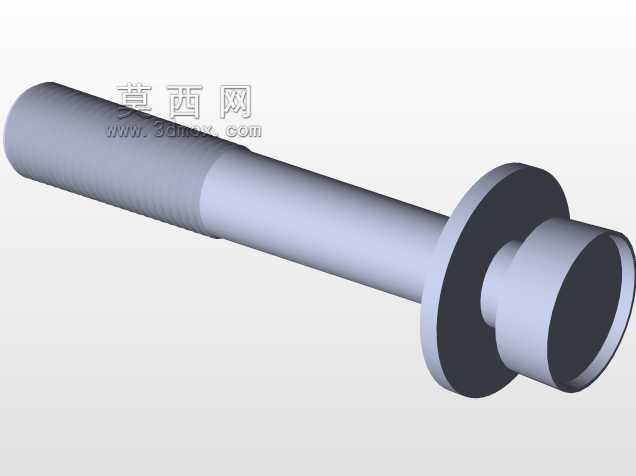

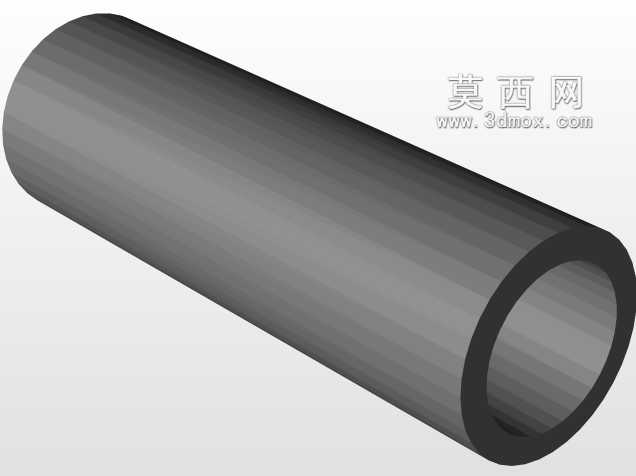

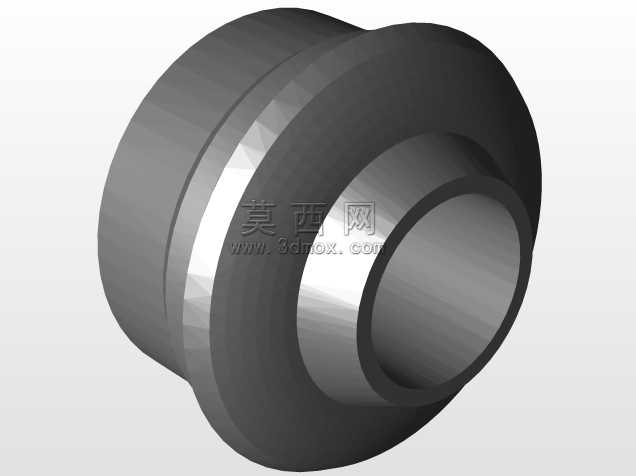

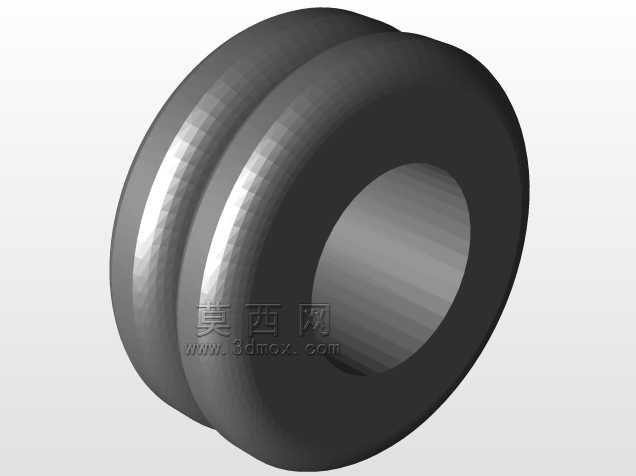

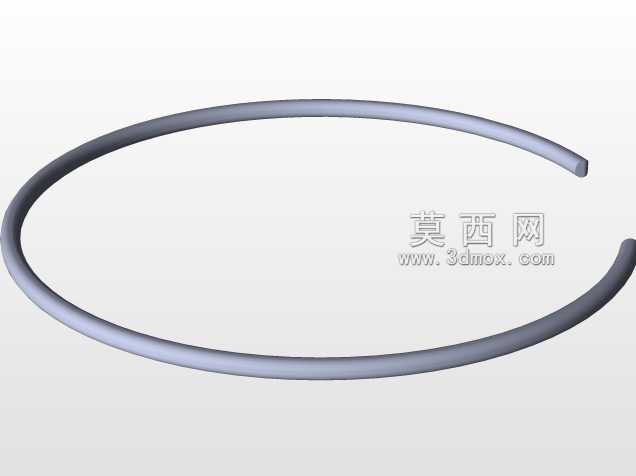

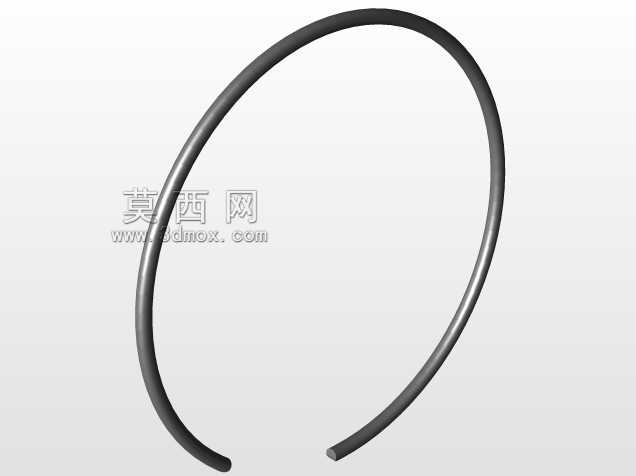

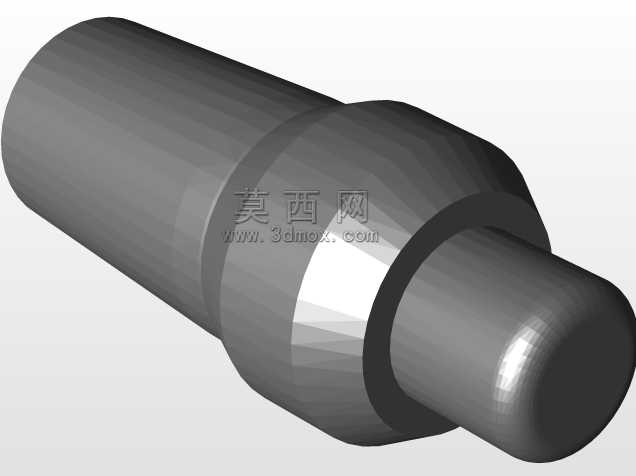

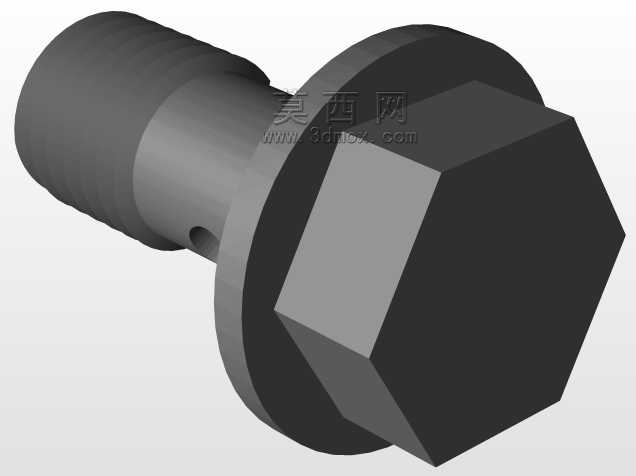

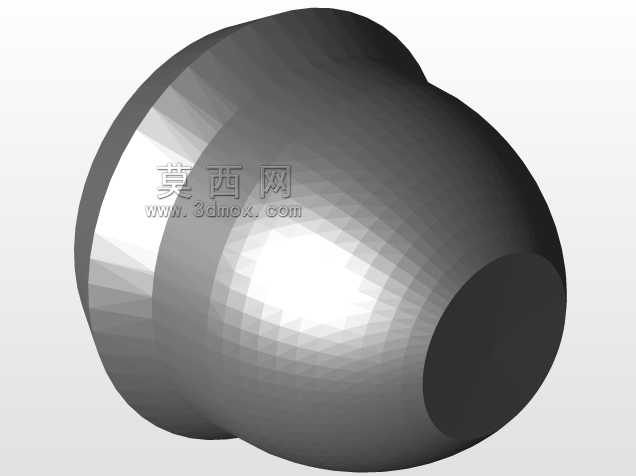

　　从结构细节来看，卡钳的导向销表面设置防尘橡胶套，阻挡路面的泥沙、积水进入导向销的滑动面，避免长期使用后导向销锈蚀卡滞，导致制动拖滞或者刹车片偏磨；制动盘的工作面采用精加工处理，端面跳动量控制在0.05毫米以内，避免制动时出现踏板抖动的问题；卡钳上的放气螺钉设置在卡钳腔体的最高位置，更换制动液时可以顺利排出管路内的空气，保证制动踏板的脚感扎实。整个制动系统的制动力矩参数匹配1.5吨级别的乘用车整备质量，在百公里时速下的制动距离可以控制在40米以内，满足民用车辆的安全性能要求，同时所有易损件的尺寸都符合行业通用的配件规格，后期更换配件不需要定制，维修的通用性较强。
