小型四旋翼航拍飞行器结构设计方案

　　这款小型四旋翼飞行器的结构设计，核心面向低空近距航拍、小型作业场景的轻量化使用需求，整体机架采用镂空臂式结构，在保证结构强度的前提下尽可能降低整机自重，适配小功率动力组的载荷上限。从实际使用场景来看，这类小型四旋翼设备可用于室内外小范围航拍摄影、教学实训飞行演示、小型传感器搭载测试等场景，对起降场地要求极低，平整硬质地面即可完成起降操作，不需要专用起降台配套。

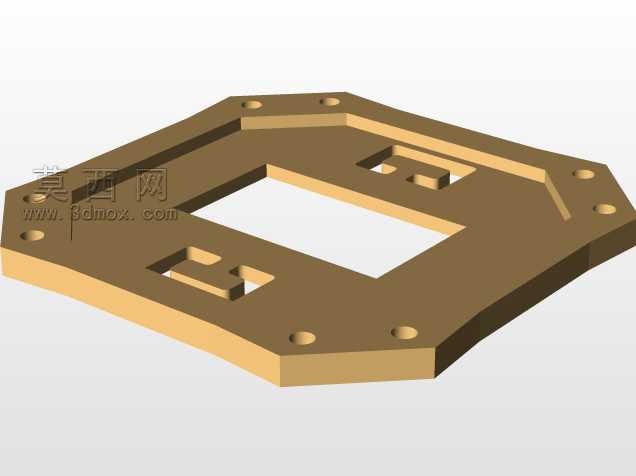

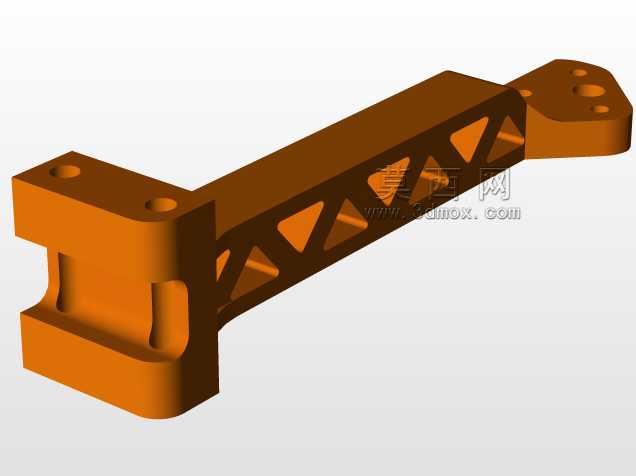

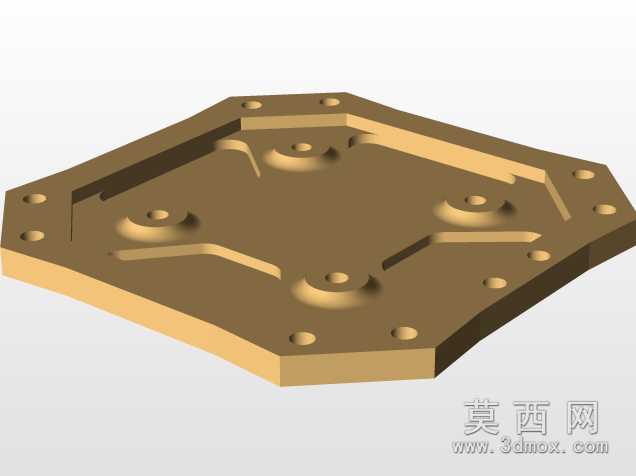

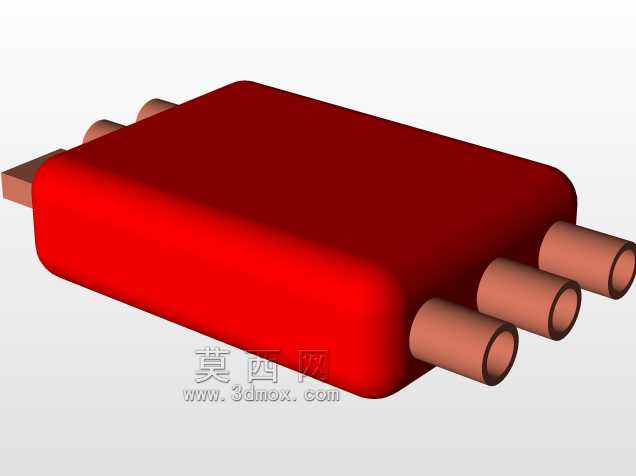

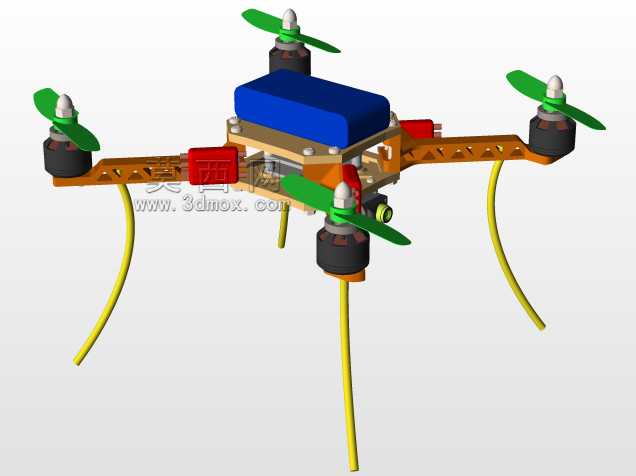

　　动力布局采用经典X型四旋翼排布，四个机臂从中心主机舱向外等角度延伸，每个机臂末端独立安装动力单元，旋翼旋转平面处于同一水平高度，相邻旋翼转向相反以抵消自旋扭矩，保证飞行姿态的可控性。机臂采用镂空减重设计，在臂身预留走线槽位，动力线缆可沿臂身内部排布至中心舱，避免线缆外露干扰旋翼转动，同时降低飞行过程中的风阻影响。中心主机舱采用分层堆叠结构，下层为机架承力基板，用于固定机臂连接座、电调等功率器件，上层预留电池安装位，可适配块状锂聚合物电池的安装固定，电池采用绑带式固定方案，可根据实际载荷需求灵活调整电池规格，只要不超出安装边界与起飞重量上限即可适配。

　　从安装边界来看，机臂长度经过匹配计算，旋翼转动时不会与中心舱、相邻旋翼发生运动干涉，每个旋翼下方预留足够的起落安全间隙，机臂末端的电机安装座采用同轴定位设计，保证电机输出轴与机臂平面垂直，避免旋翼转动时出现偏摆带来的振动问题。机架底部延伸出的弹性支脚采用柔性线材弯折成型，着陆时可吸收冲击能量，降低硬着陆对中心舱内器件的冲击，同时支脚长度经过核算，起飞降落时旋翼不会触碰地面，避免桨叶打地损坏。

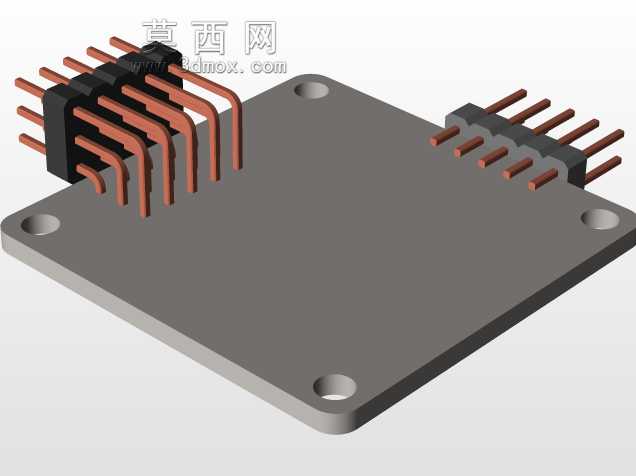

　　设计过程中优先考虑了装配维护的便捷性，所有机臂与中心基板的连接均采用标准紧固件，不需要专用粘接或焊接工艺，单个机臂或动力单元出现损坏时可单独拆卸更换，不需要拆解整个机架。中心舱的器件安装位预留了通用安装孔距，可适配主流的小型飞控板、电调模块的安装尺寸，不需要额外打孔修改。走线设计上，中心舱边缘预留了线缆出口，电调信号线、电源线可规整排布至飞控安装位，避免舱内走线杂乱干扰器件安装。

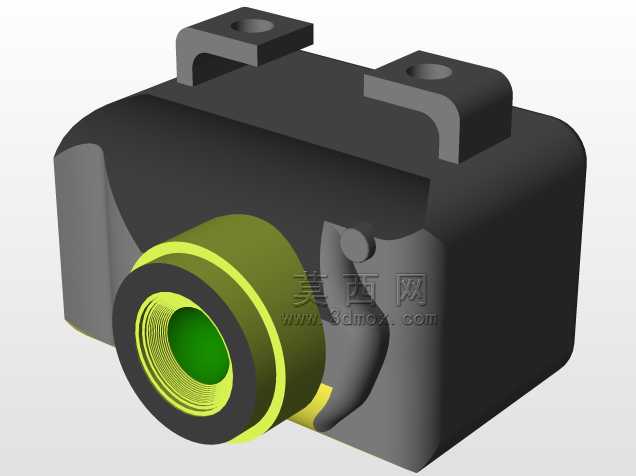

　　从功能特性来看，这款结构设计的重心控制经过优化，电池安装位处于整机几何中心正上方，可通过调整电池前后位置微调整机重心，保证飞行时四个动力单元的出力均衡，降低不必要的动力损耗。机臂的刚性经过匹配设计，飞行过程中不会出现明显的臂身共振，保证旋翼转动的稳定性，为航拍类载荷提供相对平稳的飞行平台。整机的外形尺寸控制在小型航模的常规范围内，收纳时可将旋翼拆卸后放入小型便携箱包，不需要占用过大的存放空间，适合个人用户携带外出使用。

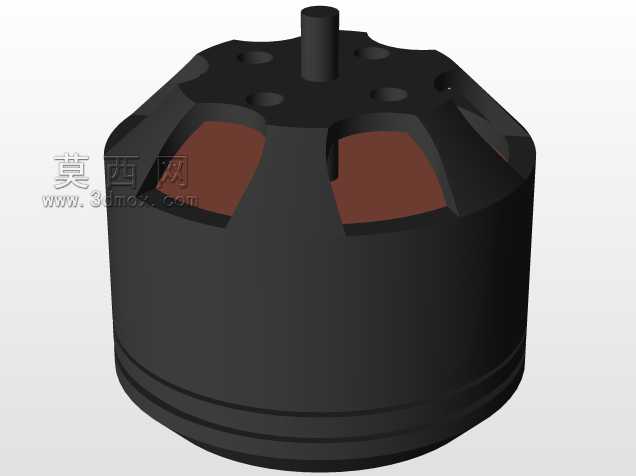

　　在结构细节处理上，电机安装座与机臂的连接采用嵌入式定位，保证电机安装的同轴度，减少高速转动时的振动传递；旋翼采用快拆式安装结构，配合桨帽的锁紧设计，日常维护更换桨叶时不需要复杂工具即可完成操作。中心舱的上层电池安装位设置了防滑垫层，避免飞行过程中电池移位导致重心偏移，影响飞行姿态稳定。
