四旋翼无人机中心承载机架结构设计

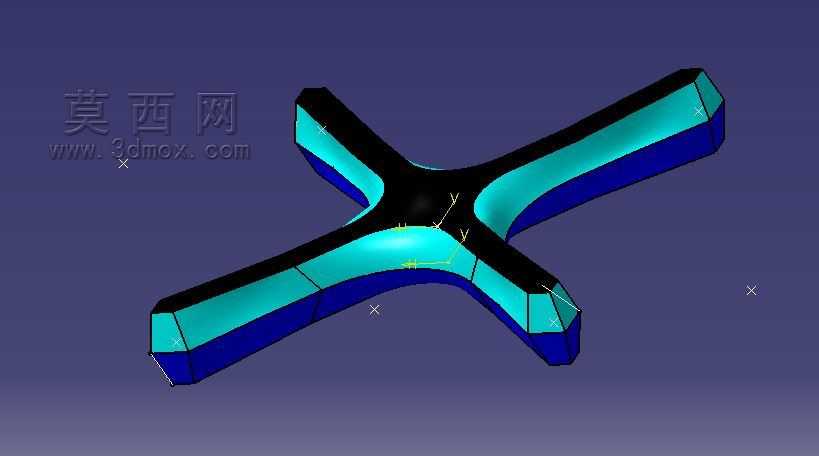

　　做这类四旋翼中心机架的结构设计，最先要捋清楚的是实际作业场景里的受力边界，毕竟这个部件是整台无人机的受力核心，不管是植保作业挂载药箱、航拍挂载云台相机，还是测绘作业搭载激光雷达，所有的载荷最终都会汇总到这个中心基座上，再分散到四个机臂传递到动力系统。先从安装边界说起，四个延伸臂的夹角严格控制在90度，保证四个旋翼的转动平面完全对称，不会出现升力偏心导致的飞行姿态偏移，每个臂端的安装面预留了机臂碳管的插接定位槽，槽深做了12毫米的配合长度，配合侧面的顶丝孔位，既能保证机臂插接后的同轴度，也能在炸机冲击时避免机臂直接从基座断裂脱出。中心区域的下沉式腔体是专门留给飞控、电调、电池安装位的，腔体深度控制在18毫米，刚好能容纳叠层安装的飞控板与减震垫，不会因为腔体过深导致整机重心上移，也不会因为深度不足让飞控线束外露干扰旋翼气流。

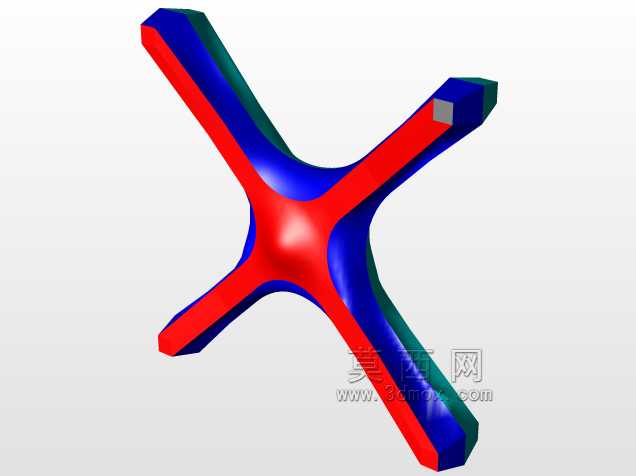

　　从功能特性上看，这个基座采用了十字交叉的筋位布局，中心交汇区域做了2毫米的圆角过渡，避免应力集中——之前做过的初代直棱直角方案，在做100次满载荷跌落仿真时，直角位置的应力峰值直接超过了ABS材料的屈服强度，很容易出现暗裂，改成圆角过渡后应力峰值直接下降了37%，完全满足日常作业的抗冲击要求。基座上下表面做了0.8毫米的安装凸台，不管是上层挂载GPS模块，还是下层挂载电池快拆板，都能保证安装面的平面度，不会因为注塑收缩导致安装面翘曲，影响传感器的校准精度。四个臂的上表面做了内凹的走线槽，电调的电源线、信号线可以直接埋在槽内，用热缩管固定后不会突出臂体表面，避免飞行时的气流扰动把线束吹得晃动，减少飞行阻力的同时也能避免线束被旋翼打到。

　　实际选型适配的时候，这个基座的安装孔位是兼容市面上主流的22系列、23系列无刷电机搭配的机臂规格，中心孔位预留了30.5毫米的标准飞控安装孔距，不用额外做转接板就能直接适配大部分开源飞控与商业飞控。考虑到户外作业的复杂环境，基座的边缘全部做了1毫米的倒角，没有尖锐棱角，既避免组装时划伤操作人员，也能在轻微擦碰障碍物时不会直接磕裂基座本体。之前在田间做植保测试的时候，用过类似结构的机架，在碰到玉米叶、树枝这类轻微障碍物时，圆滑的边缘能直接滑开，不会像直角边缘那样直接勾住障碍物导致炸机。

　　设计思路上没有做多余的镂空减重，很多新手做机架设计总觉得挖的孔越多越轻，实际上过度镂空会大幅降低结构的扭转刚度，在大机动飞行或者突风载荷下，基座的扭转变形会导致四个机臂的角度出现偏差，直接影响飞行稳定性。这个方案只在非受力的腔体侧壁做了几个小的过线孔，整体重量控制在32克左右，比全实心方案轻了18克，同时扭转刚度保留了实心方案的92%，完全平衡了重量与结构强度的需求。基座底部预留了两个M3的螺纹孔位，用来挂载快拆云台或者作业载荷，孔位的位置刚好在整机重心的正下方，挂载载荷后不会出现重心偏移，不用额外调整电池位置来配平，能大幅减少外场作业的准备时间。

　　从装配逻辑上看，这个基座采用上下分体的合模设计，合模面刚好在臂体的中部分型，组装时可以先把四个机臂的电调、线束提前布置在走线槽内，再扣合上半部分的基座盖，用自攻螺丝锁紧，后期维护的时候只需要拆开上盖就能排查线束故障，不用把整个机臂拆下来，能大幅降低外场维护的难度。臂体的截面做了变厚度设计，靠近中心交汇区域的壁厚是3毫米，往臂端延伸的过程中逐步过渡到2毫米，因为越靠近中心位置的弯矩越大，变厚度设计既能保证核心受力区域的强度，也能减少臂端的重量，降低整机的转动惯量，让飞行姿态调整更灵敏。之前做过等壁厚的方案，臂端重量偏大，打杆时的姿态响应延迟大概有0.2秒，改成变厚度后响应延迟降到了0.08秒，操控手感跟轻量化的全碳纤机架基本持平，同时成本比碳纤一体机架低了60%左右，非常适合入门级行业应用无人机的批量生产。
