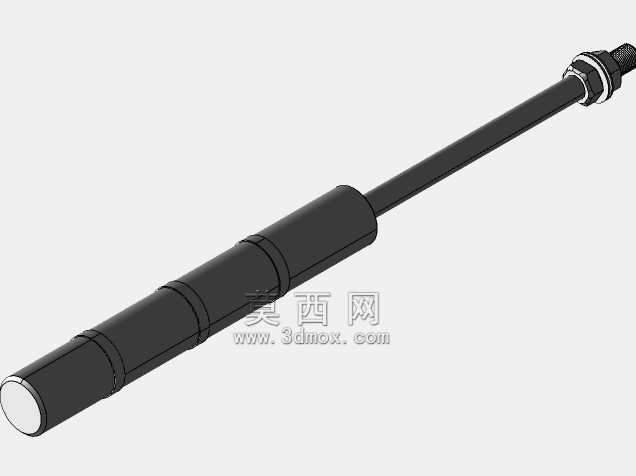

工业设备配套立式照明工作灯结构设计

　　做设备结构设计这么多年，配套照明部件的选型和建模往往是容易被忽略的细节，很多新手设计师随便找个灯的模型塞进去，最后现场安装才发现干涉、照度不够、维护空间留错的问题层出不穷。这次做的立式机器灯结构，最早是给客户的自动化装配工位做配套照明用的，当时现场的需求是工位上方有桥架走气管和线缆，没法吊装普通的工业灯，侧装的话又会被工位旁的料架挡住光线，最后才确定做立式安装的结构，直接固定在工作台面的边角位置，不占用操作空间，也不会和上方的管线产生干涉。

　　从实际使用场景来说，这类立式灯不光用在装配工位，普通机床的操作区、质检台的目视检测位、小型加工中心的工件上下料区都能适配，核心是要保证操作区域的照度均匀，没有明显的暗角，同时灯体本身不能成为操作人员动作的阻碍，也不能在设备运行的时候和运动部件产生刮碰。设计的时候首先考虑的是安装边界，底座的安装孔位按照常规工业台面的型材间距来做，四个固定孔适配M6的膨胀螺栓或者T型螺栓，不管是钢板台面还是铝型材工作台都能直接装，底座的厚度控制在8mm，保证立式安装的时候不会因为操作人员不小心磕碰产生倾斜，整体的重心落在底座中心范围内，就算灯杆伸到最长，重心偏移量也不会超过底座的边缘，不会出现侧翻的风险。

　　灯杆部分做的是分段可调节的结构，不是整根固定的死杆，下杆和底座通过法兰连接，连接位置做了防滑齿结构，松开锁紧旋钮就能调整灯杆的倾斜角度，调整范围在0到45度之间，上杆和下杆之间是旋转锁紧结构，可以360度水平旋转，灯头和上杆的连接位置是万向球头，能任意调整照射角度，不管是需要垂直照向台面，还是斜着照向设备的加工位，都能通过调整各个关节的角度来实现，不用重新打孔移位。灯头的外壳做的是圆弧过渡，没有尖锐的棱角，避免操作人员走动的时候磕碰到受伤，灯罩用的是漫反射透光材质，不会产生明显的眩光，长时间盯着操作区也不容易视觉疲劳，这一点在质检工位尤其重要，要是用直射的透明灯罩，强光反射在金属工件表面，很容易看不清工件表面的瑕疵，影响检测效率。

　　做三维建模的时候，特意把各个活动关节的限位结构做了出来，不是随便做个铰接就完事，比如球头的转动角度限制在上下30度、左右60度，避免调整角度的时候把内部的走线扯断，灯杆内部是中空的走线路径，电源线从底座的侧面进线孔穿进去，顺着灯杆内部走到灯头，外部没有明线，不会被设备上的油污、切削液腐蚀，也不会被运动部件勾到。灯头的散热结构做在背面，是一体成型的散热筋，没有额外加装散热风扇，避免长期运行的时候风扇进灰产生故障，毕竟工业现场的粉尘、油污都比较重，带活动部件的散热结构可靠性远不如被动散热。

　　尺寸方面，整体收拢后的高度是650mm，灯杆完全伸直、灯头调到最高位置的时候总高度是1100mm，灯头的长度是280mm，宽度是80mm，照射范围覆盖直径800mm的圆形区域，刚好覆盖一个标准人工操作位的作业范围，安装的时候底座距离操作位边缘预留100mm的空间就足够，不会和操作人员的手肘活动产生干涉。之前有个客户把这个灯装在小型钻床的旁边，用来照亮钻孔的加工位置，反馈说比原来装在机床上的小射灯好用，调整角度方便，光线也不刺眼，换工件的时候不会被灯体挡住操作空间。还有做自动化检测线的客户，把这个灯装在视觉相机的旁边作为补光用，因为光线均匀，拍出来的工件图像没有明显的反光点，视觉检测的误判率比原来用普通射灯的时候低了不少。

　　设计的时候也考虑了维护的便利性，灯头的面罩是卡扣式固定的，不用拧螺丝，后期如果面罩被切削液溅脏了或者刮花了，直接扣下来就能更换，光源板是模块化的，拔掉接线插头就能拆下来，不用把整个灯拆下来返厂维修，现场的设备维护人员就能快速更换，减少停机等待的时间。底座的进线孔做了橡胶护线圈，电源线穿进去之后不会被金属孔边割破绝缘层，所有的锁紧旋钮都做了滚花处理，操作人员不用工具，徒手就能拧紧固定，调整角度的时候非常方便。

　　很多人觉得工业灯就是个简单的照明件，随便做做就行，实际上在工业现场，照明的好坏直接影响操作人员的工作效率和作业安全，光线不好的话，操作人员很容易疲劳，加工或者装配的时候出错率会明显上升，甚至会因为看不清工件位置发生安全事故。做这个立式灯的结构的时候，前前后后改了三版，最早的版本灯杆是圆管，后来考虑到现场经常会有工具、工件靠在灯杆上，圆管容易转动，就把下杆改成了方管结构，锁紧之后不会发生周向转动，角度固定更牢靠。还有最初的底座是圆形的，后来发现圆形底座在铝型材台面上安装的时候，孔位很难对齐型材的槽口，就改成了方形底座，安装孔做成长条孔，有一定的调整余量，现场安装的时候就算孔位有点偏差也能装得上。
