工业框架用欧标槽式铝合金挤压型材

　　做非标设备机架这么多年，槽式铝型材基本是每个项目绕不开的基础构件，不像焊接钢架构需要做表面除锈喷漆，这种挤压成型的铝件截面上自带标准安装槽，从桌面级的小型测试工装，到整线的大型设备护网、物料输送线侧架，甚至是洁净车间里的设备操作工作台框架，都能靠不同规格的型材搭配连接件快速拼搭成型，后期改线调整结构的时候也不用动火切割，拆换紧固件就能重新排布布局，对小批量多迭代的非标项目来说适配性极强。

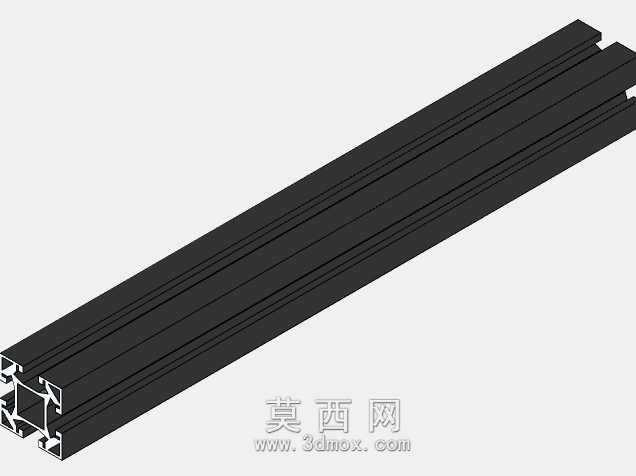

　　这次建模的这款是常用的40系列方截面铝型材，截面外轮廓尺寸控制在40mm×40mm，四个侧面都开有标准宽度的T型安装槽，槽口做了内收的限位边，配套的T型螺栓、方形螺母可以直接从槽端滑入，任意位置都能锁紧固定，不需要在型材本体上额外打孔攻丝，避免了孔位偏差导致的装配错位问题。型材内部是中空的多腔室结构，四个角位做了加厚的支撑筋，既控制了整根型材的重量，又能保证纵向承重时的抗弯抗扭性能，实际做两米跨度的水平横梁时，搭配对应规格的角槽连接件，中部承重不会出现明显的下挠变形，完全能满足普通工业设备的机架承重要求。

　　建模的时候首先要把截面轮廓做精准，尤其是T型槽的尺寸公差，槽口宽度、槽内深度、内收边的厚度都要和实际量产的型材参数对齐，不然后续装配的时候会出现螺母卡不进去、螺栓滑牙的问题。型材的棱边都做了R0.5的小圆角处理，既避免挤压成型时的应力开裂，也能防止装配时划伤操作人员。截面绘制完成后沿轴向做拉伸特征，整根型材的长度可以根据实际项目需求做参数化调整，不需要每次重新绘制截面，只需要修改拉伸长度参数就能快速生成不同定尺的型材模型，出工程图的时候也能直接调取截面参数标注，不用重复测量。

　　实际应用里，这种型材的安装边界非常灵活，垂直方向做支撑立柱的时候，底部可以搭配方形脚座，通过膨胀螺栓直接固定在地面上，脚座和型材端面通过内置的弹性螺母锁紧，不需要破坏型材的外表面；水平方向拼接的时候，除了外置的角码连接件，还可以用内置的角槽连接件，把连接结构藏在型材槽内，整个框架外表面没有突出的连接件，外观更整洁，也不会勾挂车间里的管线、操作人员的工作服。如果需要在框架上安装门板、亚克力护板，直接把密封胶条嵌进T型槽里，再把板材插进胶条槽就能固定，不需要额外做门框的压条结构，装配效率比焊接钢架高至少三倍。

　　很多刚入行的结构工程师选铝型材的时候容易忽略槽宽的匹配问题，不同系列的型材T型槽宽度不一样，对应的紧固件规格也不同，建模的时候把槽的尺寸做准，后续装配的时候就能直接在软件里调用对应的紧固件模型做干涉检查，避免实际采购回来的螺栓卡不进槽里的问题。另外型材的端面可以搭配对应的端盖，直接扣在型材截面上，既美观又能防止灰尘、切削液进入型材中空腔体内，长时间使用也不会出现腔体积液锈蚀的问题。如果需要在型材上安装脚轮、调节脚杯，直接在型材端面的中心孔位攻丝，或者装内置的螺纹连接件就能直接固定，不需要额外焊接连接板，调整设备水平的时候也非常方便。

　　做输送线框架的时候，这种型材的T型槽还可以直接用来固定传感器安装支架、线槽、拖链，所有的辅件都能沿着槽任意调整位置，后期调整传感器检测位置、增减管线的时候，只需要松开紧固件滑到对应位置再锁紧就行，不用重新打孔，维护调整的成本非常低。在洁净车间应用场景里，铝型材表面做阳极氧化处理，不容易积灰，擦拭清洁也很方便，不会像喷漆钢架那样用久了掉漆掉屑，满足洁净环境的使用要求。
