标准滚子环形链条传动结构设计

　　在各类需要远距离传递动力、对传动比稳定性有一定要求且允许一定中心距误差的工业场景中，滚子链始终是应用占比极高的传动部件，从常规的输送线动力传递、农机作业部件驱动，到摩托车、轻工设备的动力传输环节，都能看到这类环形闭合链条的身影。不同于齿轮传动对中心距、安装同轴度的严苛要求，也不同于带传动存在打滑丢转的先天缺陷，滚子链通过链节与链轮轮齿的啮合实现动力传递，既能在较大中心距的工况下保持稳定的传动效率，又能在低速重载场景下承受较高的瞬时冲击载荷，适配多数开式、半开式的传动安装场景。

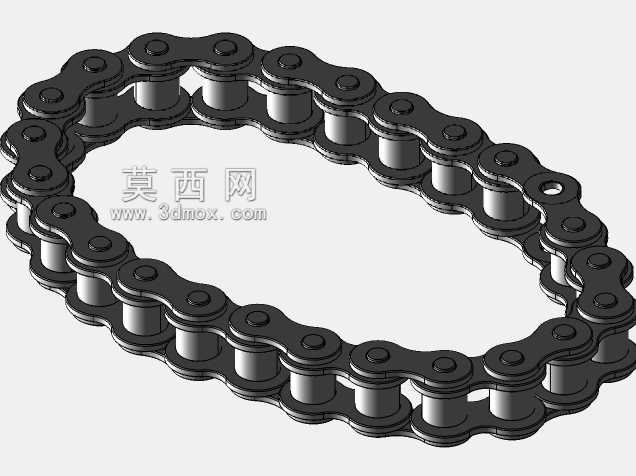

　　本次呈现的链条结构采用标准短节距滚子链的设计逻辑，整链由内链节、外链节交替铰接形成闭合环形，内链节由内链板、套筒、滚子压装为固定组件，外链节则由外链板、销轴压装为固定单元，销轴穿入套筒内部实现相邻链节的铰接，让整链具备绕链轮转动的弯折自由度。滚子作为直接与链轮齿槽接触的部件，采用间隙配合套在套筒外侧，啮合过程中滚子可绕套筒自由转动，将链轮齿面与链节之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损速率，同时缓冲链轮轮齿切入、啮出时的刚性冲击，延长整套传动副的使用寿命。

　　从结构设计的细节来看，内外链板均采用8字形的冲压轮廓，这种轮廓并非随意设计，而是通过等强度计算得出的截面形态，让链板各个横截面在承受拉伸载荷时的应力分布尽可能均匀，避免局部应力集中导致的链板断裂失效，同时尽可能减轻链节自身的重量，降低链条高速运转时的离心载荷。链板与销轴、套筒的连接均采用过盈压装工艺，压装过程中严格控制过盈量，既保证连接部位在反复受载、冲击的工况下不会出现松脱转动，又避免过盈量过大导致链板产生微裂纹埋下失效隐患。套筒与内链板的压装同样保证足够的连接强度，套筒内孔与销轴之间保留合理的间隙配合，既保证铰接转动的灵活性，又控制间隙量避免链条运转过程中产生过大的横向窜动。

　　在安装边界的适配性上，这类标准节距的链条可直接匹配对应节距、对应齿数的标准链轮，安装时只需保证两传动轴的平行度，以及两链轮的共面度即可，无需像同步带传动那样施加严格的预紧力，适当的初垂度反而能缓冲启动、制动时的瞬时冲击，避免链节承受过大的附加拉伸载荷。链条的长度可通过增减链节数量灵活调整，适配不同的中心距安装需求，当链节总数为偶数时可直接采用连接链节实现闭合，若因中心距限制必须采用奇数链节时，则需要搭配过渡链节，不过在常规设计中会优先选用偶数链节配置，避免过渡链节的附加弯曲应力影响整链的承载能力。

　　从实际使用的功能特性来看，这类滚子链可在多粉尘、有少量油污、温度波动范围较大的车间环境下稳定工作，日常维护仅需定期补充润滑脂、检查链节磨损后的伸长量即可，当链条总伸长量超过原长度的3%时，就需要及时更换，避免因节距变大导致啮合跳齿、脱链的故障。不同于密封式的传动部件，这类开式使用的链条对环境的容忍度更高，即使有少量粉尘附着在链节表面，润滑脂裹挟的粉尘不会立刻造成剧烈磨损，只要定期清理重新润滑就能维持正常运转，非常适合输送设备、工程机械这类工作环境相对复杂的场景使用。

　　在三维建模过程中，每一个链节的配合间隙都按照实际加工公差进行还原，滚子与套筒的间隙、套筒与销轴的间隙、链节铰接的转动自由度都做了对应约束，既可以直观呈现链条装配完成后的整体形态，也能用于模拟链条与链轮啮合的运动过程，验证链轮齿形与链节的匹配度，检查运动过程中是否存在干涉、卡滞的问题，为后续的链轮选型、传动系统布局提供直观的三维参考。建模时还原了链板的倒角、销轴端部的铆接结构等细节，这些细节虽然不影响整体传动功能，但在实际装配中，链板边缘的倒角可避免压装时刮伤配合面，销轴端部的铆头则是防止外链板从销轴上脱出的关键结构，这些细节的还原能让三维模型更贴近实际生产的零件状态，避免设计阶段忽略工艺细节导致后续加工、装配出现问题。
