车间物料周转用带挡边滚轮承载架

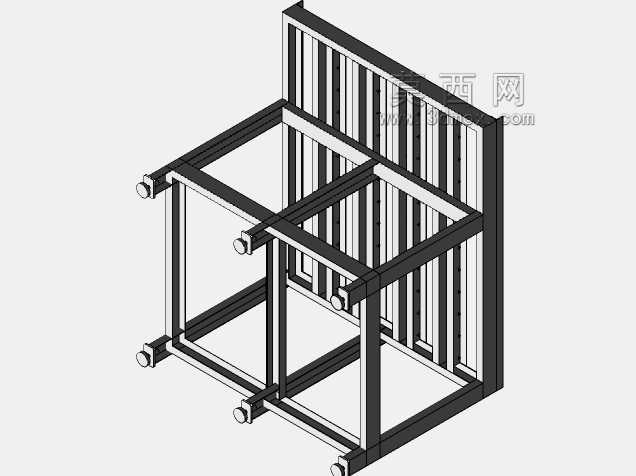

　　这款滚轮承载架主要面向生产车间内的工序间物料周转场景，适配箱体类、托盘类规整工件的短距离转运需求，可直接对接生产线边的物料缓存位，也可作为工位旁的临时物料存放载体，替代传统固定式料架无法灵活移位的短板。从结构设计来看，整体采用方管焊接成型的框架式主体，后侧设置整面竖杆挡边结构，避免转运过程中物料向后侧滑落，挡边的竖杆间距经过匹配计算，既保证足够的侧向支撑强度，又不会过多增加架体自身重量，方便操作人员推移调整位置。架体底部的滚轮安装座直接焊接在底架横梁的端部位置，六个滚轮分别布置在底架的前后端与中部横梁下方，相比常规四轮布局，中部增设的滚轮可有效分担长尺寸架体中部的载荷，避免放置较重物料时底架出现下挠变形，同时滚轮选用带侧刹的款式，

　　到位后可直接锁定滚轮，防止架体受外力碰撞出现移位。设计过程中优先考虑了架体的堆叠兼容性，底架的下方横梁间距与顶部框架的外形尺寸做了匹配设计，空载状态下可实现多台架体叠放存储，减少车间仓储空间的占用，架体的侧边没有外凸的安装结构，推移过程中不会刮碰周边的生产线护栏或者相邻工位的器具。从安装边界来看，架体的整体宽度控制在标准托盘的适配范围内，可直接推入标准液压托盘车的叉臂间隙，需要长距离转运时可配合叉车完成跨车间的物料转移，不需要额外的吊装辅助。架体的承载平面采用横纵梁交错的布局，没有铺设整面钢板，一方面可以减少架体自重，另一方面放置物料时不会积存加工过程中滴落的切削液或者碎屑，日常清理维护更加便捷，横梁的上表面处于同一水平面，

　　放置物料时不会出现局部倾斜卡滞的问题。考虑到车间内的使用环境，架体的所有焊接位置都做了焊渣打磨处理，棱角位置做了小圆角过渡，避免操作人员推移时被尖锐边角划伤，滚轮的安装高度经过反复校核，保证架体承载面的高度与生产线边的出料平台高度齐平，操作人员取放物料时不需要过度弯腰抬举，降低工序操作的劳动强度。在结构强度校核阶段，针对底架的横梁受力做了模拟验算，当承载面均匀放置额定载荷时，横梁的最大挠度控制在允许范围内，不会出现永久变形，后侧挡边的竖杆与底架、顶梁的连接位置都加焊了三角加强筋，承受侧向冲击力时不会出现焊缝开裂的问题。这款架体没有设置复杂的联动或者锁止机构，整体结构简单可靠，车间日常使用过程中不需要频繁维护，

　　滚轮出现磨损时可直接拆卸更换标准件，不需要对架体主体进行切割焊接修复，降低长期使用的维护成本。实际应用中，这类滚轮架还可根据不同车间的物料尺寸调整框架的长宽参数，当前模型的尺寸适配多数机加工车间的中小型工件周转需求，挡边高度也匹配常规周转箱的堆叠高度，放置两层标准周转箱时依然可以保证物料不会从后侧滑脱，推移过程中架体的重心控制在滚轮支撑面的中心范围内，不会出现侧翻风险。
