工业接线用螺纹锁紧式接线端子结构

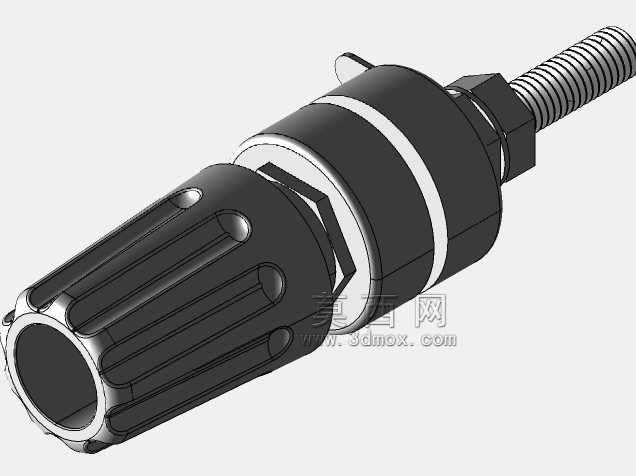

　　这类接线端子常应用在工业控制柜内部接线、测试仪器面板接线、大功率电源输出端接线场景中，作为导线与设备内部电路的可靠连接载体，承担电流传输、导线固定的核心作用，相比普通插拔式接线结构，螺纹锁紧的形式能在设备存在持续振动的工况下保持连接稳定性，避免导线松脱引发的电路断路、接触电阻过大发热等问题。从结构设计来看，整体采用轴向分段式布局，尾部的外螺纹段用于穿过设备面板的安装孔，配合六角螺母完成端子在面板上的固定，安装时可根据面板厚度调整螺母锁紧位置，适配1mm到5mm厚度的常见金属、绝缘面板，螺纹段末端延伸出的压线结构用于接入外部导线，旋紧尾部的锁紧螺套即可将导线线芯牢牢压接在内部导电件上，无需额外压接端子，单端子可适配截面积0.

　　5平方到4平方的多股或单股铜导线，满足常规低压电气回路的载流需求。前端的滚花绝缘帽采用带轴向防滑槽的结构设计，操作人员无需借助工具即可徒手旋动，完成导线的拆装操作，绝缘帽与内部导电件之间设置多层绝缘隔层，爬电距离满足低压电器安全规范要求，即使在潮湿、多粉尘的工业环境中也能避免相邻端子之间出现拉弧、短路问题。中间的环形凸台作为面板安装的定位面，凸台直径大于面板安装孔直径，安装时凸台端面贴合面板外侧，配合尾部的六角螺母实现双向夹紧，保证端子安装后不会出现轴向窜动，凸台与绝缘帽之间预留的间隙可避免旋动绝缘帽时与面板发生摩擦干涉。内部导电件采用一体式铜质结构，减少连接接触点，降低整体接触电阻，表面做镀镍处理，

　　既能防止铜材氧化导致的导电性能下降，也能提升耐磨性能，反复拆装导线也不会出现接触面磨损过度的问题。设计过程中重点考量了徒手操作的人机工程学，前端绝缘帽的滚花槽深度控制在0.8mm，既保证足够的摩擦力防止操作打滑，又不会因为槽深过大积累粉尘难以清理，绝缘帽的外径设置为12mm，符合成年人手指操作的舒适尺寸范围，长时间进行批量接线作业也不会产生明显的手部不适感。安装边界方面，端子在面板上的开孔直径为8mm，相邻两个端子的中心安装距建议不小于15mm，保证绝缘间隙满足安全要求，端子整体轴向长度为42mm，面板内侧需要预留至少20mm的空间用于容纳尾部的螺纹段与导线弯折空间，避免导线弯折半径过小导致线芯断裂。在实际设备维护场景中，

　　这种结构的接线端子无需拆卸面板即可完成外部导线的更换，大幅降低设备运维的时间成本，相比焊接式接线结构，拆装效率提升数倍，且不会因为反复焊接导致面板焊盘脱落损坏。结构上的多道环形密封槽可搭配橡胶密封圈使用，实现面板安装位置的IP65级防护，适配户外设备、溅水环境下的接线需求，拓展了产品的适用场景。
