机电设备用紧急锁定按压操作按钮结构

　　在工业控制回路的操作端设计中，紧急锁定类按钮是保障设备操作安全、实现异常工况快速锁止的核心操作元件，这类元件广泛分布在生产线操作工位、机电设备控制面板、特种设备操作端、自动化产线急停回路中，区别于普通自复位按钮，其核心功能是在触发后保持锁止状态，避免误复位带来的设备误启动风险，为现场操作人员提供明确的状态反馈与安全操作边界。

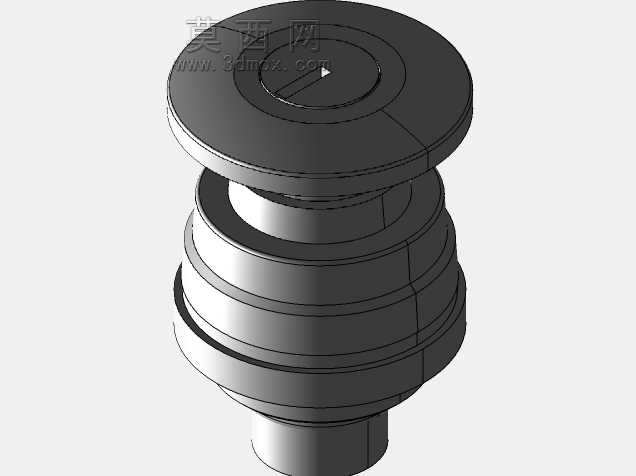

　　从结构设计逻辑来看，这款按钮采用多层阶梯式轴身结构，顶部为大直径圆盘式按压操作面，操作面边缘做了圆弧过渡处理，既能够增大手指按压的接触面积，降低长时间操作的局部压强，也能避免尖锐棱边带来的操作划伤，操作面中心设置了状态指示标识位，可通过标识的方向区分锁止与释放状态，方便现场人员快速识别按钮当前工况。按钮上部设置了直径大于操作面板安装孔的限位法兰盘，安装时法兰盘贴合面板外侧，承担轴向定位作用，避免按钮受按压力后向面板内侧窜动，法兰盘下方依次设置多道环形密封槽与定位台阶，可适配不同厚度的安装面板，密封槽内可加装O型密封圈，实现面板安装位置的防尘防水防护，满足车间多粉尘、少量切削液飞溅场景的使用需求。

　　轴身部分采用分段式直径设计，每段台阶对应内部的锁止机构、复位弹簧、触点组件的安装定位，不同直径段的同轴度公差控制在0.02mm以内，保证按压过程中轴身沿轴向平稳滑动，无卡滞、偏斜问题。按钮底部为直径收窄的触发端，用于触碰内部触点模块，实现电路的通断切换，触发端的行程设计严格匹配通用触点模块的动作行程，预留0.5mm的超程余量，避免长期使用后零件磨损导致触点接触不良。

　　在实际安装场景中，这类按钮通常采用面板嵌入式安装，安装开孔为标准圆形孔，法兰盘与面板之间可加装防转垫片，避免按钮受操作扭力后发生转动，导致接线端拉扯断线。锁止机构采用旋转卡槽式设计，按压到位后轴身旋转一定角度卡入卡槽保持锁止状态，再次按压后卡槽脱开，在复位弹簧作用下按钮回弹至初始位置，这种结构的锁止可靠性高，不会受设备振动影响出现意外脱锁的问题，能够在设备持续振动的工况下保持稳定的锁止状态。

　　从功能适配性来看，这款按钮可适配低压控制回路的触点模块，额定绝缘电压可满足常规工业控制场景需求，操作按压力设置在50N左右，既不会因为按压力过小导致误触碰触发，也不会因为按压力过大增加操作人员的操作负担，按钮的操作行程设置为4mm，其中前2mm为自由行程，后2mm为触发与锁止行程，清晰的行程反馈能让操作人员明确感知按钮是否触发到位。在结构建模过程中，所有配合面均预留了合理的公差间隙，滑动配合面的间隙控制在0.03-0.05mm之间，既保证滑动顺畅，也避免间隙过大导致的晃动问题，所有棱角位置均做了R0.2以上的倒角处理，去除加工毛刺，避免装配过程中划伤操作人员与密封件。

　　这类锁定按钮的应用场景覆盖了绝大多数需要安全锁止的操作环节，比如输送线的异常停机锁止、加工设备的检修状态锁定、起重设备的操作端安全锁止、电力设备的操作回路锁定，在设备检修过程中，将按钮按下保持锁止状态，可切断设备的启动回路，避免其他人员误启动设备造成检修安全事故，是工业安全操作环节中不可或缺的基础控制元件。在三维建模过程中，结构设计充分考虑了零件的加工工艺性，所有轴身段均可通过车削加工一次装夹完成，法兰盘与操作面的结构无需复杂的二次加工，内部的卡槽结构可通过铣削加工成型，零件的材料选用方面，操作面与外部轴身采用增强尼龙材质，具备良好的绝缘性能与抗冲击性能，内部锁止结构采用金属材质，保证锁止机构的耐磨性能与使用寿命，复位弹簧采用不锈钢弹簧钢丝制作，避免长期使用后出现锈蚀导致弹力衰减。
