开关设备用黄铜电缆密封套结构设计

　　在户外输配电架空线路的配套设备中，电缆进出线位置的密封防护一直是影响设备长期运行可靠性的关键细节，尤其是电杆上挂载的断路器、避雷盘组这类常年暴露在日晒雨淋、温差波动大环境下的开关类设备，电缆穿舱位置如果密封失效，雨水、潮气顺着电缆间隙渗入设备腔体内部，轻则引发绝缘性能下降、触点氧化接触不良，重则会造成相间短路、设备击穿停运，这类故障在雨季的户外配网故障中占比一直不低。这款黄铜材质的电缆密封套，就是针对这类户外开关设备的穿线密封需求设计的专用构件。从实际使用场景来看，这类密封套通常安装在设备壳体的电缆进出线开孔位置，一端通过螺纹结构与设备壳体的预制安装孔锁紧固定，另一端套入待穿入的电缆外护套后，通过自身的压紧结构收缩内圈密封唇口，

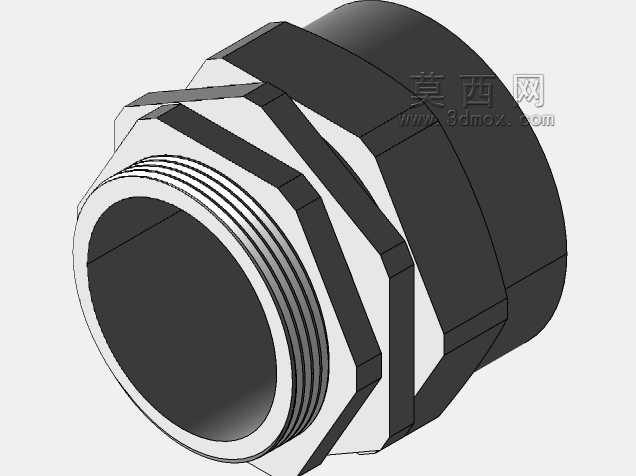

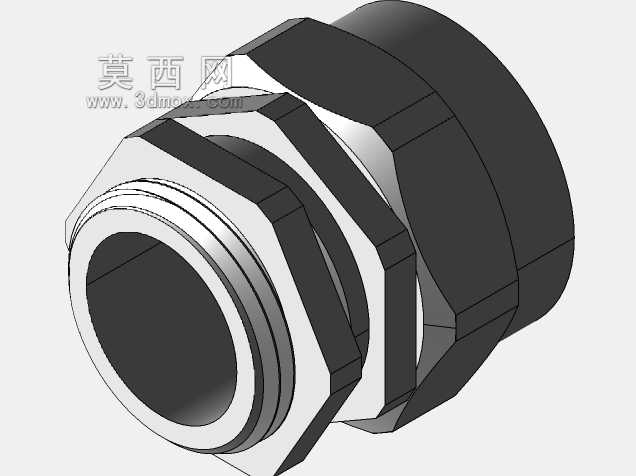

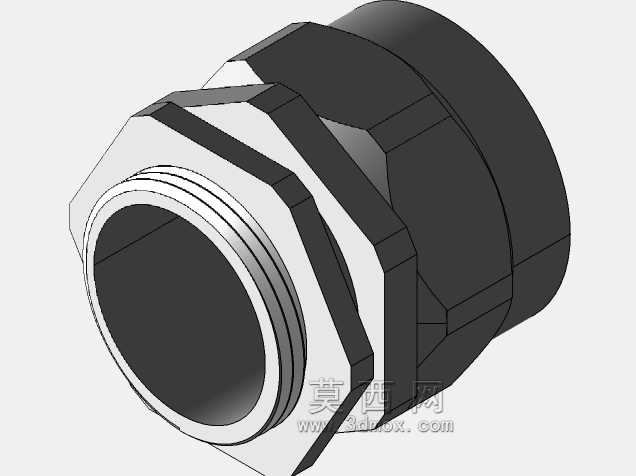

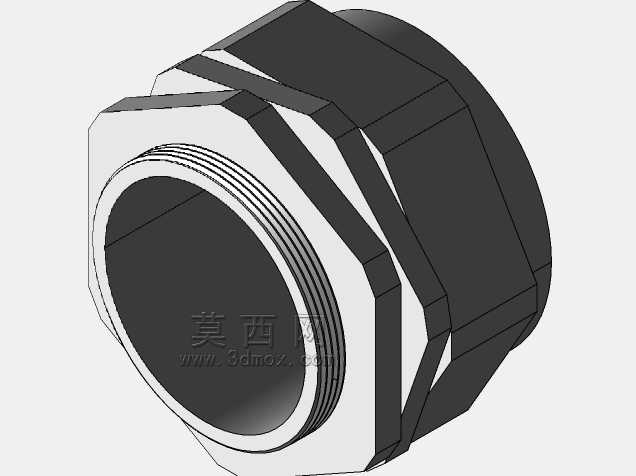

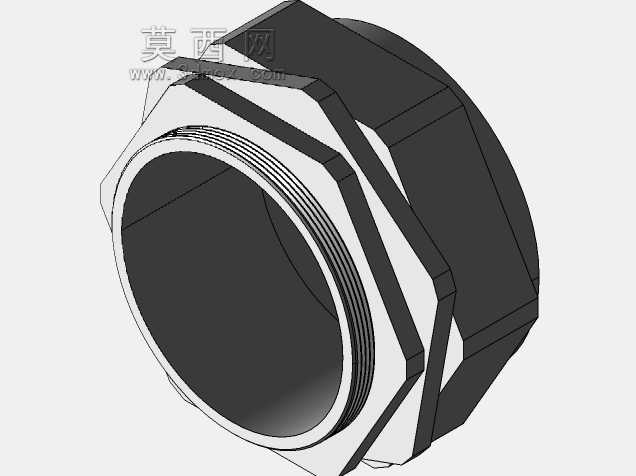

　　紧密包裹住电缆的外绝缘层，同时在与壳体贴合的端面加装配套的密封平垫，实现穿线位置的双向密封，既阻断外部水汽、粉尘进入设备内部的路径，也能对穿入的电缆形成径向的握持固定，避免户外风力拉扯、电缆自重拖拽导致的线缆移位、密封面松脱问题。设计这款构件时，首先考虑的是户外长期使用的耐候性与结构强度，选用黄铜作为基材一方面是因为黄铜本身的切削加工性能优异，能够加工出精度较高的密封配合面与连接螺纹，另一方面黄铜的抗锈蚀能力在户外露天环境下远优于普通碳钢构件，不会像普通钢制件那样使用两三年就出现锈层胀裂密封面、螺纹锈死无法拆卸维护的问题，同时黄铜的材质硬度适中，在压紧密封时不会像硬质金属那样割伤电缆外护套，也不会因为材质过软导致压紧后出现应力松弛、密封失效的情况。从结构设计的细节来看，密封套的整体采用阶梯轴式的外形结构，与设备壳体连接的一端设计有标准管螺纹，螺纹长度匹配户外开关设备壳体的常规壁厚，能够保证螺纹啮合后有足够的连接强度，同时在螺纹根部设计有一圈凸起的密封端面，端面的平面度控制在0.1mm以内，保证安装密封垫后能够完全贴合壳体表面，不会出现局部缝隙。密封套的内孔根据适配的电缆外径范围设计有不同的规格，内孔的密封段设计有向内凸起的环形密封筋，当压紧端的锁紧螺母旋紧时，密封筋会在轴向压力的作用下产生均匀的径向变形，紧紧贴合在电缆外护套的圆周面上，形成多道环形密封线，相比单一面接触的密封结构，这种多道密封筋的设计能够在电缆外径存在轻微公差、

　　或者电缆表面有轻微不平整的情况下，依然保证可靠的密封效果，同时多道密封结构也能提升对电缆的握持力，按照常规的安装扭矩锁紧后，能够承受不低于500N的轴向拉拽力而不出现电缆滑移、密封失效的情况。在安装边界的尺寸设计上，密封套的外部最大外径控制在适配安装孔的合理范围内，不会因为外形过大导致相邻的电缆安装位置出现干涉，压紧端的螺母外形设计为标准六角结构，能够使用普通的开口扳手、套筒扳手进行安装作业，不需要专用的特殊工具，适配户外杆上作业的施工条件，毕竟电杆上的高空作业空间有限，施工人员佩戴安全手套操作时，标准紧固件的结构能够大幅降低安装难度，提升施工效率。另外考虑到户外设备的维护需求，这款密封套的所有配合面都设计有合理的拆卸间隙，

　　即使长期使用后出现轻微的氧化粘连，也能够通过常规工具顺利拆卸，不会出现拆不下来只能破坏性切除的情况，降低后期线路维护、电缆更换的成本。在实际的设备配套选型中，这类密封套需要根据穿入电缆的外径、设备壳体的开孔尺寸、安装位置的防护等级要求来选择对应规格，这款黄铜密封套的防护等级能够达到IP67的要求，完全满足户外电杆断路器、避雷盘组这类开关设备的户外使用防护需求，即使在暴雨喷淋、短时积水的情况下，也不会出现渗水问题。从建模的角度来看，构建这个密封套的三维模型时，需要重点保证螺纹参数的准确性、密封端面的形位公差、内孔密封筋的尺寸精度，因为这些尺寸直接决定了后续零件加工后的实际密封效果与安装适配性，建模过程中需要预留合理的加工公差，尤其是密封配合位置的尺寸，不能出现过盈量过大导致安装困难、或者间隙过大导致密封失效的问题，同时要考虑黄铜材质加工时的切削变形量，在薄壁密封段的尺寸设计上预留足够的强度余量，避免压紧过程中出现构件开裂、变形过度的问题。很多刚接触电气结构设计的工程师容易忽略这类小密封构件的设计细节，往往随便选一个通用的电缆葛兰就用在户外设备上，实际运行中很容易因为材质不匹配、结构设计不合理出现密封失效的问题，而针对户外开关设备的使用场景优化设计的这款黄铜密封套，从材质选择、结构细节、安装适配性上都匹配了电杆断路器、避雷盘组这类设备的实际使用需求，能够有效提升设备在户外恶劣环境下的运行可靠性，减少因为密封问题导致的设备故障。
