建筑模板紧固用横拉杆蝶形螺母结构

　　在现浇混凝土建筑施工与预制构件生产场景中，模板体系的紧固可靠性直接决定成型构件的尺寸精度与外观质量，横拉杆配套的蝶形螺母是整套对拉紧固系统里的核心受力锁紧件，日常作业中工人无需借助额外扳手类工具，徒手即可完成螺母的旋拧锁紧与松卸操作，能大幅缩短模板支设与拆除的作业周期，适配高频周转的施工节奏。

　　从实际工况受力逻辑出发，这款蝶形螺母的两翼采用对称外扩的蝶翼造型，并非单纯为了外形辨识度，核心是增大徒手施力时的力臂长度，常规成年男性徒手施力即可达到模板侧压力所需的锁紧扭矩，避免了传统六角螺母必须配套扳手作业的工具依赖，尤其在高空模板支设、狭窄预制模位作业时，无需腾手更换工具的操作特性能有效降低作业风险。螺母的内螺纹与横拉杆的梯形传动螺纹做了适配性公差匹配，螺纹副之间预留了合理的间隙，既保证旋拧过程顺畅无卡滞，也能在混凝土浇筑产生的侧向胀力作用下，避免螺纹咬死导致后期拆模困难，同时螺纹牙型做了加厚处理，能承受混凝土振捣过程中产生的交变冲击载荷，不会出现螺纹滑牙失效的问题。

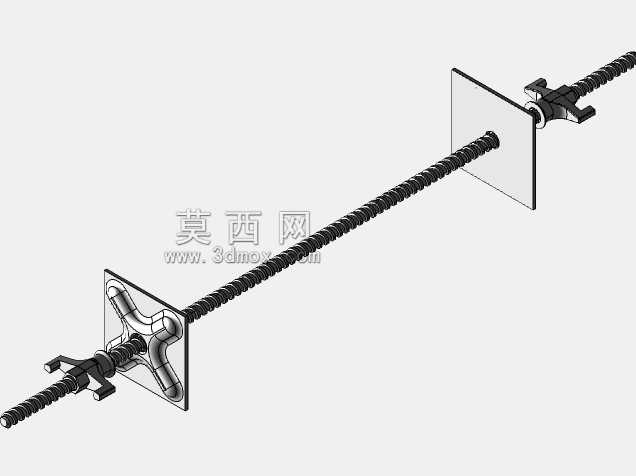

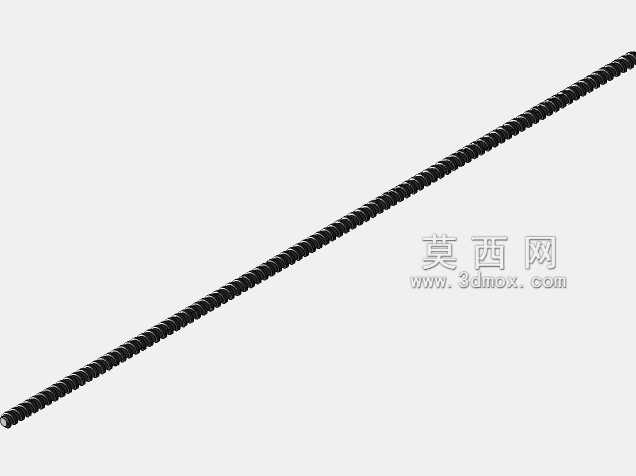

　　设计阶段首先要明确安装边界条件：配套的横拉杆为通长梯形螺纹杆件，螺母需要穿过杆体后抵紧在模板背部的钢制垫片上，因此螺母的承压端面做了平整化处理，与垫片接触的端面平面度控制在合理范围内，保证锁紧时压力均匀传递到垫片上，不会出现局部应力集中压溃模板背楞的情况。两翼的蝶形结构做了圆弧过渡处理，没有尖锐的棱角，一方面避免工人徒手操作时划伤手部，另一方面也能在周转搬运过程中减少磕碰导致的翼板变形，保证长期周转使用后仍能正常施力。螺母与横拉杆的配合长度经过核算，足够的螺纹啮合长度能保证在最大设计侧压力下，螺纹牙的剪切应力处于材料许用应力范围内，不会出现啮合段螺纹脱开的失效情况。

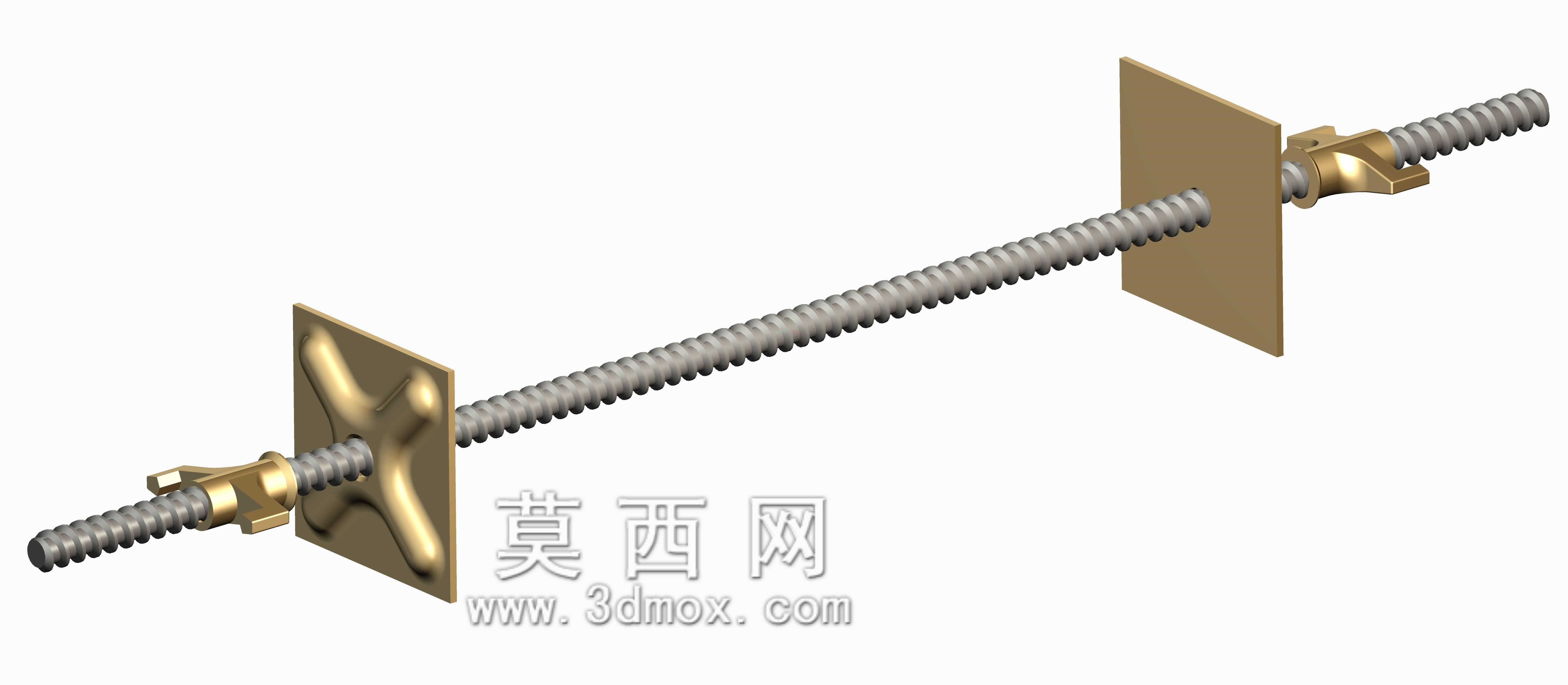

　　在预制模具的应用场景中，这类蝶形螺母的适配性更强，预制构件生产的模具周转频率远高于现场现浇作业，每天都要完成多次拆模、合模操作，蝶形螺母的快装快卸特性能够匹配预制生产线的节拍要求，同时针对预制模具经常接触脱模剂、混凝土浆液的工况，螺母的外形没有多余的凹槽死角，粘附的混凝土残渣很容易敲击清理，不会因为残渣卡滞导致螺纹无法正常旋合。实际安装时不需要复杂的定位工序，只要将横拉杆穿过两侧模板的预留孔，套上垫片后将蝶形螺母旋入杆体，徒手拧紧到垫片与背楞贴合无间隙即可，作业门槛极低，不需要对施工人员做复杂的操作培训即可上手。

　　从结构建模的细节来看，螺母主体与两翼的过渡位置做了加强筋结构处理，因为施力锁紧时两翼根部是应力集中的位置，加强结构能避免旋拧力过大时翼板从根部断裂，提升零件的抗破坏能力。内螺纹的入口处做了导向倒角，安装时能够快速对准横拉杆的螺纹端头，减少对位时间，尤其是在视线受阻的模板背侧作业时，导向倒角能让螺母顺利旋入，不需要反复调整对位。螺母的整体尺寸经过优化，在保证足够受力强度的前提下，尽可能控制了整体重量，降低工人长时间手持作业的疲劳感，同时紧凑的外形也不会在背楞排布密集的位置出现安装干涉，适配市面上主流规格的模板背楞间距与垫片尺寸。

　　在实际施工的受力场景中，混凝土浇筑时会对模板产生垂直于板面的侧向压力，这个压力通过模板、背楞、垫片传递到蝶形螺母的承压端面，最终由横拉杆的抗拉承载力平衡整个受力体系，蝶形螺母在其中承担着将力均匀传递并锁止位置的作用，因此其承压端面与螺纹轴线的垂直度有严格的设计要求，避免锁紧时出现偏载，导致局部压力过大出现模板变形或者螺母滑牙的问题。针对不同厚度的模板与背楞组合，不需要调整螺母的规格，只要横拉杆的螺纹规格匹配，即可通过旋入不同的长度来适配不同的紧固厚度需求，通用性能较强，能够减少施工现场的配件种类，降低物料管理的难度。
