带加强筋立式安装CL型连接支架结构设计

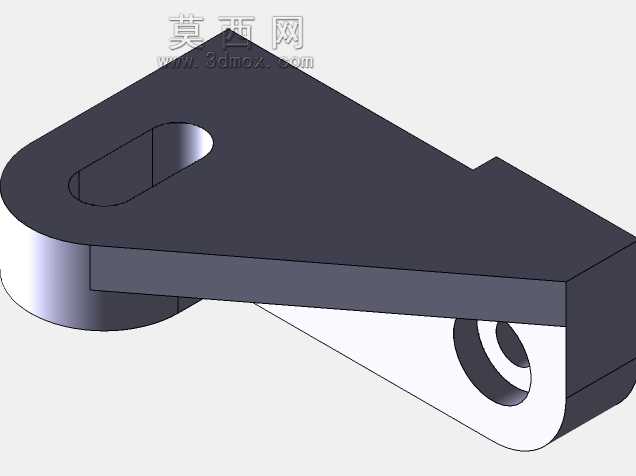

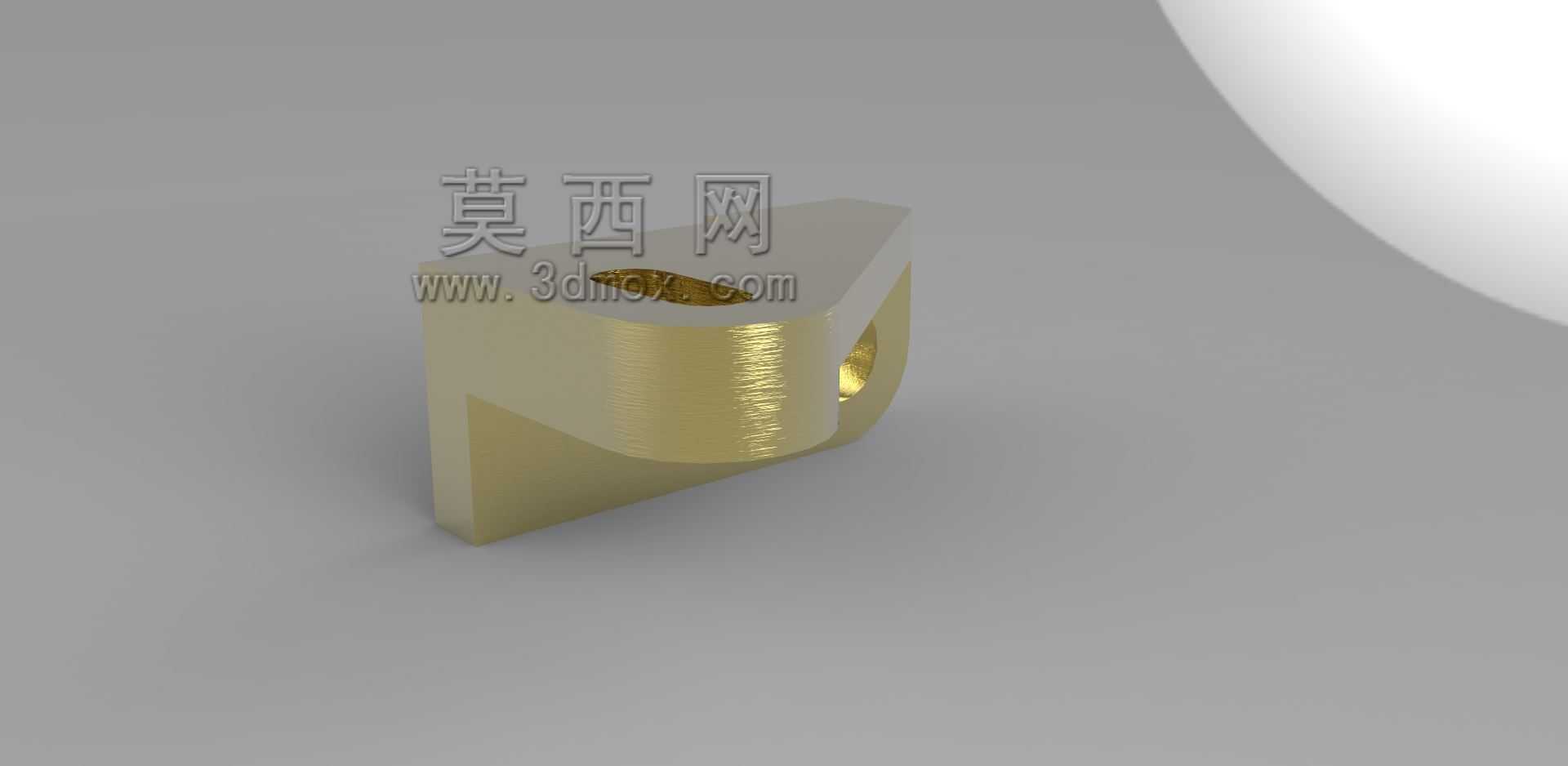

　　这类带三角加强筋的立式连接支架，在轻工输送线侧边挡料机构、小型设备外置传感器安装位、非标自动化设备的管线固定点位都有大量应用，核心作用是为被安装件提供垂直于安装基面的支撑点位，同时抵消被安装件运行过程中产生的侧向倾覆力矩，避免连接部位长期受交变载荷出现疲劳断裂。从结构功能来看，底部的矩形安装座是整个零件的承载基础，座体上开设的沉头通孔用于穿装内六角螺栓，安装时螺栓头完全沉入沉孔内，不会突出座体底面，保证支架与安装基面完全贴合，不会出现安装翘曲的问题，沉孔的深度设计刚好覆盖标准内六角螺栓的头部高度，既不会因为沉孔过深削弱座体的结构强度，也不会因为沉孔过浅导致螺栓头突出影响安装平整度。上部的立式耳板是核心的连接部位，

　　耳板上开设的长圆形通孔用于穿装连接销轴或者紧固螺栓，长圆孔的设计可以补偿安装过程中出现的位置偏差，不需要在安装时反复调整支架的固定位置，就能适配被连接件的安装孔位，降低现场安装的对位难度，耳板的厚度经过载荷核算，能够承受额定载荷下的剪切力与拉应力，不会出现耳板变形或者孔位撕裂的问题。连接底部安装座和上部耳板的三角加强筋是整个结构的关键强化部位，日常使用中上部耳板承受侧向载荷时，应力会集中在耳板与底座的连接转角处，没有加强筋的情况下，转角位置很容易因为应力集中出现开裂，三角筋的设置刚好将耳板受到的侧向力分散传导到底座的整个安装平面，大幅降低转角位置的应力峰值，同时还能提升整个支架的抗扭刚度，避免支架在受侧向冲击时出现整体变形。

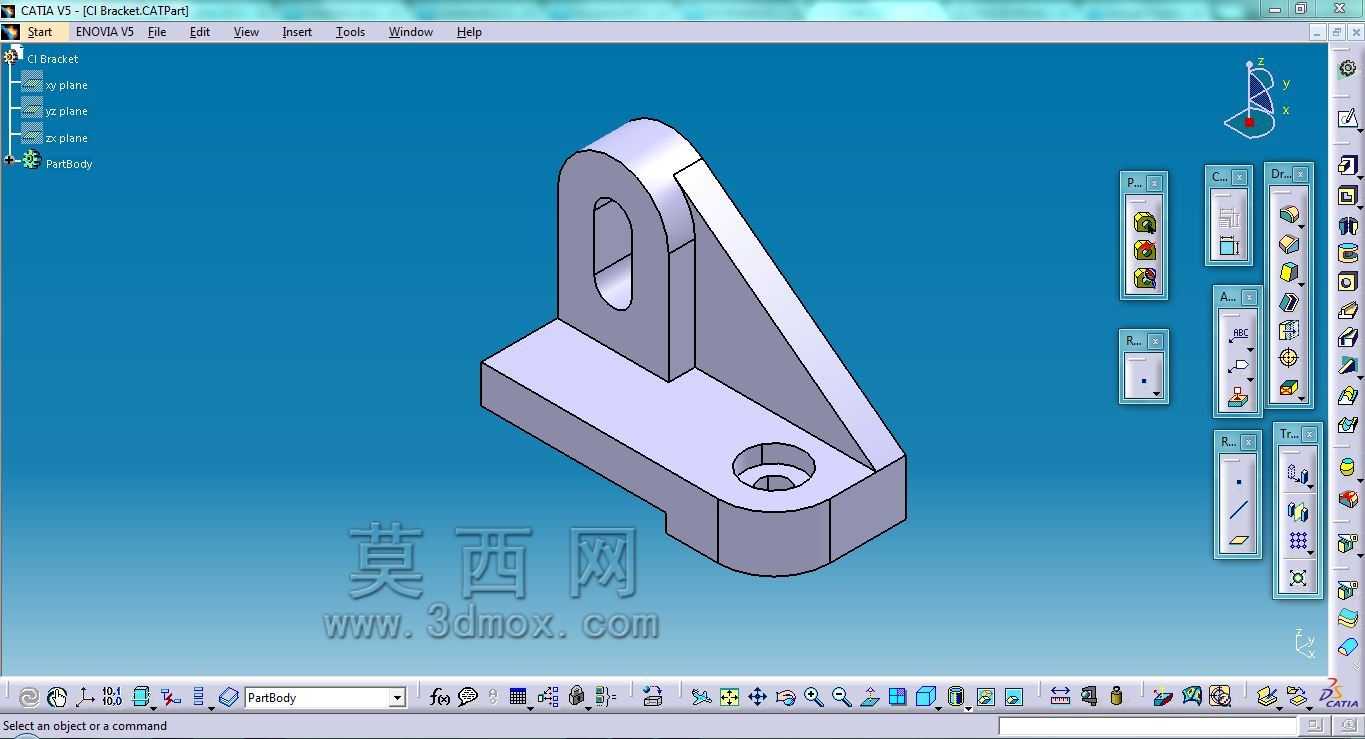

　　设计这类支架的时候，首先要明确安装边界：底座的长宽尺寸要适配安装基面的可用空间，不能超出安装面的范围，同时要保证两个安装孔的孔距符合通用安装规范，孔边到座体边缘的距离要大于螺栓直径的1.5倍，避免安装时螺栓压紧力导致座体边缘崩裂；上部耳板的高度要匹配被连接件的安装高度需求，保证安装后被连接件与周边运动部件不会出现干涉，耳板上长圆孔的长度要控制在合理范围，过长会削弱耳板的结构强度，过短则无法起到补偿安装误差的作用。建模过程中要注意所有转角位置都要设置合理的铸造圆角或者机加工圆角，避免尖锐转角造成的应力集中，尤其是加强筋与耳板、底座连接的位置，圆角半径要根据板材厚度匹配，不能出现直角连接的结构；对于需要承受较大冲击载荷的使用场景，

　　还可以在耳板孔位位置加装镶嵌钢套，避免长期磨损导致孔位扩大出现连接松旷。实际选型使用时，要根据被连接件的重量、运行时的冲击载荷大小选择对应材质的支架，常规工况下采用铸铁铸造后机加工即可满足需求，有轻量化需求的场景可以采用铝合金压铸成型，腐蚀环境下使用则需要选用不锈钢材质或者做表面防腐处理，安装时要保证底座与安装基面之间没有杂物，螺栓按照对应扭矩拧紧，避免长期受载出现螺栓松动导致支架移位。
