油气场站储输工艺布局三维设计

　　这套三维设计还原了油气集输场站核心储输单元的工艺布局，可直接用于小型油气接转站、油田计量站的工艺方案评审、现场施工交底以及新员工实操培训场景。在油气田地面集输环节，这类布局承担着单井来液暂存、气液初步分离、油气外输缓冲的核心功能，是衔接井口采出与长输管线的关键节点，设计合理性直接影响场站运行效率与日常操作安全性。

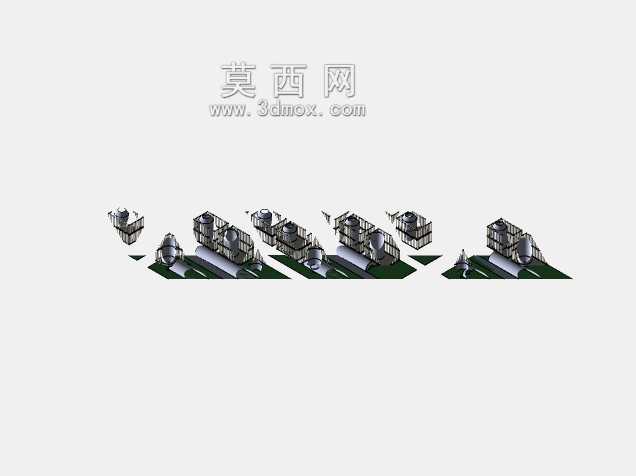

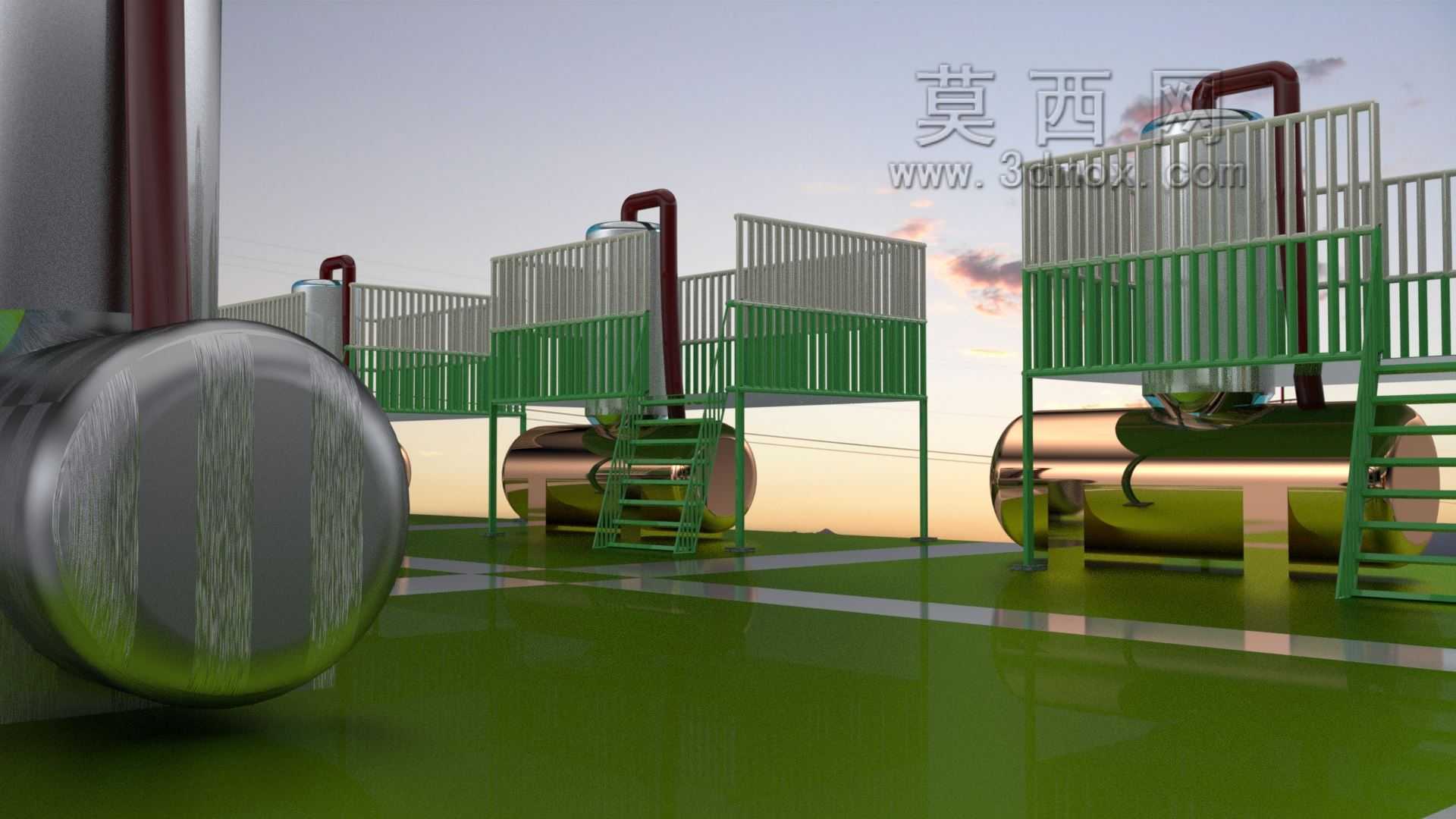

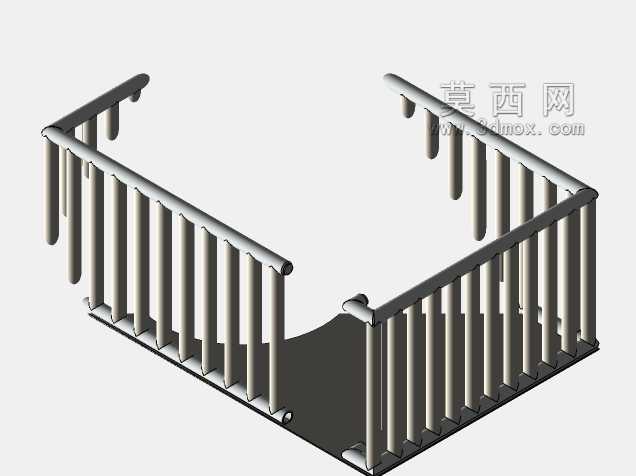

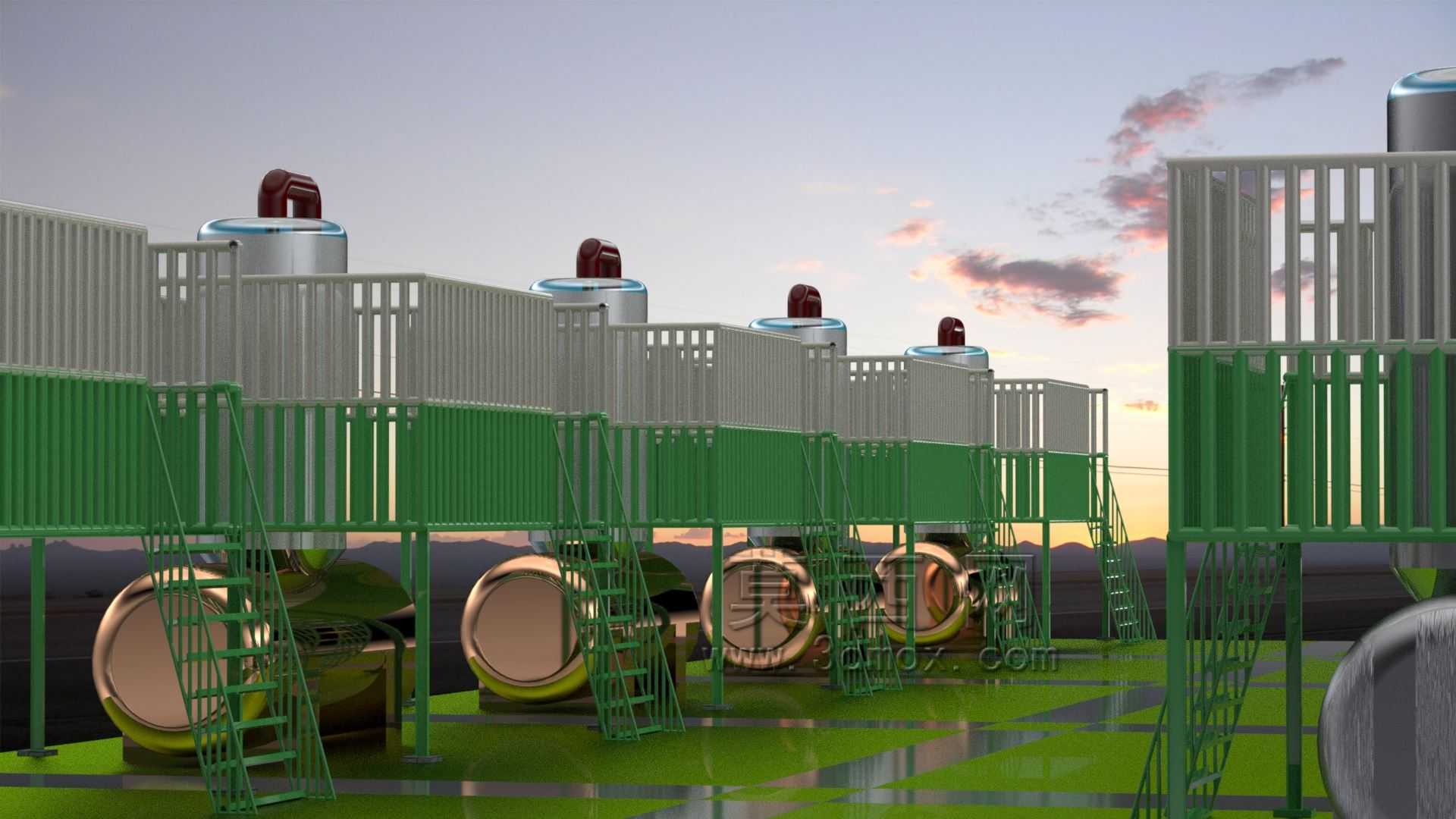

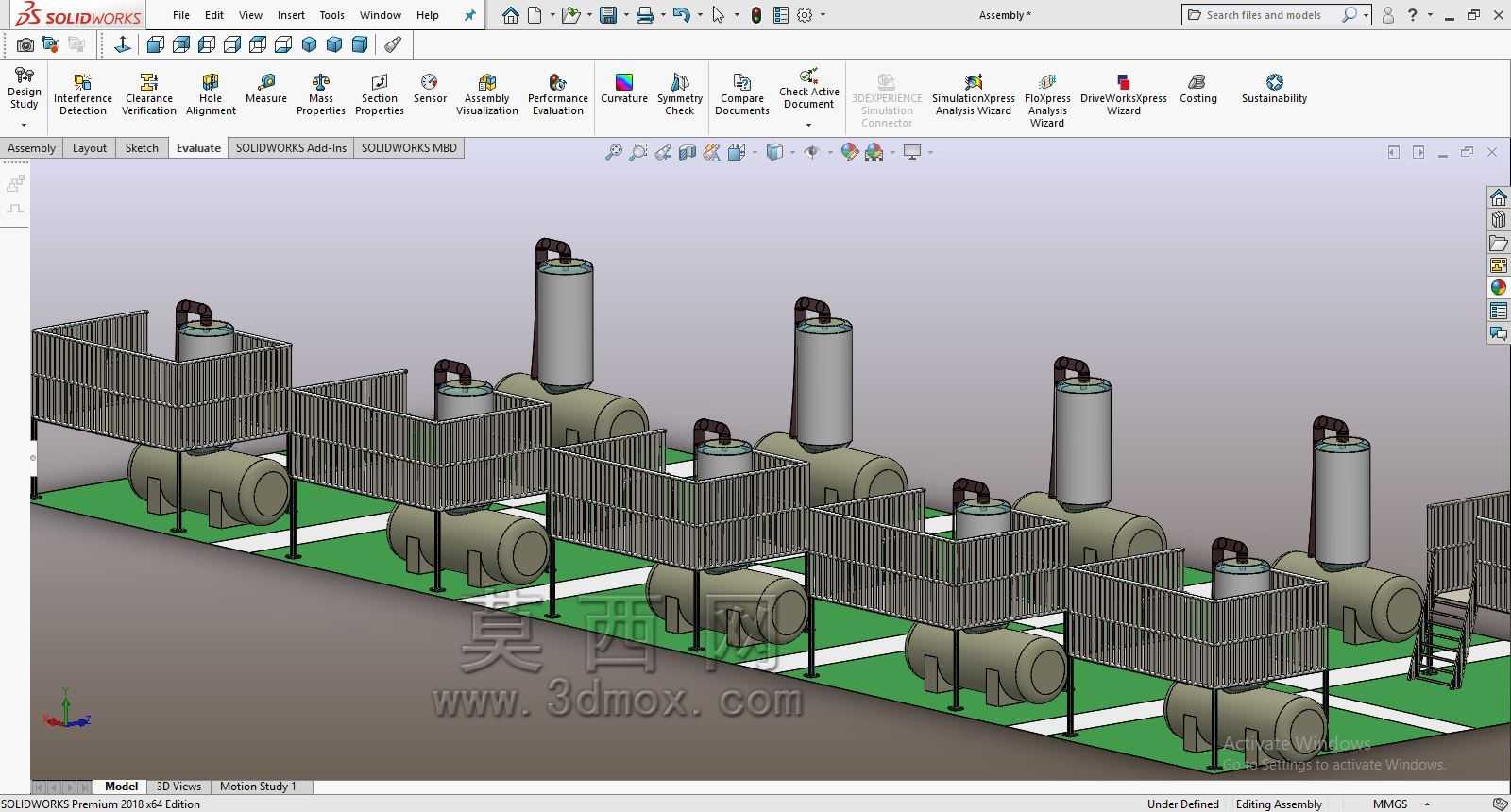

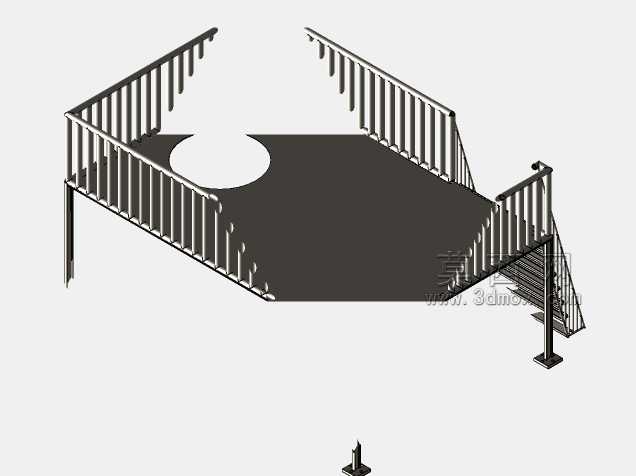

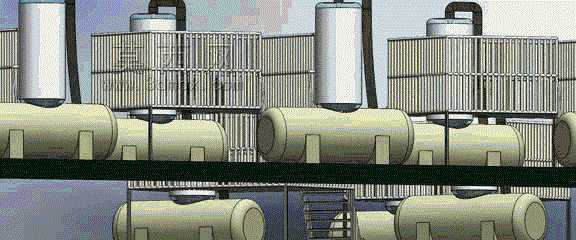

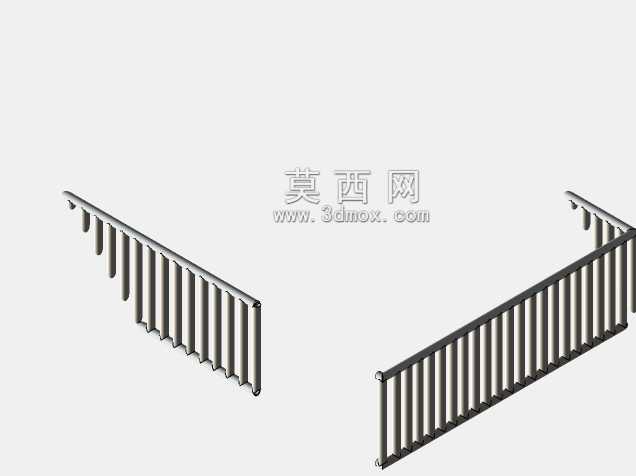

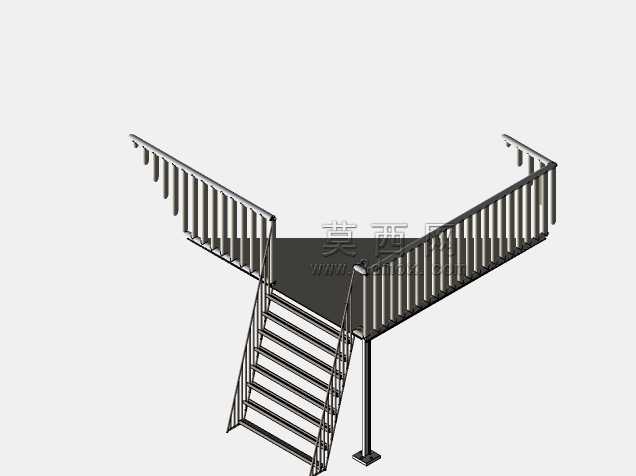

　　从设备功能配置来看，卧式承压储罐是单元核心，罐体采用标准椭圆封头结构，筒体段预留了介质进出口、排污口、放空口、液位计接口以及人孔检修位，可满足常规油气介质的承压存储需求，罐体底部设置鞍式支座，支座地脚螺栓孔位匹配场站硬化地面的预埋基础尺寸，安装时无需额外做基础改造，适配多数中小型场站的地面承载条件。储罐上方架设的钢结构操作平台采用格栅板铺面，平台边缘设置1.2米高的安全护栏，护栏横杆间距、踢脚板高度均符合油气场站操作安全规范，平台通过斜爬梯与地面连通，爬梯踏步做防滑处理，倾角控制在45度，既节省占地空间，也能保证操作人员上下通行的舒适度，日常巡检时可通过爬梯抵达平台，完成罐顶阀门操作、仪表数据读取、放空作业等常规操作。

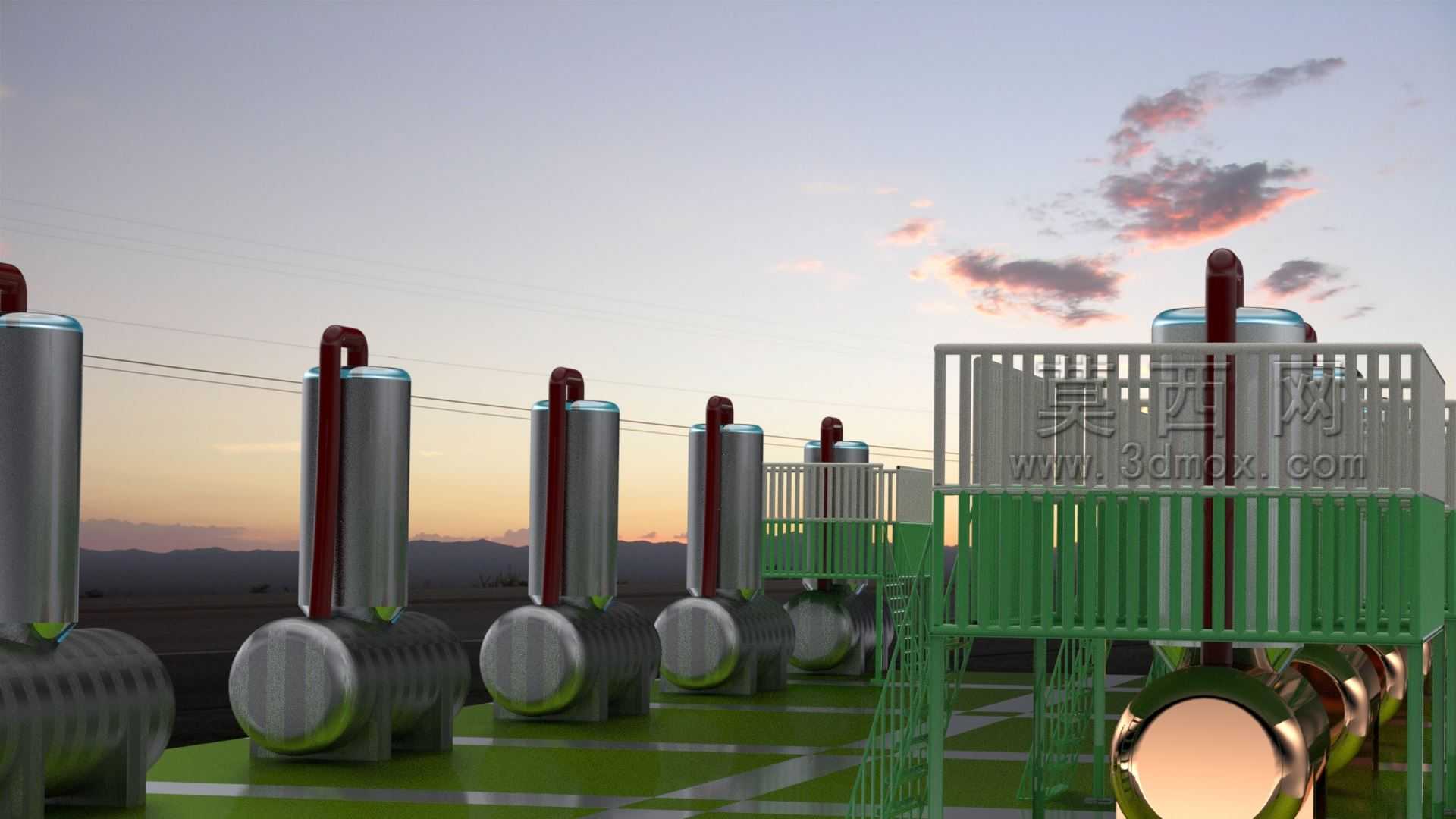

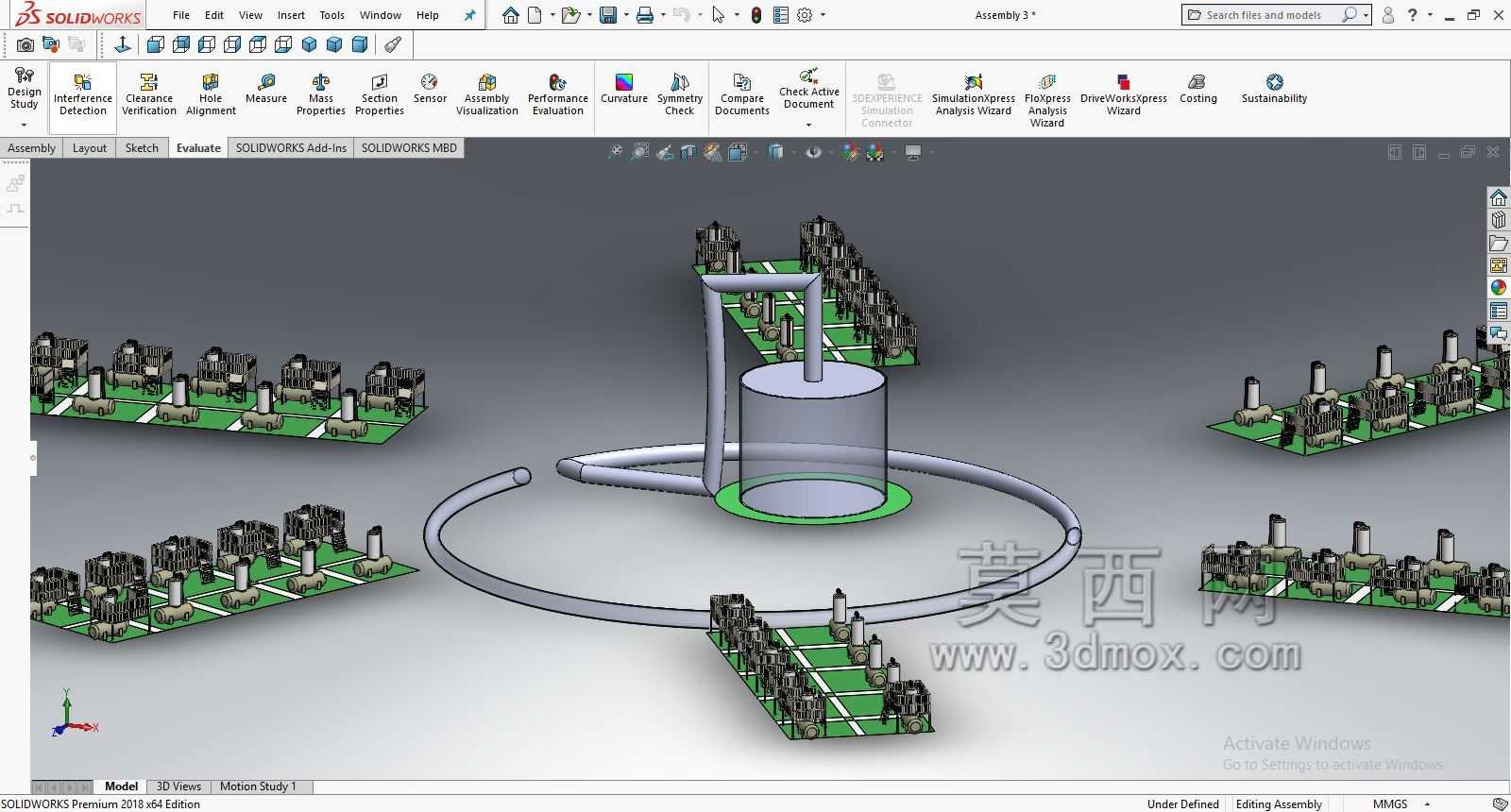

　　工艺管线布置遵循“横平竖直、减少弯头、便于操作”的原则，不同介质的管线通过走向区分，油气介质管线从储罐顶部接口接出，沿平台支架排布后接入外输总管，排污管线从罐体底部接出沿地面敷设至排污池，避免管线交叉带来的操作干扰与安全隐患。管线支架与平台钢结构做一体化设计，减少现场焊接工作量，支架间距根据管线管径、介质重量做荷载验算，避免管线运行过程中出现挠曲变形。

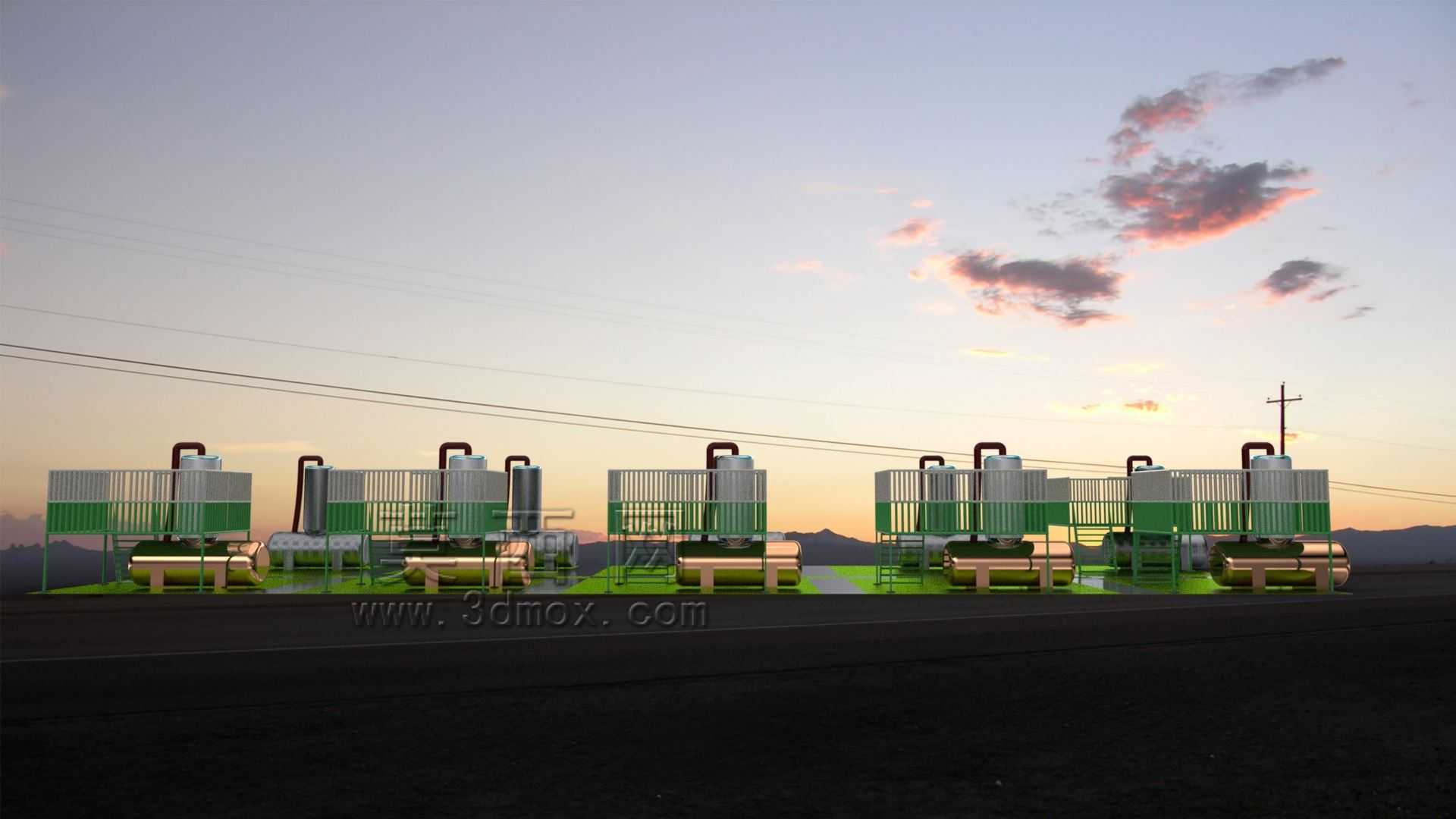

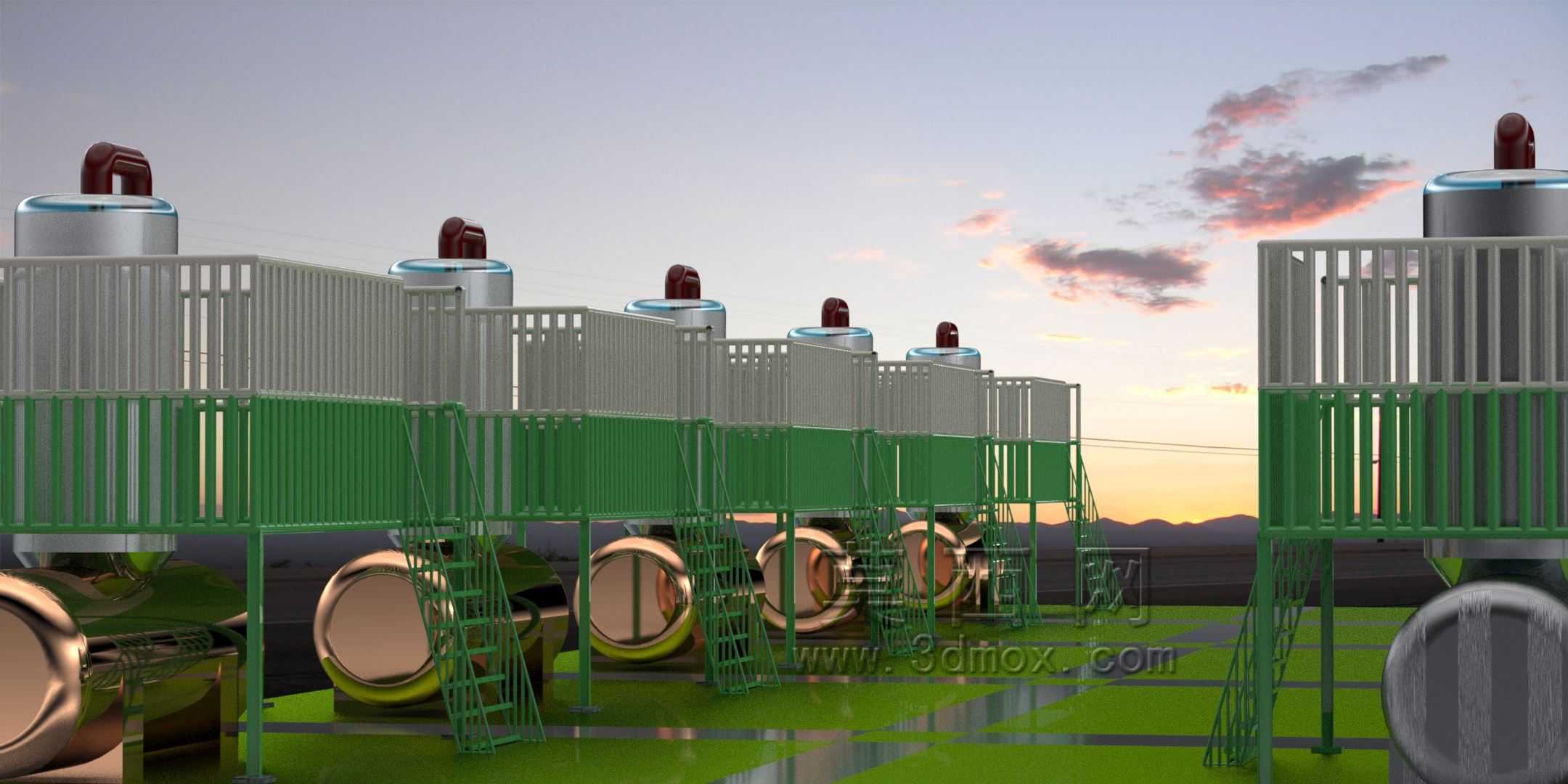

　　设计过程中充分考虑了安装边界与操作空间预留：储罐之间的净距满足检修车辆通行要求，可容纳小型工程车辆抵达罐体周边完成检修作业；平台与储罐顶部的连接位置预留了足够的操作空间，操作人员在罐顶作业时不会与护栏、管线发生磕碰；爬梯入口位置避开了管线阀门组，避免上下爬梯时被管线构件阻挡。整套布局的尺寸比例严格按照油气场站设计规范设定，储罐容积、平台高度、管线管径的参数匹配常规中小型集输站的处理规模，可根据实际场站的处理量、介质特性调整罐体数量与管线管径，适配不同产能的油气生产场景。

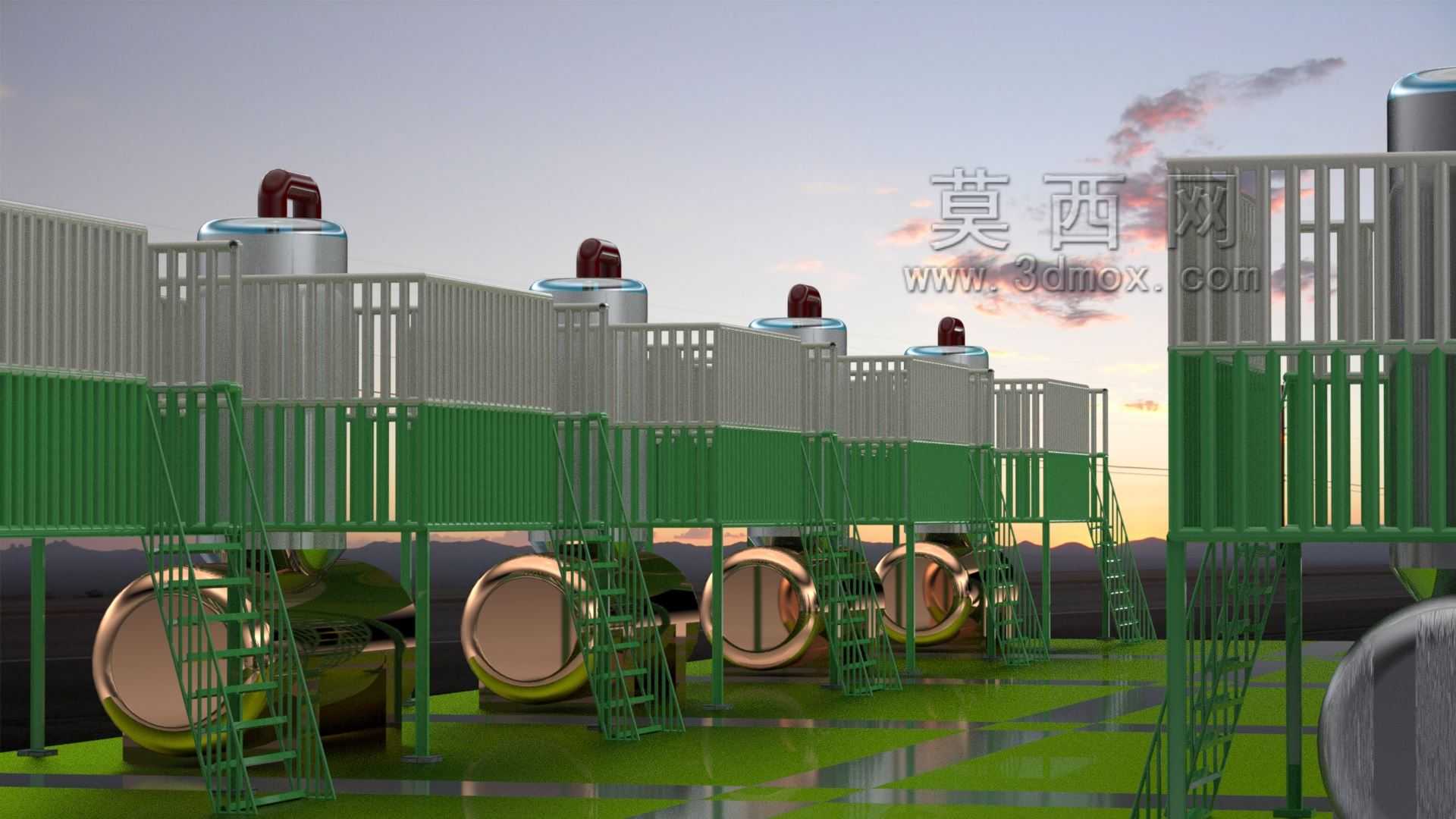

　　在细节处理上，储罐表面做了防腐层效果模拟，平台护栏采用油气场站常用的安全色涂装，管线的走向标识、阀门的操作手柄位置都做了还原，能够直观呈现现场建成后的实际效果，在方案评审阶段可直接通过模型核对操作空间是否充足、管线排布是否存在碰撞、安全防护设施是否到位，提前规避现场施工阶段可能出现的设计变更问题，减少现场返工成本。
