设备用电源输入连接模块结构设计

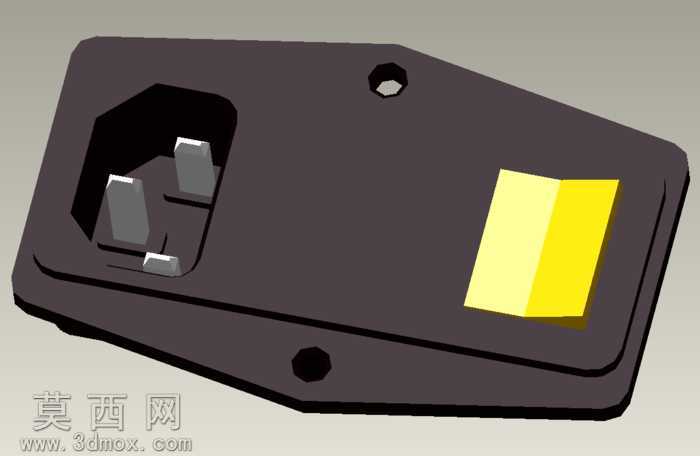

本作品为设备端电源输入连接模块的三维结构设计，建模过程依托主流三维设计软件完成全参数化特征构建，完整还原模块的装配结构与外观细节。建模阶段首先绘制模块主体基座的二维草绘轮廓，精准定位非规则外形的边界尺寸、安装孔位坐标，通过拉伸、切除等基础特征生成基座的主体实体，对基座边缘做统一的圆角过渡处理，还原注塑件的工艺特征，避免尖锐棱角带来的加工与装配隐患。针对电源输入插口部分，严格遵循国标电源插座的尺寸规范，分别构建接地插脚、零火线插脚的独立实体特征，精准控制插脚的间距、伸出长度、倾斜角度，同时还原插口内部的防护挡片结构，模拟真实插座的防误插设计，插脚与基座插口的配合间隙控制在合理公差范围内，还原实际产品的装配关系。模块表面的黄色标识区域通过独立的凸台特征构建，区分标识区与基座主体的层级关系，为后续材质区分提供结构基础；基座上的两处安装沉孔做了精准的沉台深度设计，保证螺丝装配后端面与基座表面齐平，不会突出影响模块安装后的平面度。材质渲染阶段，基座主体赋予哑光黑色阻燃工程塑料材质，调整材质的粗糙度、漫反射参数还原注塑外壳的磨砂质感，避免过度反光带来的不真实感；金属插脚部分赋予镀镍金属材质，调整金属的反射率、高光参数，还原导电插脚的金属光泽与轻微磨砂的表面处理效果；黄色标识区域赋予亮面黄色阻燃塑料材质，与黑色基座形成强烈的视觉区分，起到明确的警示标识作用。设计思路上，该模块定位为设备内置的电源输入载接组件，整体采用扁平化的异形轮廓设计，适配设备内部的局促安装空间，在有限的体积内整合了电源输入接口、载流连接、面板固定的多重功能，结构上做了等壁厚设计，适配注塑成型的工艺要求，所有加强筋、卡扣结构都隐藏在基座背面，保证正面外观的整洁平整；插口位置做了内凹设计，既可以对插头插入时做导向定位，也能避免插脚外露带来的触电风险，整体结构紧凑，安装定位精准，可直接用于设备电源接口部分的结构验证、装配干涉检查以及外观方案评审。
