在重型装备的承压连接部位,这类异形结构件的应用场景十分广泛,常见于液压执行机构的端座、重载工装的受力支撑块、锻压设备的传力连接段,需要在交变载荷与持续静压作用下保持结构完整性,避免局部应力集中引发的塑性变形甚至断裂失效。从实际工况来看,这类构件往往同时承受垂直方向的压应力、侧向的剪切力以及安装孔位带来的局部挤压应力,传统的经验式设计很容易忽略几何过渡区域的应力突变,而通过有限元静压分析能够直观呈现整个构件的应力分布梯度,为结构优化提供量化依据。
从结构设计思路来看,该构件采用一体化铸造成型的主体构型,一端设置带圆弧过渡的环形安装座,用于与配套的销轴或轴套配合实现铰接固定,环形座的壁厚根据受力方向做了差异化设计,主受力侧壁厚比非受力侧厚30%左右,在保证连接强度的同时尽可能降低整体重量。主体段采用变截面的过渡设计,从环形安装座向另一端的支撑脚平滑过渡,避免直角连接带来的应力集中问题,支撑脚位置设置两个对称的安装通孔,用于将整个构件固定在设备基座上,孔位周边做了局部加厚处理,抵消螺栓预紧力带来的局部压应力。
在外形尺寸与安装边界方面,该构件的整体长度控制在适配常规中型液压机构的安装空间范围内,环形安装座的内孔直径与配套销轴采用H7/f6的间隙配合,保证铰接转动的灵活性同时避免过大的配合间隙带来的冲击载荷。支撑脚的安装孔中心距严格匹配基座上的螺纹孔位公差,两个安装面的平面度要求控制在0.05mm以内,保证安装后构件与基座贴合紧密,不会出现局部悬空导致的受力不均。构件的整体高度根据配套设备的行程空间做了限定,避免与周边运动部件发生干涉,所有外棱边都做了R2-R5的圆角处理,既减少应力集中点,也能避免安装过程中锐边划伤操作人员。

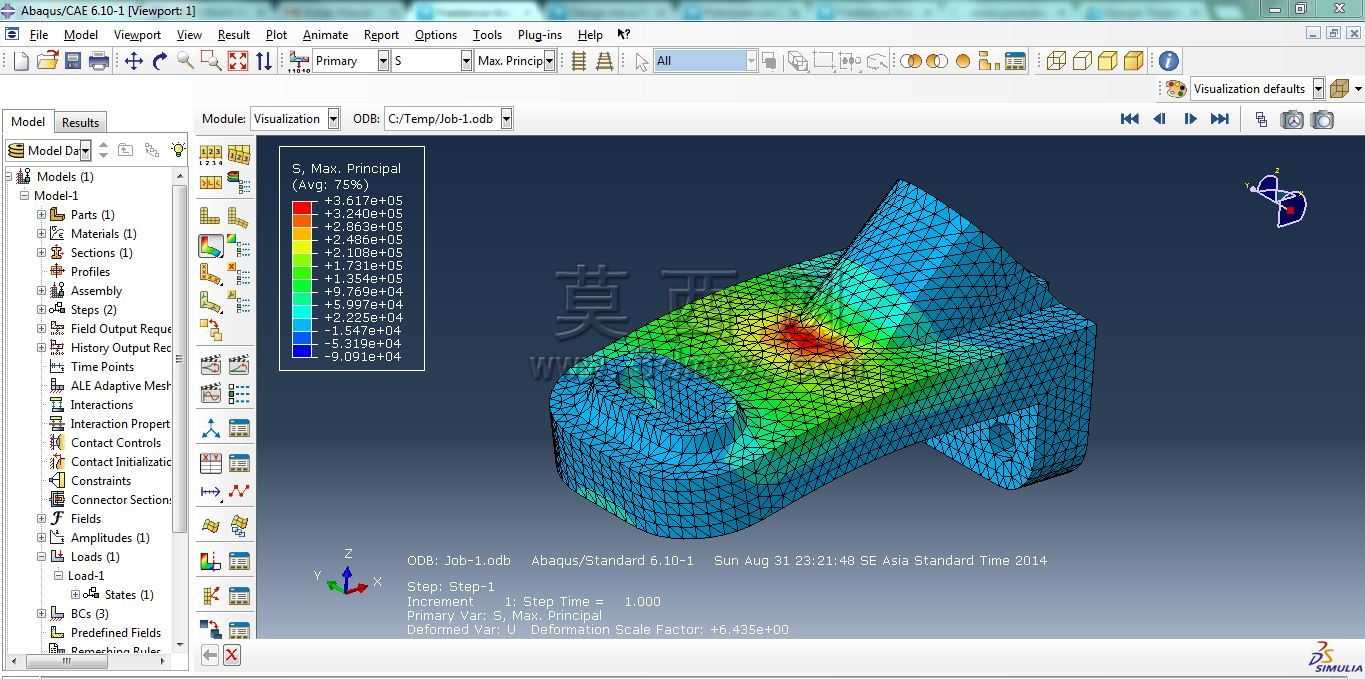

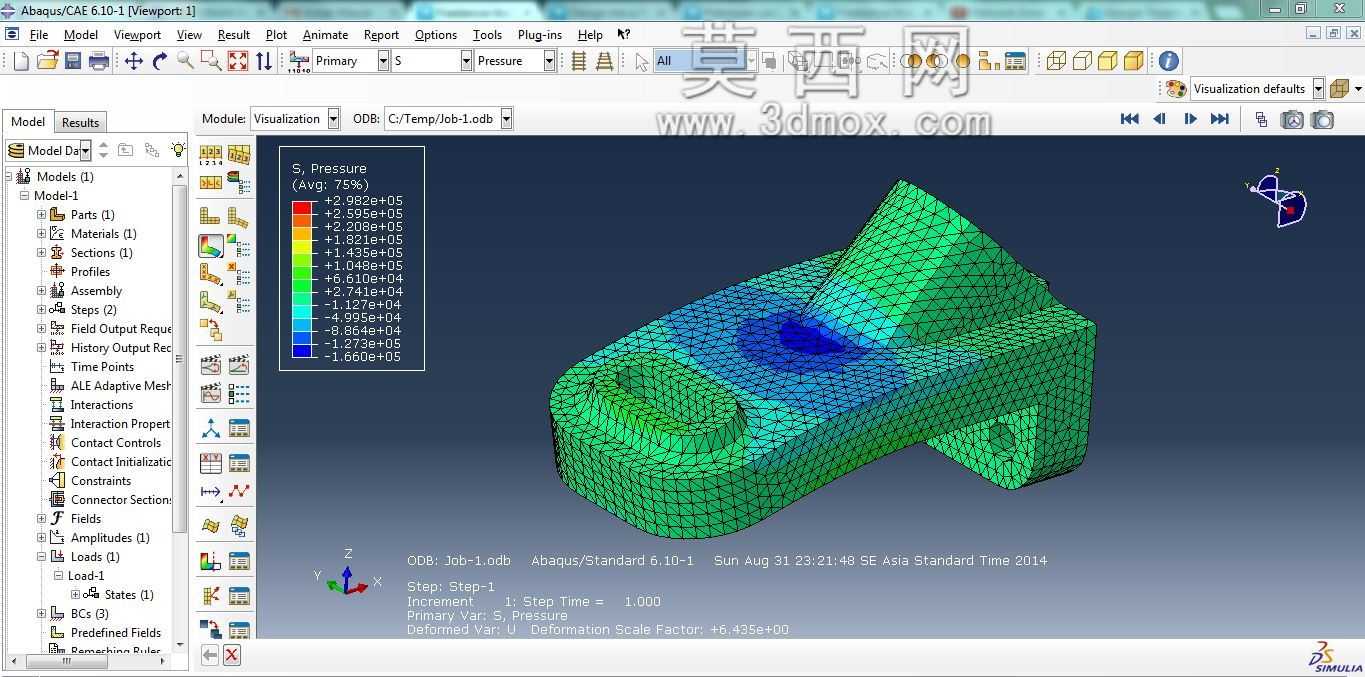

从仿真分析的结果来看,构件的最大应力出现在环形安装座与主体段连接的内侧过渡区域,该区域在持续静压作用下的应力值低于材料的屈服强度,安全系数能够达到2.5以上,满足重型装备的长期使用要求。蓝色区域代表的低应力区主要分布在支撑脚的外侧以及主体段的非受力侧,这些区域的材料利用率较低,在后续的轻量化优化中可以适当去除部分材料,在不影响结构强度的前提下降低构件重量。绿色区域为主要的承力区,应力水平处于材料的弹性变形范围内,长期受载不会出现永久变形,能够保证构件的尺寸稳定性。
在实际生产应用中,这类构件的材料通常选用ZG310-570铸钢,经过正火处理后材料的综合力学性能能够满足承压要求,铸造完成后需要对安装面、安装孔以及铰接内孔进行机加工,保证配合尺寸的精度。表面处理采用喷丸后涂防锈漆的工艺,提升构件的抗锈蚀能力,适应车间内的复杂工作环境。在装配过程中,铰接孔内需要加注润滑脂,减少销轴与孔壁的磨损,安装螺栓需要按照规定的扭矩值拧紧,保证连接的可靠性。日常维护中需要定期检查过渡区域是否出现裂纹,安装螺栓是否松动,及时排查安全隐患,保证设备的稳定运行。
