内燃机用曲柄滑块传动连杆结构

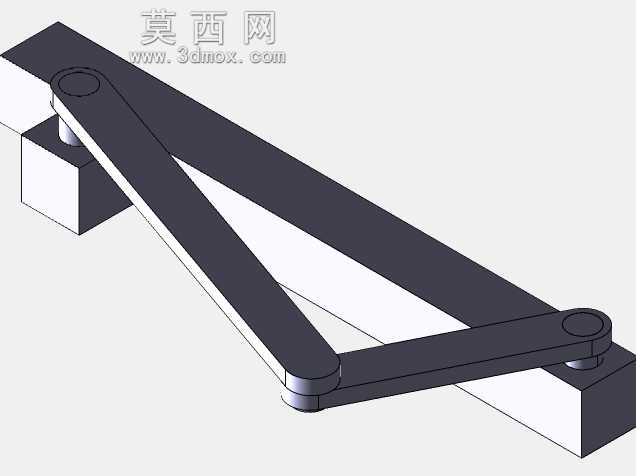

　　这套曲柄滑块三杆传动结构，是往复式活塞内燃机核心动力转换单元的具象化三维呈现，日常做动力类设备方案选型、传动机构原理验证时，这类结构是绕不开的基础构型。从实际应用场景看，除了车用、小型通用汽油机这类内燃机场景，小型冲压设备的往复进给单元、高压柱塞泵的动力端、甚至部分直线振动筛的驱动端，都能看到这套机构的衍生变体，核心作用就是把曲柄端的连续回转运动，平稳转换成滑块端的可控直线往复运动，或者反过来把直线推力转换成回转扭矩输出。

　　从结构功能特性来看，这套三杆构型相比多杆机构，零件数量少、传动链短，运动副的累计间隙更容易控制，高速运转时的惯量波动更小。设计时首先要确认的是曲柄的回转半径，这个参数直接决定滑块的行程长度，比如通用小型汽油机里，曲柄半径通常在30mm到60mm区间，对应活塞行程60mm到120mm，匹配不同排量的动力需求；连杆的长度设计要兼顾曲柄滑块比，通常比值控制在3.5到4.5之间，比值过小会让滑块对导轨的侧向分力过大，加剧导轨和活塞裙部的磨损，比值过大则会让整体结构轴向尺寸冗余，挤占设备安装空间。

　　安装边界方面，这套结构的两个固定铰支座需要保证同轴度误差控制在0.02mm以内，否则曲柄转动时会出现卡滞、附加弯矩过大的问题，滑块的导轨导向面需要和曲柄回转平面保持平行，平行度误差每超出0.01mm/m，侧向磨损量就会提升15%左右。设计时还要考虑运动干涉校验：曲柄回转到下止点位置时，连杆大头和滑块端面的安全间隙要保留至少2mm，避免加工误差、热膨胀导致运动件碰撞；连杆摆动到最大摆角位置时，杆身和周边固定结构的间隙也要预留足够空间，尤其是做内燃机配套设计时，要避开缸套下端、曲轴箱加强筋的位置。

　　实际建模过程中，三个转动副的配合间隙需要根据应用场景调整，高速内燃机场景下，曲柄销和连杆大头的配合间隙控制在0.01mm到0.03mm，保证润滑油膜形成的同时避免敲击异响；低速重载的冲压设备场景，间隙可以适当放大到0.05mm以内，适应重载下的零件微变形。滑块部分的连接结构，要根据输出端负载设计，连接活塞的话需要预留活塞销的安装孔位，连接冲压冲头的话要设计快装法兰结构，这套模型里的滑块采用方块式导向结构，导向接触面积大，侧向承载能力强，适合中等负载的往复传动场景。

　　做运动仿真验证时，要重点关注滑块的运动速度曲线，理想状态下的曲柄滑块机构，滑块在上下止点位置速度为零，中点位置速度达到峰值，加速度曲线连续无突变，这样运转时的冲击载荷最小，如果连杆长度和曲柄半径匹配不当，加速度曲线会出现阶跃，带来额外的振动和噪音。另外这套三杆结构的死点位置设计也很关键，当滑块作为主动件时，比如内燃机启动瞬间，活塞推动连杆到达上下止点位置时，传动角为零，会出现死点卡滞，所以实际应用中会搭配飞轮储存动能，利用惯性越过死点位置，这部分结构在做整机配套设计时，需要和飞轮的转动惯量参数匹配计算，保证启动和低速运转时不会出现卡滞反转的问题。

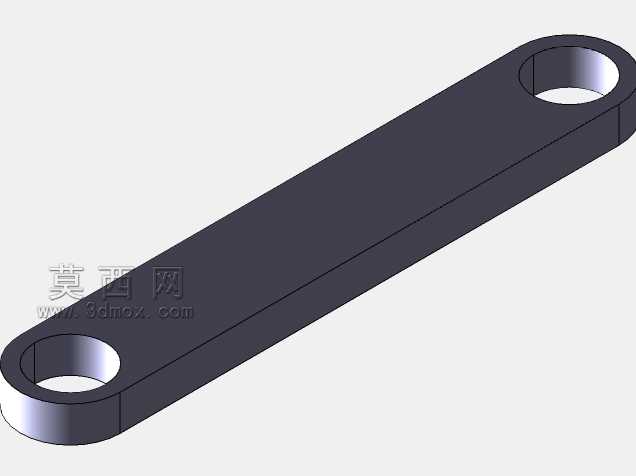

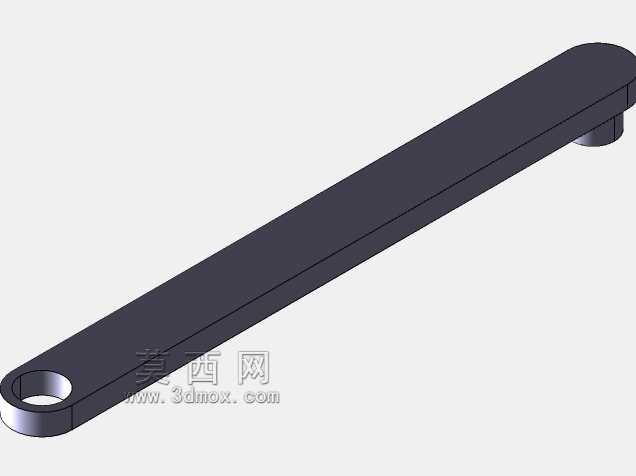

　　从结构选材的工程逻辑来看，曲柄部分通常采用40Cr调质处理，表面淬火硬度达到HRC45-50，保证轴颈位置的耐磨性能；连杆采用45号钢模锻成型，杆身做工字截面设计，在保证抗弯强度的前提下降低自身重量，减少高速往复运动的惯量；滑块部分如果是内燃机活塞场景采用铝合金材质，降低往复惯量，如果是工业设备传动场景则采用铸铁材质，提升导向面的耐磨性能。这套三维结构把各零件的装配关系、运动轨迹都做了直观呈现，做原理教学、方案初期选型参考时，可以直接在这个基础上调整尺寸参数，适配不同的设备安装空间和负载需求，不用从零开始搭建运动副约束，能大幅缩短前期方案设计的周期。
