内燃机活塞结构三维设计模型

　　活塞作为内燃机往复运动的核心承载部件，直接决定了动力输出过程的密封可靠性与能量传递效率，在车用汽油机、柴油机，小型通用动力机械甚至部分气动往复设备中都有广泛应用。日常做结构设计时，首先要明确活塞的工作边界：它需要在气缸套内完成高频往复直线运动，顶部直接承接燃烧室内燃气爆发的高温高压冲击，通过活塞销将作用力传递给连杆，最终带动曲轴旋转完成动力输出，整个工作循环中要同时承受热负荷、机械冲击与侧向侧推力的复合作用。

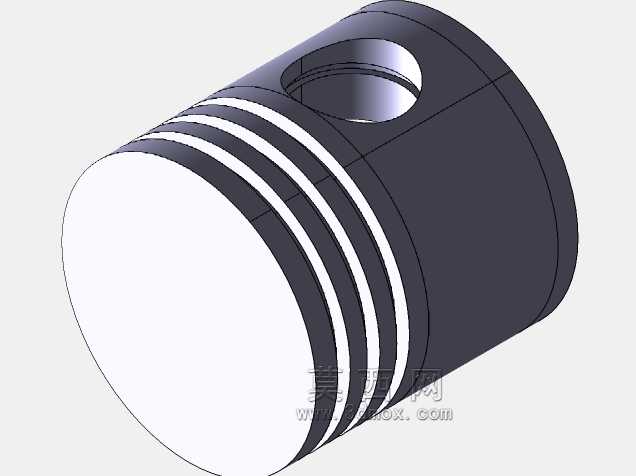

　　从结构设计逻辑来看，这个活塞模型的头部设置了多道环槽结构，对应安装气环与油环：上部的气环主要作用是密封燃烧室与曲轴箱之间的间隙，避免高温燃气下窜造成动力损失，下部的油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。环槽的宽度、深度以及相邻环槽之间的岸高尺寸，都需要匹配对应缸径的活塞环标准件参数，同时要预留足够的热膨胀余量，避免高温工作状态下活塞头部膨胀造成卡缸故障。活塞销座的位置设置在活塞裙部上方，采用贯通式销孔结构，销孔内部需要加工高精度的配合面，用来安装活塞销实现活塞与连杆小头的铰接，销孔两端通常会设计挡圈槽，用来安装卡簧限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

　　活塞裙部的型线设计是整个建模过程中需要重点考量的部分，因为活塞工作时头部温度高于裙部，热膨胀量更大，同时活塞在侧推力作用下会产生机械变形，所以裙部通常会设计成中凸变椭圆的型面，冷态下与气缸壁保留合理的配合间隙，热态工作时能均匀贴合缸壁，既不会因为间隙过大造成敲缸异响，也不会因为间隙过小出现拉缸故障。裙部的长度尺寸需要根据发动机的冲程长度来确定，保证活塞运行到上下止点时，裙部始终有足够的导向长度与缸壁接触，避免活塞出现偏磨。

　　在实际建模过程中，要严格控制各部分的尺寸公差：活塞销孔的同轴度、环槽的平面度、裙部外圆的圆柱度都需要符合内燃机零部件的设计规范，同时要考虑活塞的轻量化设计，在保证结构强度的前提下，在活塞内部非承载区域做适当的减薄处理，降低往复运动的惯性力，减少曲轴连杆机构的动载荷。这个模型的结构完全遵循量产内燃机活塞的设计逻辑，可用于教学演示、结构原理分析，也可作为内燃机整机设计时的活塞部件参考，帮助设计人员快速完成气缸组件的装配匹配，核对活塞与气缸盖、气门、连杆等周边部件的运动干涉边界，确认活塞在上止点时的余隙高度是否符合压缩比设计要求，在往复运动全行程中是否会与气门、缸套台阶等结构发生碰撞，为后续的工程图输出、工艺编制提供准确的三维数模基础。
