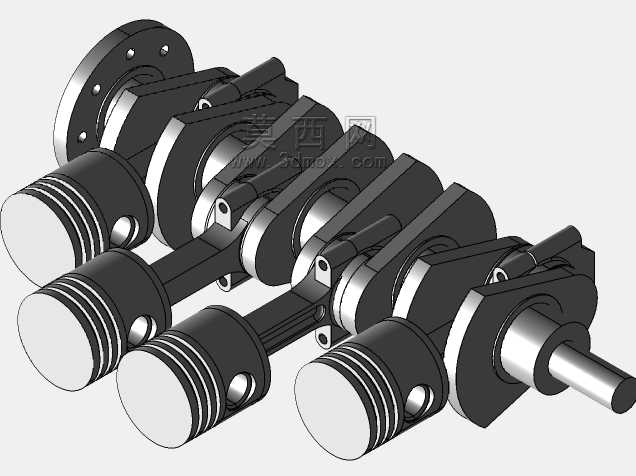

这套曲柄连杆组件是内燃机动力转换的核心执行单元,主要应用于小排量直列四缸往复式内燃机,覆盖民用乘用车、小型工程机械动力单元、固定式发电机组动力端等多个场景,承担着将燃料燃烧产生的气体压力转换为旋转扭矩输出的核心职能,是内燃机中工况最恶劣、载荷波动最频繁的结构总成。从实际运行逻辑来看,活塞直接承接燃烧室做功冲程的高压燃气推力,通过活塞销将轴向力传递给连杆,连杆再将往复直线运动转换为曲轴的旋转运动,最终把扭矩输出给飞轮端,驱动后续传动系统或者作业负载,同时在进气、压缩、排气冲程中,曲轴又会通过连杆带动活塞完成对应的往复动作,实现整个工作循环的闭环。
设计层面首先要匹配四缸机的发火顺序,这套组件采用平面曲轴结构,四个曲拐的相位角互为180度,能够保证相邻气缸发火间隔均匀,一阶往复惯性力可以实现完全自平衡,仅需在曲轴前后端配置简单的平衡块就能抵消剩余的二阶惯性力矩,相比十字曲轴结构更适合高转速工况的动力输出需求。活塞部分采用了带三道环槽的结构设计,顶部两道为气环,负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱影响压缩比,第三道为油环,负责刮除气缸壁上多余的润滑油,避免机油进入燃烧室参与燃烧造成积碳。活塞裙部做了适配热膨胀的型线设计,冷态下裙部带有微小的椭圆度,工作温度升高后裙部膨胀会趋近正圆,保证和气缸壁的配合间隙始终处于合理区间,既不会因为间隙过大产生敲缸异响,也不会因为间隙过小出现拉缸故障。
连杆部分采用了工字形截面的杆身设计,在保证足够的抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少高转速下的惯性载荷,连杆大头采用剖分式结构,通过连杆螺栓和连杆盖紧固在曲轴的连杆轴颈上,轴瓦表面铺设了减磨合金层,能够在压力润滑的条件下长期承受交变冲击载荷,小头端通过活塞销和活塞连接,内部压入铜质衬套,降低活塞销转动过程中的磨损。曲轴部分的主轴颈和连杆轴颈都做了高频淬火处理,表面硬度满足长期高载荷摩擦的使用要求,每个连杆轴颈都对应一个连杆,轴颈内部钻有斜向的润滑油道,和主轴颈的主油道连通,压力机油可以通过油道直接到达连杆轴颈表面,为连杆大头轴瓦提供持续润滑,同时部分机油还会通过连杆杆身的油道上行到活塞销位置,为小头衬套提供润滑,还能顺带带走活塞顶部的部分热量。
安装边界上,曲轴通过五个主轴颈支撑在缸体的主轴承座上,每个主轴承盖都采用定位销和缸体精准定位,按照规定扭矩紧固后能够保证曲轴的旋转同轴度,轴向定位设置在第三道主轴承位置,通过止推片限制曲轴的轴向窜动量,保证曲轴旋转过程中前后端的密封件、正时系统的配合位置不会出现偏移。曲轴前端预留了正时齿轮、皮带轮、扭转减振器的安装位,后端连接飞轮和离合器组件,飞轮的转动惯量经过匹配计算,能够存储做功冲程的多余能量,带动活塞顺利越过上下止点,保证发动机运转的平顺性。活塞安装时需要注意顶部的朝向标记,对应喷油嘴和气门的避让凹坑位置,避免和气门运动轨迹发生干涉,连杆盖的安装方向也有对应的定位标记,不能装反,否则会影响轴瓦的油孔对正,造成润滑失效。
这套结构的尺寸匹配需要严格和缸径、行程参数对应,活塞的行程等于曲轴曲拐半径的两倍,压缩比的计算也和活塞在上止点时的燃烧室容积直接相关,设计过程中需要反复校核运动干涉:活塞运行到上止点时,顶部和气缸盖燃烧室的间隙要控制在合理范围,既要避免余隙过大降低压缩比,也要防止活塞顶碰气门;连杆摆动到最大角度时,杆身不能和缸筒内壁、曲轴平衡块发生碰擦;曲轴旋转到任意角度时,平衡块都不能和缸体内部的加强筋、机油泵等周边部件产生干涉。润滑系统的油道布置需要保证各个摩擦副在发动机启动后数秒内就能建立起机油压力,冷启动工况下的机油流动性也要纳入校核范围,避免干磨造成零件早期磨损。
